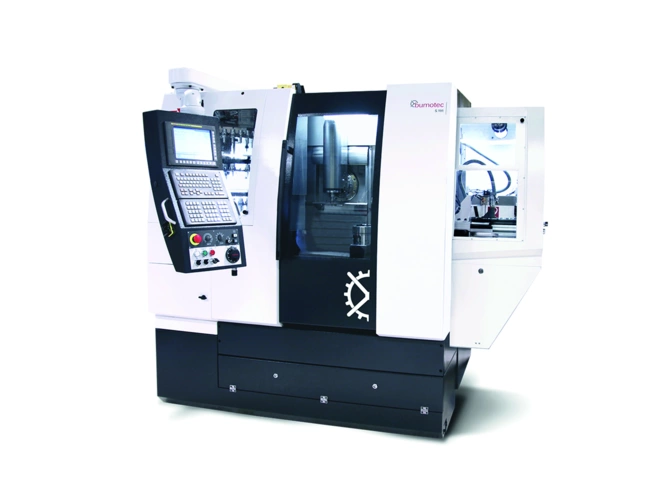

Bumotec s191V

B-Achse Kippspindel -25°/-115° mit Drehzahl 36.000 U/min und Drehmoment 106/226 oder 166/339 Nm, C-Achse Drehspindel mit Drehzahl 6.000 U/min, Leistung 15 kW und Drehmoment max. 68 Nm; C-Achse / Rotation (ohne Drehung) Drehzahl 9.000 U/min, Drehmoment max. 226 Nm, Holding Drehmoment 250 Nm; Werkzeugmagazin mit 30, 60 oder 90 Werkzeugplätzen, Stangendurchmesser max. 36 mm, Tischgröße 500 x 300 mm

5-Achs-Bearbeitungszentrum
Mit der Bumotec S191V lassen sich präzise und komplexe Bauteile per 5-Achs-Bearbeitung fertigen. Dank des sehr stabilen mechanischen Konzepts und dank linearer Antriebstechnologie lassen sich Genauigkeiten von wenigen Mikrometern erzielen. Eine integrierte, individuell anpassbare Automatikeinheit erlaubt es dem Kunden, Prototypen herzustellen oder sogenannte "Geisterschichten" ohne Personal zu fahren.

Es gibt verschiedene Konfigurationen von drei bis fünf Achsen mit Drehkapazität. Die thermische Stabilisierungseinheit macht Aufwärmzyklen überflüssig und senkt den eitlichen Aufwand für ausgleichende Anpassungen während der Produktion.

Technologievorteile

• Linear angetriebene Motoren und direkt angetriebene Drehachse

• Leistungsfähige Spindel (maximal 40 000 min-1)

• Clevere Kombination aus Drehen und 5-Achs-Bearbeitung

• Hohe thermische Stabilität

• Automatischer Werkzeugwechsler für 90 HSK40-Werkzeuge

• Automatische Lade-/Entladeeinheit für Rohlinge

• Hohe Oberflächengüte

• Verschiedene Konfigurationen verfügbar

• Leichtes Aufspannkonzept

• Große Auswahl an Spannsystemen

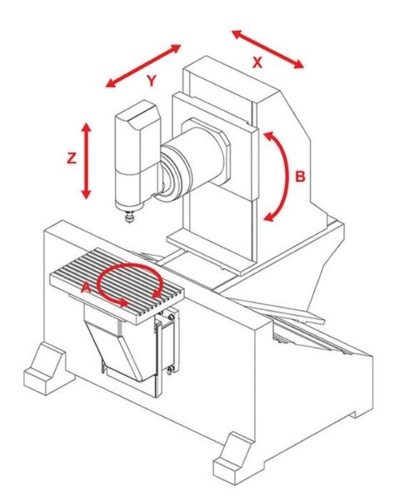

Maschinenkonzept
Die Bumotec S191 ist die Synthese aus erprobter "Swiss made" Mechanik und modernster Steuerungs- und Antriebstechnik. Gussmaschinenbett und Fahrständer ermöglichen eine hohe Steifigkeit und Schwingungsdämpfung. Die innovative Kinematik ermöglicht ein Maximum an Bearbeitungen auf kleinstem Raum.

Komplettbearbeitung

• Fräsen, Drehen und viele weitere Operationen möglich

• Bearbeitung ab Stange oder Einzelteilen

• 5-Achs-Simultanbearbeitung 1. und 2. OP

• Bis zu 7 Achsen und 3 Spindeln

Keramikbearbeitung
Spezielle Optionen ermöglichen die Trockenbearbeitung grüner Oxidkeramik als auch die Schleifbearbeitung von HIP Keramik oder anderen Hartstoffen.

• HF Spindel mit 150 000 min-1

• Werkzeugvermessung über Laser

• INOX Maschinenauskleidung

• Verstärkter Einsatz von Sperrluft

• Spezielle Absaugungen

Hochdynamische B-Achse

• Die B-Achse trägt die Werkzeugspindel, mit einem Drehmoment von 226 bzw. 339 Nm

• Höchste Präzision im B-Achsbetrieb

• Beste Oberflächengüten im B-Achsbetrieb

• Schnelles Schwenken (0°–90° in 0,35 s)

• Kein Umkehrspiel

• Kein Verschleiß
