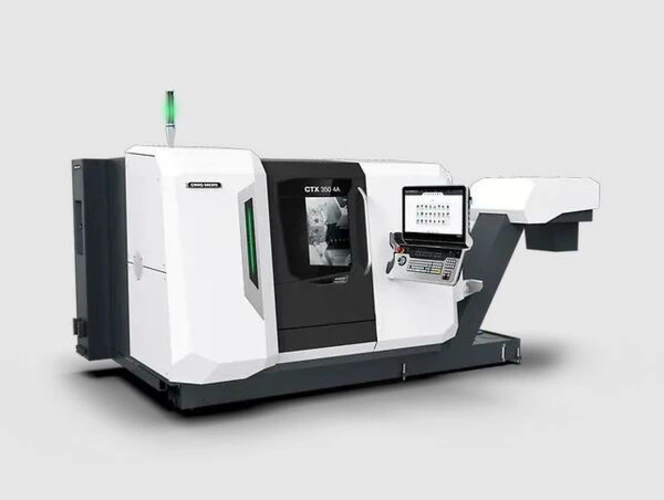

DMG MORI CTX 350 4A
0 EUR
Allgemeine Informationen
| 14.02.2025 |
| 101285 |
Suchkriterien
| 200 mm |
| 470 mm |
| 65 mm |
| 2 Stück |
| 16 Stück |
| 16 Stück |
| ja |
| ja |
| ja |
|
|
| DMG MORI Aktiengesellschaft |
weitere Angaben
|
|
|
|
|
|
| 12000 rpm |
| 250 mm |
| 2730 mm |
| 2621 mm |
| 1870 mm |
| 5,5 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Bis zu 28 Werkzeuge, Verfahrwege X-Y-Z (mm) 185-100-495, Gegenspindel und Y-Achse,
Fertigungsart: Einzelfertigung, Kleinserien (< 50), Mittelserien (50 - 1000), Großserien (1000 - 100.000)
Materialien: Aluminium, Stahl, Titan
Highlights
-
6-Seiten-Komplettbearbeitung von Werkstücken bis ø 200 × 100 mm und +/- 50 mm Y-Achse auf 8,1 m2
-
Spindeln bis zu 6.000 min−1 oder bis zu 171 Nm, Stangenbearbeitung bis zu ø 65 mm
-
Oberer Revolver und unterer Revolver bis zu 12.000 min−1 oder 17 Nm // 12 Werkzeugstationen // VDI 30
-
Oberer Revolver bis zu 16 Werkzeugstationen VDI 30
-
Beste Energieeffizienz durch integrierte Synchronspindelantriebe und Umrichtern für alle Motorpumpen
-
Verschiedene Automationslösung, auch nachrüstbar, z. B. mit dem Robo2Go Turning
-
Integrierte Entladevorrichtung im Standard
-
Modernste CNC mit CELOS X auf SINUMERIK One oder nativer FANUC 0i TFPlus
Die CTX 350 4A basiert auf einem FEM-optimierten, hochwertigen, kompakten und verwindungssteifen Gussbett für beste Steifigkeit und Vibrationsdämpfung, das für ein Maschinenkonzept mit zwei Revolvern ausgelegt ist.

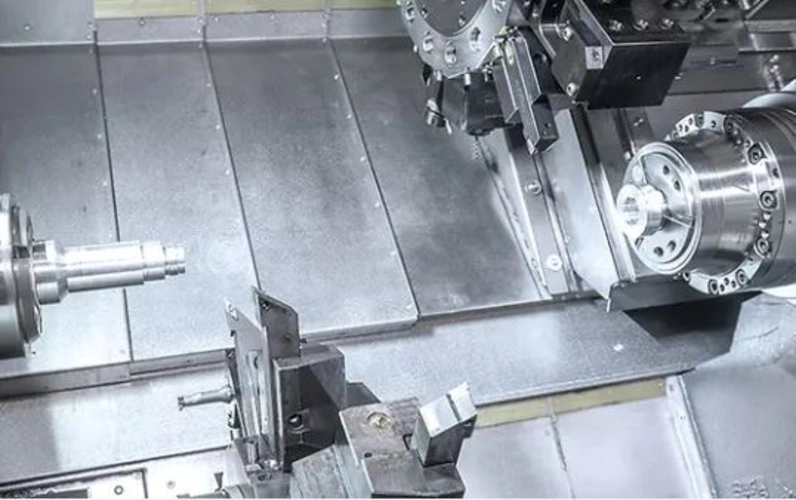

Die Konstruktion mit vier Führungsbahnen ermöglicht eine kollisionsfreie Bewegung des Oberschlittens (X1-Z1-Achse) und des Unterschlittens (X2-Z2-Achse) sowie der Gegenspindel. Metallabdeckungen im Arbeitsraum mit 45° Neigung optimieren den Spänefall und erhöhen die Betriebssicherheit und Maschinenlebensdauer.
Hochwertige Kugelumlaufspindeln und breite Linearführungen in den Schlitten X1-Y1-Z1, X2-Z2 und der Gegenspindel unterstützen die Schwerzerspanung und garantieren eine Maschinendynamik, die den höchsten Anforderungen in der Produktion gerecht wird.
