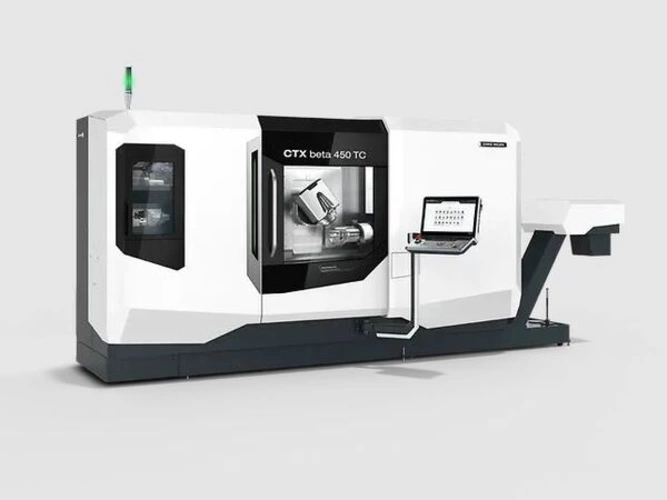

DMG MORI CTX 450 beta TC

Maximale Steifigkeit, umfassende Kühlmaßnahmen sowie 5-Achs-Simultanbearbeitung und Prozessintegration wie beispielsweise Schleifen oder Verzahnen: Die CTX beta 450 TC bietet vollständige 6-Seiten-Komplettbearbeitung mit höchster Präzision und Dynamik.

Das Beistellmagazin für 120 Werkzeuge, zur Erweiterung ihrer Kapazitat auf bis zu 200 Werkzeuge, und der flexible Robo2Go lassen sich einfach nachrüsten.

Highlights

• 500 mm max. Drehdurchmesser, 1.100 mm Drehlänge
• nur 350 mm lang: compactMASTER Spindel mit 15.000 min−1
• 5-in-1 Prozessintegration: Drehen, Fräsen, Schleifen, Verzahnen, Messen

Bedienkomfort

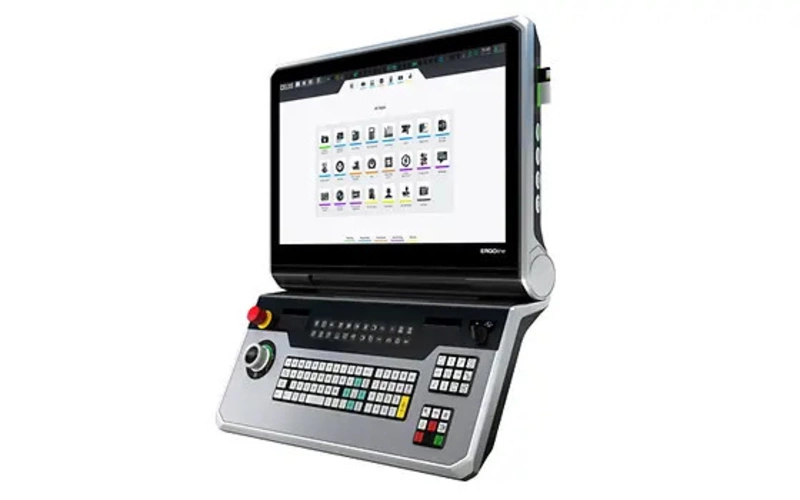

Neue Steuerungsgeneration mit innovativen Funktionen für einfachere und bis zu 80 % schnellere Programmierung

Effizienz

Gesteigerte Effizienz durch konsequente Reduktion des Energieverbrauchs, intelligente Steuerung sowie Reduktion von Nebenzeiten

Technologie

5-Achs-Simultanbearbeitung sowie 5-in-1 Prozess-Integration für die 6-Seiten-Komplettbearbeitung

Automation

Umfassende Automation – mit hauptzeitparalleler Werkzeugbeladung, integriertem Portal zur Werkstückautomation oder unserem flexiblen Robo2Go

Technologie im Detail

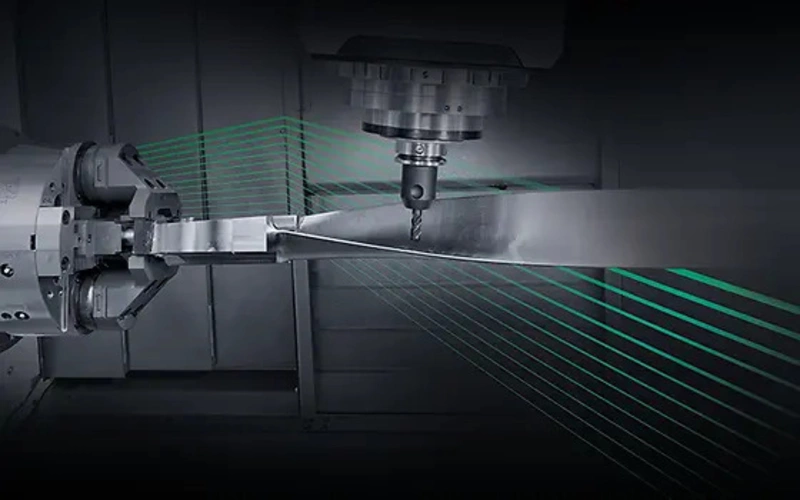

• 5-Achs Simultanbearbeitung im Standard für komplexere Bauteile und schnellere, präzisere Bearbeitung
• 6-Seiten-Komplettbearbeitung mit gleicher Haupt- und Gegenspindel für höchste Flexibilität in der Bearbeitungsstrategie

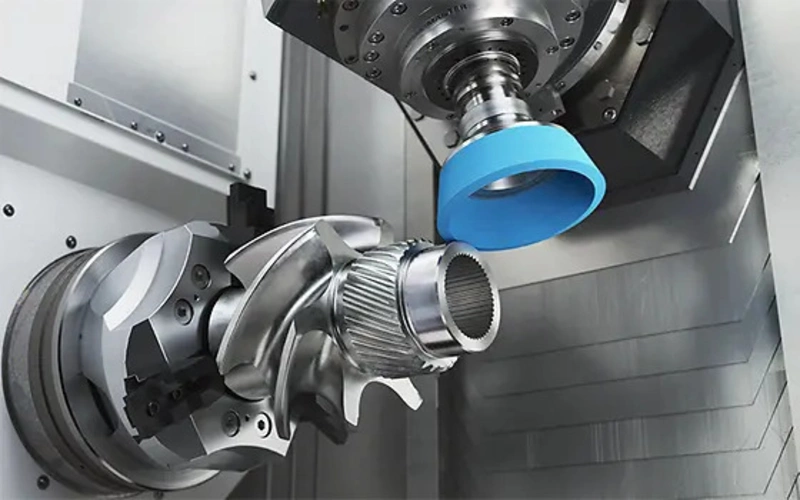

• 5-in-1 Prozess-Integration: Drehen, Fräsen, Schleifen – mit integriertem Körperschallsensor, Verzahnen und Messen

Automation im Detail

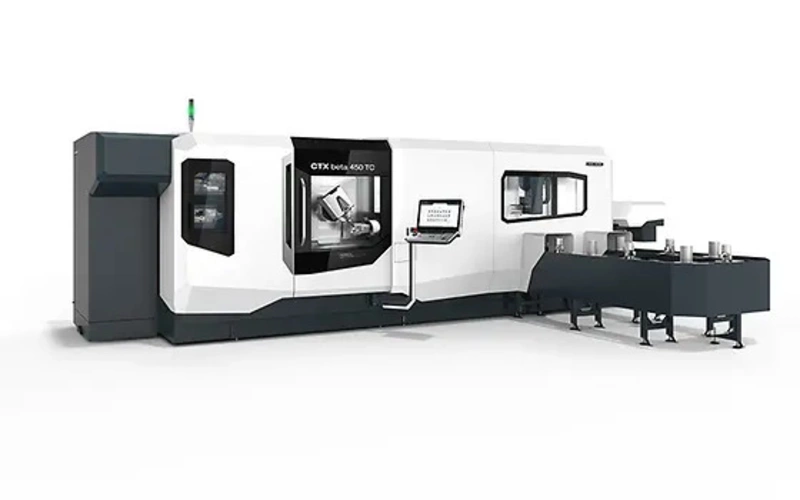

• Bis zu 200 Werkzeugplätze (60 Plätze im Standard) für Werkzeuge bis ø 140 × 400 mm
• Hauptzeitparallele Werkzeugbeladung
• Entladeeinheit für schlagfreies Entladen von Werkstücken bis 30 kg
• Integrierter Portallader für Werkstücke bis 2 × 15 kg
• Robo2Go für kleine bis mittlere Losgrößen mit intuitiver Bedienbarkeit

Weitere Highlights

• Drehfrässpindel compactMASTER mit 15.000 min\\\\\\\\-1 und 120 Nm im Standard (optional 20.000 min\\\\\\\\-1)
• Haupt- und Gegenspindel mit bis zu 5.000min\\\\\\\\-1 und maximal 36kW/720 Nm
• ø76 or 102 mm Stangendurchlass
• Werkstücke bis ø500 x 1,100 mm
• Aufstellfläche von nur 10 m²

Videos

CTX beta 450 TC Produktvideo

Beispiel Werkstück Impeller

High End 5-Achs Dreh-Fräsmaschine CTX beta 450 TC im Detail
