DMG MORI DMU 600 P
- Erstellungsdatum:
Allgemeine Informationen
| 13.02.2025 |
| 101280 |
Suchkriterien
| 5 Stück |
| 6000 mm |
| 4800 mm |
| 1500 mm |
| 40000 kg |
| 3000 mm |
| 3000 mm |
|
|
| 60 Stück |
|
| DMG MORI Aktiengesellschaft |
weitere Angaben
| 30 m/min |
| 10 s |
| 250 mm |
| 650 mm |
| 15 kg |
|
|
| 16623 mm |
| 8614 mm |
| 6591 mm |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Großbauteile bis 40 t, Verfahrwege bis 18 m und verfahrbarem Querträger, Portalbauweise für höchste Präzision und Dynamik bis 3 m/s2
Kettenmagazin oder Radmagazin mit Werkzeugvorrat bis 180 bzw. 303 Werkzeugen.
optional:
- Wechselfräskopf als NC-gesteuerte B-Achse, Schwenkbereich (0 = vert. / 180 = horiz.) ±180 Grad, Eilgang und Vorschub
- Wechselfräskopf als NC-gesteuerte A-Achse, Schwenkbereich (0 = vert. / –90 = horiz.) −120 / +135 Grad

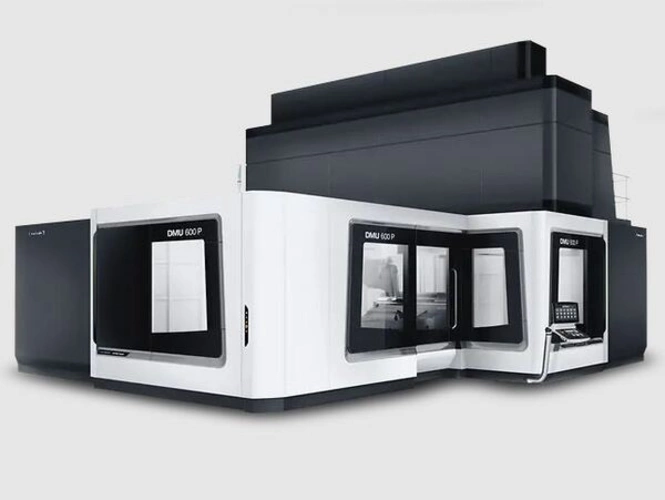

XXL-Fräsmaschine
Die 5-Achs-Maschine DMU 600 P in hochstabiler Portalbauweise ermöglicht maximale Präzision bei höchster Dynamik. Große Verfahrwege und hohe Tischbeladungen bis zu 150 t liefern hierfür die Basis. Die Ausführung mit Doppeltisch ermöglicht ein hauptzeitparalleles Rüsten für maximale Produktivität.
Die DMU 600 P ergänzt sich mit den Universalmaschinen der 210er-, 270er- und 340er-Klasse zur Erfolgsbaureihe für die Großteilebearbeitung.
Maximale Steifigkeit und hohe Temperaturstabilität
- Portal feststehend auf Fundament und mit Maschinenbett verschraubt
- Maschine basiert auf dem FEM + Modalanalyse optimierten Maschinenkonzept in Portalbauweise
- Große Massen mit hoher Temperaturstabilität

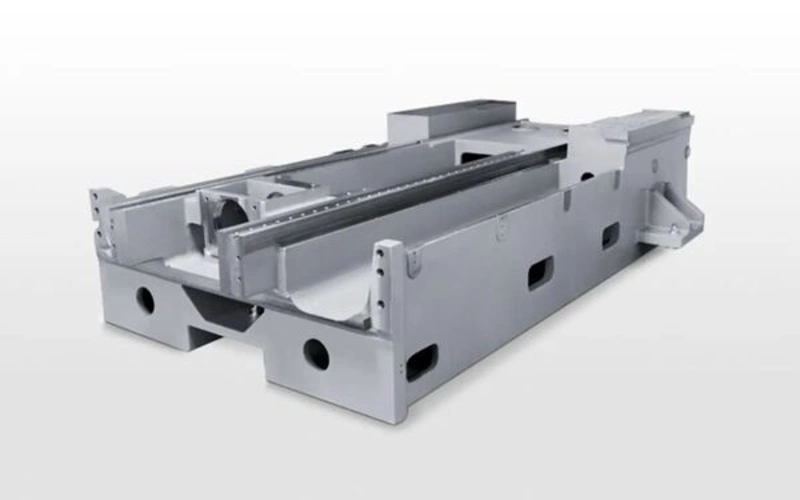

- Maschinenbett, Ständer und Querträger aus EN-GJS-600-3 (GGG60), mit besten Dämpfungseigenschaften

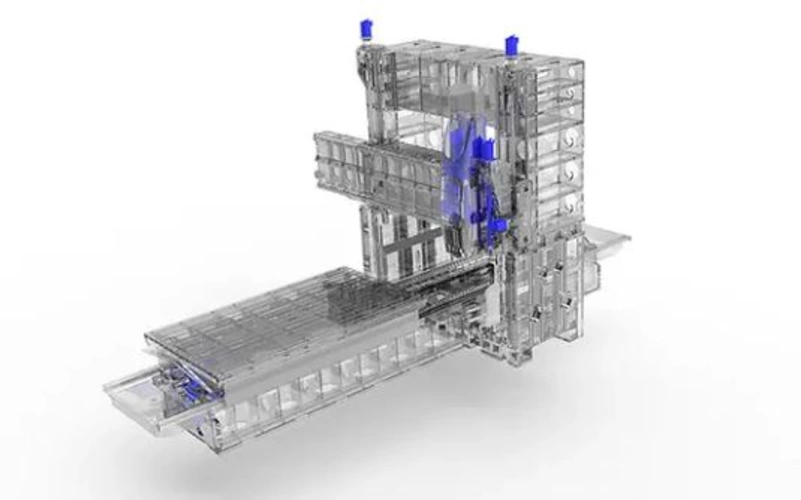

Alle relevanten Wärmequellen sind flüssigkeitsgekühl
- Alle Antriebsmotoren
- Zusätzliche Kühlung der X-Achsen-Antriebseinheit
- Wechselköpfe, Schwenkachsen inkl. Hauptantrieb (Strukturkühlung, Antriebe und Komponenten)
- Z-Achse: Kugelgewindetrieb und Lager
- Führungsbahn des Stößels
- Kühlkreislauf an Umgebungsbedingungen anpassbar
- Moderne Maschineneinhausung zur Isolation äußerer Temperatureinflüsse
- Strukturkühlung des Stößels
