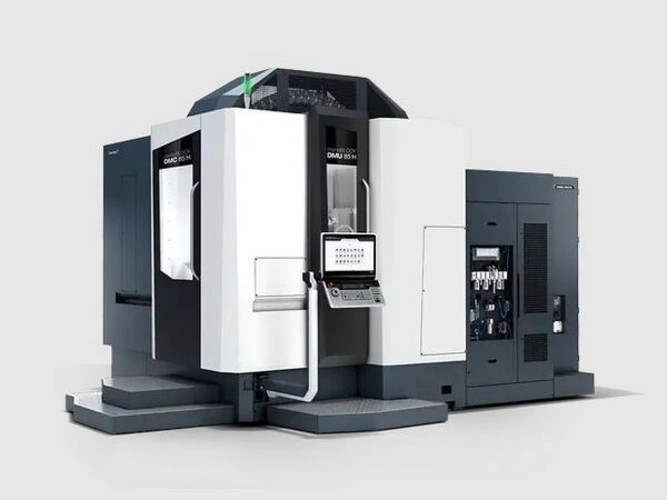

DMG MORI DMU 85 H (FD) monoBLOCK
0 EUR
Allgemeine Informationen
| 06.02.2025 |
| 101270 |
Suchkriterien
| 5 Stück |
| 850 mm |
| 1150 mm |
| 900 mm |
| 870 mm |
| 1040 mm |
| 1000 kg |
|
|
|
| DMG MORI Aktiengesellschaft |
weitere Angaben
| 7 / 6,5 / 7 m/s2 |
| 60-60-60 m/min |
| 850 mm |
| 30 rpm |
| 3,6 s |
| 60 Stück |
| 350 mm |
| 8 kg |
|
|
| 4610 mm |
| 2772 mm |
| 3357 mm |
| 16,9 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung

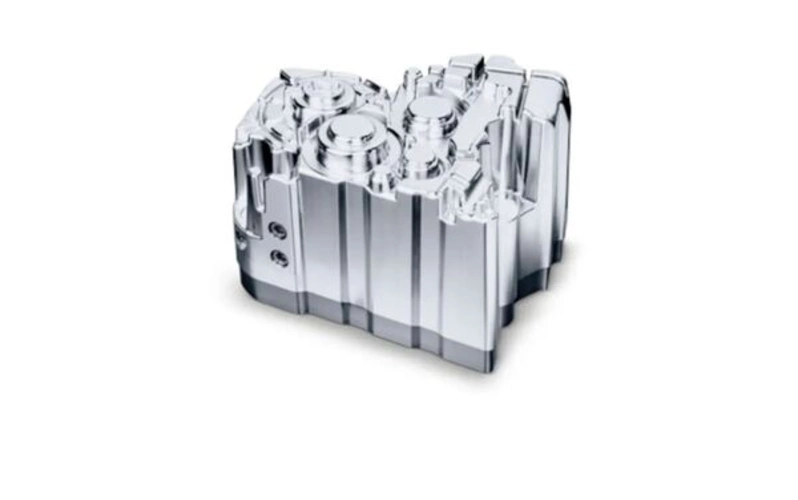

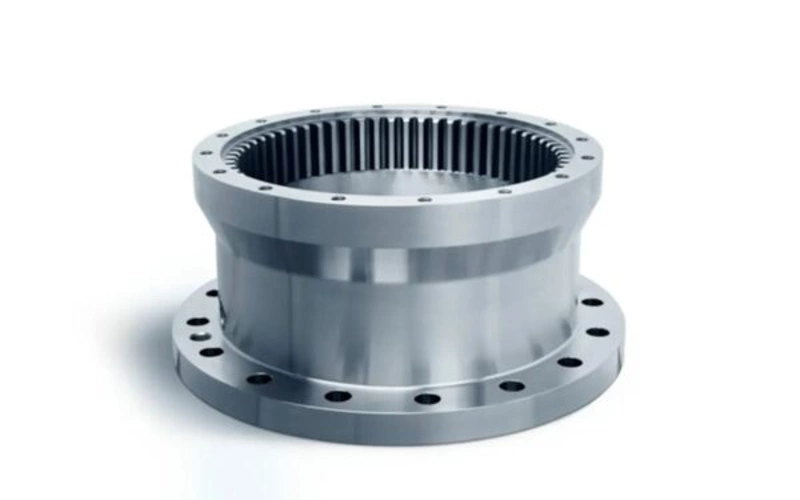

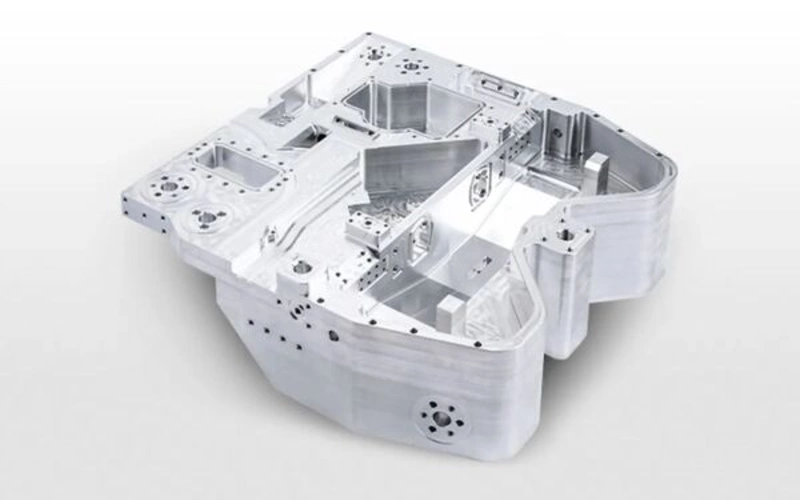

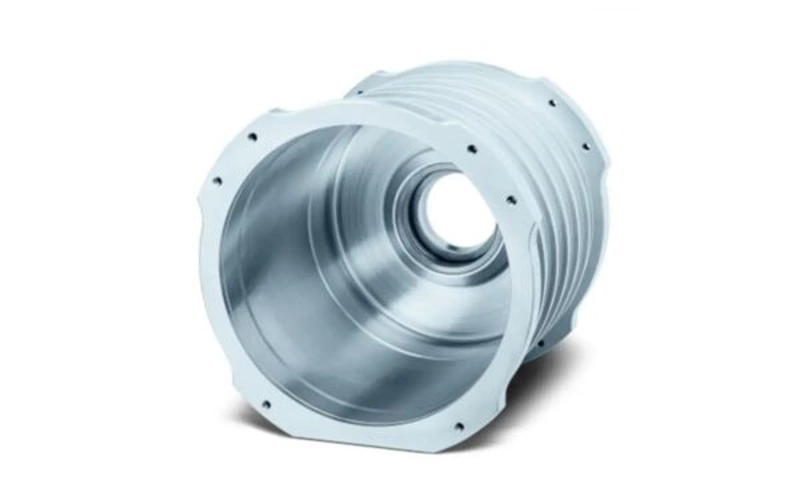

5-Achs-Simultanbearbeitung von Werkstücken bis ø 1.040 x 870 mm und 1000 kg auf 17,5 m²
Fertigungsart: Einzelfertigung, Kleinserien (< 50), Mittelserien (50 - 1000), Großserien (1000 - 100.000)
Materialien: Aluminium, Stahl, Titan
DMU H monoBLOCK-Baureihe
Das Einsatzgebiet reicht von individuellen Einzelstücken aus dem Werkzeug- und Formenbau, über Kleinserien für den Maschinenbau und dem Bereich Aerospace bis zur effizienten Zerspanung von Großserienkomponenten, für die anstehende Elektrifizierung des Antriebsstrangs.
Durch ihre einzigartige horizontale Bauweise vereint die H monoBLOCK die Flexibilität eines Universalbearbeitungszentrums mit der Produktivität und Prozesssicherheit eines horizontalen Bearbeitungszentrums.
Der geniale Arbeitsraum und die flexiblen Automationslösungen sorgen hierbei für ein größtmögliches Teilespektrum bei maximaler Maschinenauslastung und tragen maßgeblich zur Reduzierung der Fertigungskosten bei.
Ergonomisch
- Genialer Arbeitsraum zur Bearbeitung von Spanntürmen und 5-Achs Bauteilen sowie Tieflochbohren auf einer Maschine
- Ergonomische Kabine für gute Zugänglichkeit zum Arbeitsraum und einfaches Rüsten von Bauteilen
- Geringe Aufstellfläche (17,5 m²) für hohe Flächenproduktivität und schmale Bauweise (< 3,5 m) zur einfachen Verkettung
Genau
- Einteiliges eigensteifes Maschinenbett aus Guss mit 3-Punkt Auflage für maximale Steifigkeit (auch verfügbar mit HSK-A100) und höchster Genauigkeit
- Thermosymmetrisches Design mit umfangreichen Kühlmaßnahmen für höchste Dauergenauigkeit (bis zu 6 µm)
- Maximale Prozesssicherheit durch horizontale Zerspanung für ideale Späne- und Wärmeabfuhr
Vielseitig
- 5-Achs-Fähigkeit für höchste Flexibilität durch beidseitig gelagerten Schwenkrundtisch für Bauteile bis zu 1,000 kg
- Genialer Arbeitsraum zur Bearbeitung von Spanntürmen und 5-Achs-Bauteilen sowie Tieflochbohren auf einer Maschine
- Fräs-Dreh-Variante für die Komplettbearbeitung mit bis zu 800 1/min
- Umfangreiche Auswahl an flexiblen Automationslösungen dank standardisierter Schnittstelle
Steifes monoBLOCK-Konzept
- monoBLOCK – Höchste Stabilität aus einem Guss
- Auch verfügbar mit HSK-A100 Aufnahme für Werkzeuge bis zu 280 mm Durchmesser und 30 kg
- Höchste Verfügbarkeit durch bewährte Großserientechnik und optimalen Wartungszugang
- Bewährte Aufteilung der Rund- und Linearachsen für leicht verständliche 5-Achs Kinematik.
- Klemmung des Schwenkrundtisches im Standard
