DMG MORI NZ TRE (Langversion)
0 EUR
Allgemeine Informationen
| 12.02.2025 |
| 101278 |
Suchkriterien
| 250 mm |
| 1290 mm |
| 72 mm |
| 3 Stück |
| 16 Stück |
| 12 Stück |
| ja |
| ja |
| nein |
|
|
| DMG MORI Aktiengesellschaft |
weitere Angaben
|
|
|
|
| 12000 rpm |
| 16.0 kW |
| 24 Nm |
| 250 mm |
| 7385 mm |
| 1990 mm |
| 2511 mm |
Kontakt aufnehmen
Anzeige melden
Beschreibung

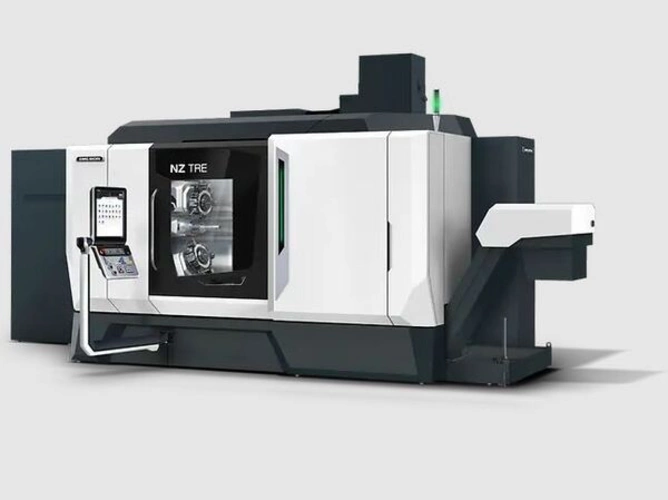

Produktionsdrehmaschine, Revolver auf XYZ-Achse: 3 Einheiten möglich, TWIN-Spindel, Kurz- und Langversion
Maschinenbett in zwei Baugrößen:
- Kurzversion: Drehlänge bis 740 mm
- Langversion: Drehlänge bis 1.290 mm
Hervorragender Spänefall dank vertikaler Bettkonstruktion
Antriebsmotor Spindel links und rechts 23 kW (40％ED) / 20 kW (kont)
Frässpindel Antriebsmotor 16 kW (15％ED) / 11 kW (kont)
B-Achse optional an allen Revolvern mit Schwenkwinkel 110° (siehe unten)
Kompakte Aufstellfläche von 17,7 qm
Fertigungsart: Einzelfertigung, Kleinserien (< 50), Mittelserien (50 - 1000), Großserien (1000 - 100.000), Massenproduktion (> 100.000)
Materialien: Aluminium, Stahl, Titan, Plastik / CFK
Maximale Flexibilität und Produktivität

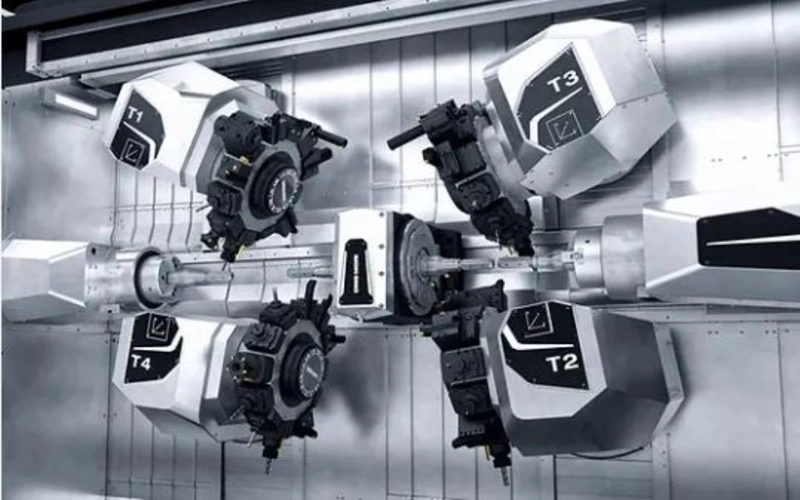

Bis zu vier Bearbeitungseinheiten für Revolver:
- 80 mm Y-Achse auf jeder Position
- –10° bis +100° B-Achse auf allen vier Positionen möglich, bei Achsen B1 und B4: -100° bis +10° / Achsen B2 und B3: -10° bis +100°
Zusätzliche TWIN-Spindel auf der Z-Achse mit φ 65 mm Durchlass für zwei unabhängige Arbeitsräume:
- Drehfunktion mit bis zu 4.000 min-1 und 60 Nm (100 % DC)
- SWISSTYPE-Funktion mit bis zu 5.000 min-1 rotierender Führungsbuchse
- Lünettenfunktion hydraulisch
