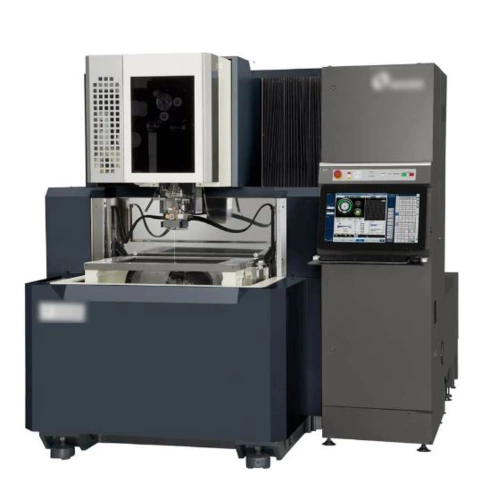

Drahterodiermaschine ID 101759

Die gleiche hohe Präzision und Oberflächengüte wie die kleinere Schwestermaschine, jedoch mit größeren Verfahrwegen

Verfügbare Drahtdurchmesser: 0,05 mm (optional) / 0,08 mm / 0,100 mm / 0,150 mm / 0,200 mm / 0,250 mm / 0,300 mm

Die stationäre Werkstücktischkonstruktion der Drahterodiermaschine verbessert die Genauigkeit und Wiederholbarkeit, da die bei beweglichen Tischkonstruktionen auftretende Gewichtsverlagerung des Dielektrikums entfällt. Die Stellfläche der Maschine wird durch eine platzsparende Konstruktion reduziert, bei der der Elektrodenbehälter in den Grundguss der Maschine integriert ist, was die thermische Stabilität verbessert. Die gesamte Maschinenstruktur wird auf einer konstanten Temperatur gehalten, und gekühlte Luft zirkuliert durch die inneren Maschinenabdeckungen, um thermisches Wachstum oder Verformungen zu minimieren.

Die Draht-EDM-Maschine bietet dem Bediener einen hervorragenden Überblick über die Hyper i-Steuerung mit einem großen 24-Zoll-HD-Touchscreen-Display, das einen einfachen 3-Stufen-Bedienungsprozess aus Programmieren / Einrichten / Ausführen nutzt. Die Hyper i-Steuerung ist äußerst effizient und benutzerfreundlich und bietet eine intuitive und vertraute Touch-Bedienoberfläche mit Pinch / Swipe / Drag-Funktionen, die denen von Smartphones und Tablets ähnelt und auf allen Draht- und RAM-EDM-Maschinen des Herstellers verwendet wird. Die serienmäßige, voll funktionsfähige Handbox, digitale elektronische Handbücher, Schulungsvideos und erweiterte E-Tech Doctor-Hilfefunktionen bieten dem Bediener alles, was er für produktives Arbeiten benötigt, direkt an seinen Fingerspitzen.

Der 3-seitige, höhenverstellbare Arbeitstank bietet einen hervorragenden ergonomischen Zugang zum Arbeitsbereich und ermöglicht dem Bediener einen ungehinderten Zugang zur Maschine für Wartungsarbeiten und das Be- und Entladen von Werkstücken. Das automatisierungsfähige Design des anhebbaren und absenkbaren Arbeitstanks ermöglicht die NC-Programmierung der Arbeitstankhöhe, was die Anforderungen an die Automatisierung erheblich vereinfacht. Die Drahterodiermaschine kann mit einem 3D-Tastsystem konfiguriert werden, um die Rüstzeit für Werkstücke weiter zu reduzieren, und die einzigartige H.E.A.T.-Technologie von Makino ist optional erhältlich, um die Produktivität bei Anwendungen mit schlechter Spülung zu steigern.

Die U53j eignet sich ideal für die Herstellung von hochpräzisen Kunststoffspritzgussformen, Präzisionsstanzwerkzeugen und medizinischen Komponenten. Mit dem Crystal Circuit kann sie Oberflächengüten von bis zu 0,08 µmRa (34 µinRa) erzielen und optional mit Drahtstärken von bis zu 50 µm (0,002 Inch) betrieben werden. Die verbesserte Positionsgenauigkeit wird durch höhere Toleranzausrichtungsspezifikationen während des Montageprozesses erreicht, und Achsenauflösungen von 3 μm (0,0001 Inch) Geradheit und 4 μm (0,00015 Inch) Rechtwinkligkeit und Parallelität gewährleisten eine zuverlässige, langfristig anhaltende Präzision.
