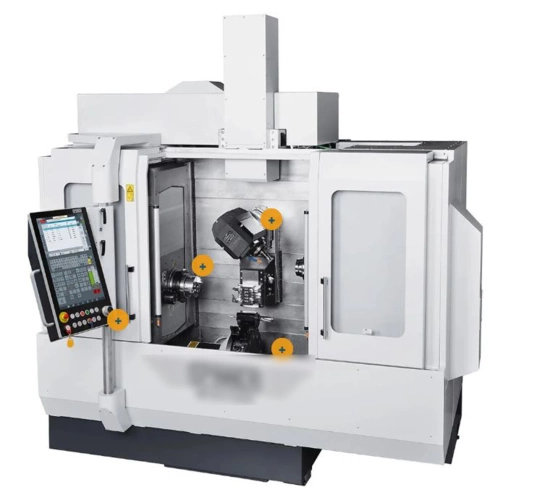

Hochpräzisions-Drehmaschine ID 101901

Ultrapräzisionsdrehmaschine ausbaubar bis zum Dreh- und Fräszentrum

Die CNC-Drehmaschine für Fein- und Hartdrehen eröffnet verschiedene Ausbaustufen von der Basisversion bis hin zu Konfigurationen mit Haupt- und Gegenspindel, Revolver und B-Achse.

Hochpräzise Motorspindeln bewegen sich in X- und Z-Richtung. Sie führen das Werkstück relativ zum linearen Werkzeugträger, zum Revolver oder zur B-Achse. Dies ermöglicht die komplette Bearbeitung sowohl hochgenauer als auch sehr komplexer Werkstücke, ohne Kompromisse bei der Genauigkeit einzugehen.

Überblick

• Höchste Steifigkeit für die Hartzerspanung

• Optimale Oberflächengüten

• Nahezu kein Wärmegang

• Hochpräzise Motorspindeln mit einer Kreisformabweichung unter 1 µm

• Hohe Drehzahlen bis 10.000 U/min möglich

• Feine, sensible Spanntechnik zur Vermeidung von Deformationen

• B-Achse mit leistungsstarker Frässpindel und bis zu 72 Werkzeugen

• Simultanbearbeitung auf Haupt- und Gegenspindel für kurze Laufzeiten

• Verarbeitung auch von Kurzstangen

• Automation durch Roboter als Standardoptionen verfügbar

Weitere technische Daten

• X-Verfahrweg 600 mm

• Y-Verfahrweg 100 mm

• Z-Verfahrweg 350 mm

• Anzahl Revolver 1 - 2

• Anzahl Werkzeuge 33 - 72

• Stangendurchlass 36 - 52 mm

• Fräsintegration

• Schleifintegration

• B-Achse
