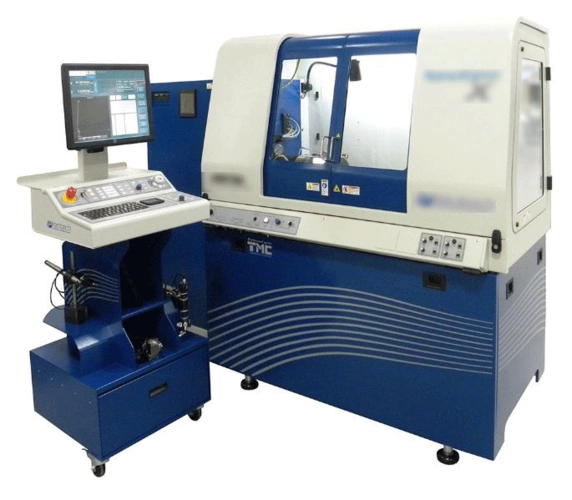

Hochpräzisions-Drehmaschine mit Schleif- und Fräsfunktionen ID 101846

Diamantdrehen, -fräsen und -schleifen von optischen Linsen, Formeinsätzen, Spiegeln und feinmechanischen Bauteilen

Zur Fertigung von sphärischen, asphärischen und Freiformflächen mit einem Durchmesser von bis zu 440 mm kann die Maschine mit 2 bis 4 Achsen ausgerüstet werden.

• Oberflächenrauheit: 1 nm Sa

• Formgenauigkeit: 0,1 µm P-V

• Programmierauflösung: 0,01 nm linear / 0,0000001° drehend

• Tragfähigkeit: 136 kg (300 lbs) bei 100 PSI

• Schwingdurchmesser max. 440 mm mit 100 mm Polleiste, Standard-Schwingdurchmesser 250 mm

• Anzahl Achsen: zwei, drei oder vier

• Verfahrweg X und Z: 220 mm (8,6 Zoll)

• Zufuhrrate max 4 m/min (157 Zoll/min)

Hochgeschwindigkeitsspindel HS 75

• Höchste Tragfähigkeit 45 kg (100 lbs.) bei 100 PSI

• Max. Drehzahl C-Achse 4.000 U/min

• Max. Drehzahl Werkstück-Haltespindel 18.000 U/min

Hochgeschwindigkeitsspindel HS 150

• Höchste Tragfähigkeit 136 kg (300 lbs.) bei 100 PSI / 204 kg (450 lbs.) bei 150 PSI

• Max. Drehzahl C-Achse 2.000 U/min / 4.000 U/min mit 9.000er Liniengeber

• Max. Drehzahl Werkstück-Haltespindel 10.000 U/min

Drehachse B

• Tischgröße 330 mm (13 Zoll)

• Tragfähigkeit 225 kg (500 lbs.)

• Max. Drehzahl 10 U/Min kontinuierlich / 50 U/Min periodisch
