Hochpräzisions-Drehmaschine mit Schleif- und Fräsfunktionen ID 101847

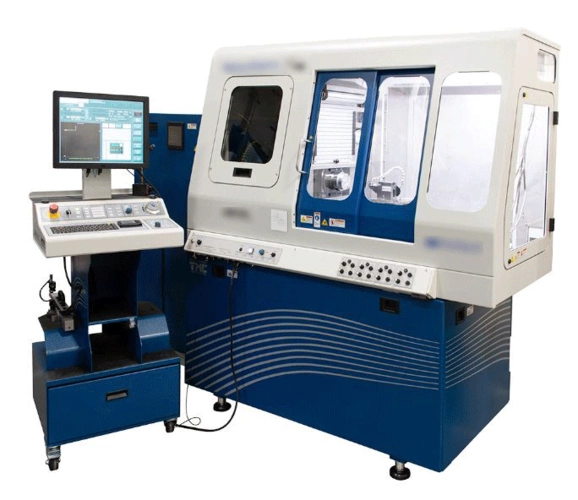

Ultrapräzisions-Freiformmaschine für Diamantdrehen und deterministisches Freiformfräsen und Freiformschleifen

Diamantdrehen (2 oder 3 Achsen): Direktes Drehen von optischen Elementen und Formen einschließlich nicht axialsymmetrischer Freiform-Konstruktionen

Werkzeug-Normaldiamantdrehen (3 oder 4 Achsen): Verwendung einer konturierenden B-Achse für Freiformkörper in anspruchsvollen Materialien wie z. B. Silizium.

Präzisionsschleifen und Präzisionsfräsen (2 oder 3 Achsen) : Verwendung einer Spindel mit 15.000 U/min in 45°- oder 90°-Ausrichtung zum Querachsen-Schleifen für direkte Bearbeitung von Präzisionsglasoptiken.

Freiformschleifen und Freiformfräsen (3 oder 4 Achsen): Verwendung einer Spindel mit 50.000 U/min und einer rotierenden B-Achse zum Parallelschleifen oder 45°-Schleifen für optische Formeinsätze wie z.B. Wolframkarbid für Glaspressanwendungen.

• Anzahl Achsen: 2 bis 5
• Programmierauflösung: 0,01 nm linear / 0,0000001° rotierend
• Schwingfähigkeit: 440 mm / 220 mm über optionaler B-Achse
• Verfahrweg X und Z: 220 mm (8,6 Zoll)
• Max. Zufuhrrate 4.000 mm/min (157 Zoll/min)

Hochgeschwindigkeitsspindel SP150

• Ultimative Tragfähigkeit: 114 kg (250 lbs.) 50 mm (2“) Entfernung von Spindelnase

• Max. Drehzahl C-Achse: 1.500 U/min

• Max. Drehzahl Werkstück-Haltespindel: 7.000 U/min

Drehachse B

• Tischgröße: 330 mm (13“)

• Tragfähigkeit: 225 kg (500 lbs.)

• Max. Drehzahl: 10.000 U/min kontinuierlich / 50.000 U/min periodisch

• Motordrehmoment: 36 in-lbs/ 4,0 Nm

Hochgeschwindigkeitsspindel SP75FF

• Radialtragfähigkeit: 20,5 kg (45 lbs.)

• Max. Drehzahl: 15.000 U/min

Hochgeschwindigkeitsspindel PI 1so 2,25

• Radialtragfähigkeit: 10 kg (20 lbs.)

• Max. Drehzahl: 50.000 U/min
