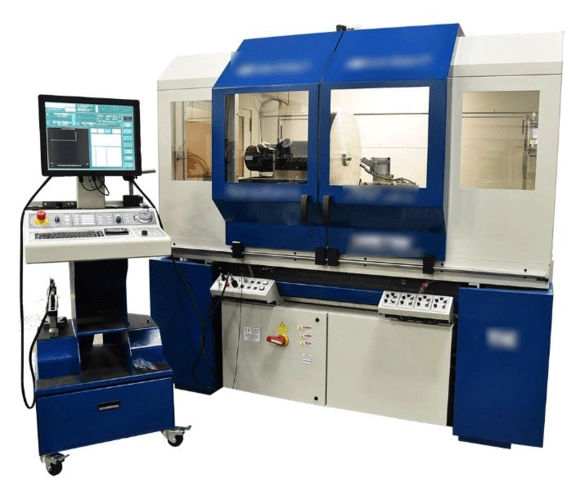

Hochpräzisions-Drehmaschine mit Schleif- und Fräsfunktionen ID 101848

Leistung, die ansonsten nur bei Kleinrahmen-Drehmaschinen möglich ist: Fertigung mit 350 mm Verfahrweg der X-Achse und maximaler Tragfähigkeit von 170 kg (375 lbs).

• 5-fache Verbesserung der thermischen Stabilität

• Oberflächengüte von weniger als 1 nm Sa

• Anzahl Achsen: 2 bis 4

Luftgelagerte Arbeitsspindel HD-160

• axiale und radiale Rotationstreue < 50 nm

• Radiallast 102 kg

• Drehzahl bidirektional max. 5.000 U/min

Luftgelagerte Arbeitsspindel SP-150

• axiale und radiale Rotationstreue < 15 nm

• Drehzahl bidirektional max. 7.000 U/min

Luftgelagerte Arbeitsspindel HS-75

• axialen Fehlerbewegung 20 nm

• Radialfehler von 25 nm

• Drehzahl bidirektional max. 18.000 U/min

• Drehzahl mit Vakuumspannfutter max. 10.000 U/min

Ein bürstenloser DC-Motor ist ebenso wie der Drehzahlrückführungsgeber und der Positionsgeber der C-Achse in die Welle eingebaut.

Drehachse B

• Tischgröße 380 mm (15“)

• Drehzahl max. 10 U/min

Optionale Ausstattung

• Zusatzgerät zur Werkstückzentrierung

• Vakuumspannfutter aus Aluminium

• Kühlsystem für Arbeitsspindel und Schlitten

• Drehgeber für C-Achse mit Slow-Tool-Servo- und FTS-Ausgängen

• Ölgelagerte CNC-B-Drehachse

• etc.

Optionale Spindeln

Luftgelagerte Werkzeugmotorspindel mit 50.000 U/min und horizontaler Aufnahme

Diese Ausstattung ist für das Hohlschleifen mit tiefem Senken ausgelegt. Das mit der B-Drehachse verwendete System besteht aus einer motorisierten Spindel, Scheibenabrichtern und Halterungen für die Werkzeugspindel, entweder horizontal oder 45º abwärts auf der B-Drehachse.

Luftgelagerte Werkzeugmotorspindel mit 50.000 U/min und vertikaler Aufnahme, variabel einstellbar von 45 Grad bis vertikal

Diese Konfiguration ist für Anwender mit Interferenzproblemen am Schleifscheibenschaft gedacht. Durch das Wegkippen der Spindel von der Vertikalen kann ein größerer Schaft zum Schleifen von konkaven Teilen verwendet werden. Kann mit oder ohne die B-Drehachse für den Einsatz in der Nähe der Vertikalen verwendet werden. Empfohlen für den Einsatz mit der B-Drehachse, wenn diese über 15 Grad von der Vertikalen weggekippt ist.

Motorisierte Werkzeugspindel mit 15.000 U/min (vertikal)

Eine luftgelagerte Spindel mit DC-Motorantrieb und hoher Steifigkeit wird vertikal an einem Haltewinkel auf der Z-Achse montiert. Damit wird das Schleifen von Glasoptiken und Stahlformeinsätzen oder das Spiralfräsen von diamantdrehbaren Materialien möglich.

Turbinenspindel mit 80.000 U/min / horizontal, 45 Grad, Vertikal

Diese luftgelagerte Turbinenspindel ist mit einer flexiblen Halterung gebündelt, die mit der Spindel in horizontaler, vertikaler oder 45-Grad-Gefälleposition umgebaut werden kann. Die Spindel kann auch um eine vertikale Achse geschwenkt werden, um bei Bedarf einen besseren Zugang zum Werkstück zu haben.

Turbinenspindel mit 60.000 U/min / horizontal

Diese luftgelagerte Turbinenspindel ist mit einer flexiblen Halterung gebündelt, die mit der Spindel in horizontaler, vertikaler oder 45-Grad-Gefälleposition umgebaut werden kann. Die Spindel kann auch um eine vertikale Achse geschwenkt werden, um bei Bedarf einen besseren Zugang zum Werkstück zu haben.
