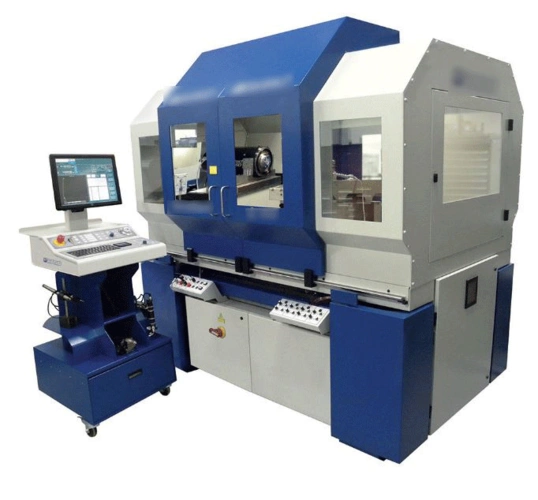

Hochpräzisions-Drehmaschine mit Schleif- und Fräsfunktionen ID 101849

Diamantdrehen und deterministisches Mikroschleifen

Diese Werkzeugmaschine verfügt über die größte Schwingkapazität aller auf dem Markt erhältlichen Ultrapräzisionsbearbeitungssysteme für die Serienfertigung.

Diese Maschine ist auf höchste Produktivität und Flexibilität beim Diamantdrehen und deterministischen Mikroschleifen von optischen Linsen, Formeinsätzen, Spiegeln und feinmechanischen Komponenten ausgelegt. Zur Fertigung von sphärischen, asphärischen und Freiformflächen kann die Maschine mit zwei, drei oder vier Achsen ausgerüstet werden

• Anzahl Achsen: zwei, drei oder vier

• Oberflächengüte < 1.25 nm Sa

• Formgenauigkeit < 0.125 µm P-V

• Programmierauflösung 0,01 nm linear / 0,0000001° rotierend

• Standard-Schwingdurchmesser max. 1.000 mm

• Verfahrweg X: 500 mm (19,7“) Z: 300 mm (11,8“)

• Vorschubrate max. 3000 mm/min (118 Zoll/Minute)

Hochleistungsspindel HD-160

• Ultimative Tragfähigkeit 170 kg (375 lbs.) @ 100 PSI

• Drehzahl C-Achse max. 3.000 U/min

• Drehzahl Werkstück-Haltespindel max. 5.000 U/min

Hochgeschwindigkeitsspindel HS-150

• Ultimative Tragfähigkeit 136 kg (300 lbs) @ 100 PSI

• Drehzahl C-Achse max. 1.500 U/min

• Drehzahl Werkstück-Haltespindel max. 10.000 U/min

Drehachse B

• Tischgröße 380 mm (15“)

• Standard-Schwingkapazität Durchmesser 600 mm (23,6“)

• Tragfähigkeit 454 kg (1000 lbs.)

• Drehzahl max. 10 U/min

Spindel SP75FF

• Radialtragfähigkeit 32 kg (70 lbs) ultimative Tragfähigkeit

• Drehzahl max. 15.000 U/min

Hochgeschwindigkeits-Frässpindel

• Radialtragfähigkeit 29 kg (65 lbs) ultimativ

• Drehzahl max. 80.000 U/min
  (Steifigkeit steigt um 50 % mit 60.000 U/min-Modell)
