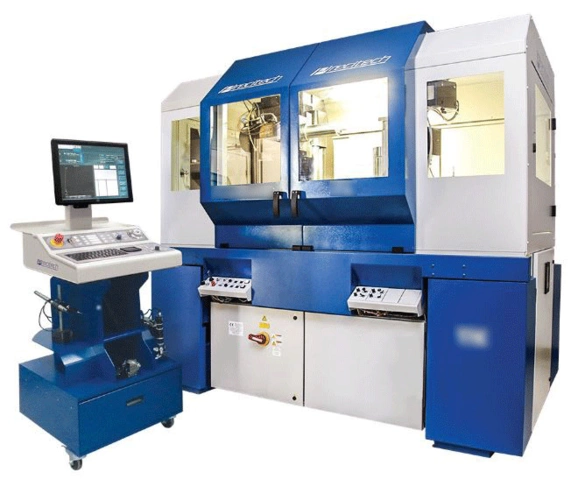

Hochpräzisions-Drehmaschine mit Schleif- und Fräsfunktionen ID 101856

Anwendungsbereich

• Freiform-Diamantdrehen

• Mikrofräsen

• Mikroschleifen

• Nuten nicht-rotationssymmetrischer Flächen

Merkmale

• Branchenführende Schwenk- und Tragfähigkeit

• Flexibilität zur Herstellung von Freiformgeometrien mit 3 linearen und bis zu 2 CNC-Drehachsen

• Freiheitsgrade in 5 Achsen mit 3-Achsen-Bearbeitung, Konstruktion von Y-Achse und Spindel sorgt für ein Maximum an thermischer Stabilität

• Thermisch geregelte Kabinen sorgen auch bei langen Schnittzeiten für höchste Präzision

• Reduzierte Vibrationsempfindlichkeit durch das eingebaute Isoliersystem

• Fähigkeit zur Fertigung großer und kleiner Formteile durch eine auf der X-Achse angebrachte Hilfsspindel

Drehleistung: Oberflächenrauheit < 1,5 nm Sa; Formgenauigkeit < 0,125 µm P-V

Fräsleistung: Oberflächenrauheit < 10 nm Sa (unter optimalen Material- und Schnittbedingungen < 3 nm erreichbar); Formgenauigkeit < 0,2 µm P-V

Äußerste Tragfähigkeit: 91 kg (200 lbs) bei 100 psi Versorgungsdruck

Standard-Schwingkapazität: 650 mm Durchmesser über der B-Achse – erweiterbar auf 700 mm bei Ausstattung mit Raumtemperaturregelung

Programmierauflösung: 0,01 nm linear / 0,0000001˚ rotierend

Max. Zufuhrrate: 3.000 mm/min (118 Zoll/min)

Tragfähigkeit der Y-Achse: 91 kg (200 lbs)

Hochleistungsspindel HS-150

• Max. Drehzahl C-Achse 2.000 U/min - 4.000 U/min mit 9.000 Liniengeber

• Max. Drehzahl der Werkstückhalterspindel 10.000 U/min

Drehachse B

• Tragfähigkeit 454 kg (1.000 lbs)

• Tischgröße Durchm. 381 mm (15 Zoll)

• Max. Drehzahl 3.600 U/min.

SP75FF Spindel

• Radiale Tragfähigkeit 32 kg (70 lbs) höchste Tragfähigkeit

• Max. Drehzahl 15.000 U/min

Levicron Hochgeschwindigkeitsfrässpindel

• Radiale Tragfähigkeit 29 kg (65 lbs) höchste Tragfähigkeit

• Max. Drehzahl 80.000 U/min (um 50 % erhöhte Steifigkeit bei Modell mit 60.000 U/min)
