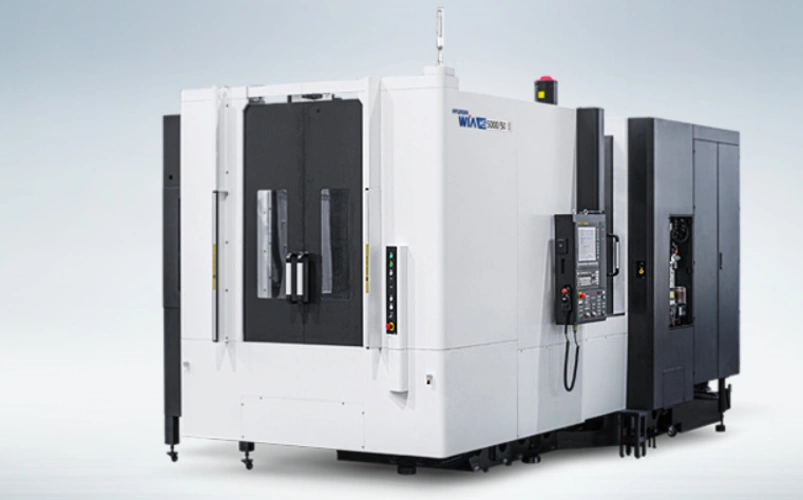

Horizontal-Bearbeitungszentrum ID 101686
- Erstellungsdatum:
Allgemeine Informationen
| 22.08.2025 |
| 101686 |
Suchkriterien
| 4 Stück |
| 800 mm |
| 800 mm |
| 880 mm |
| 1000 kg |
| 900 mm |
| 1100 mm |
|
|
| 40 Stück |
|
| Auf Anfrage |
weitere Angaben
| 60-60-60 m/min |
| 4,0 s |
| 170 mm |
| 450 mm |
| 25 kg |
|
|
| 3061 mm |
| 4962 mm |
| 2974 mm |
| 16 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Palettengröße 500 mm x 500 mm, Zeit für Palettenwechsel 10,0 Sekunden, Anzahl Paletten: 2, Anzahl Werkzeuge im Ringmagazin 40, Kettenmagazin 60/90/120

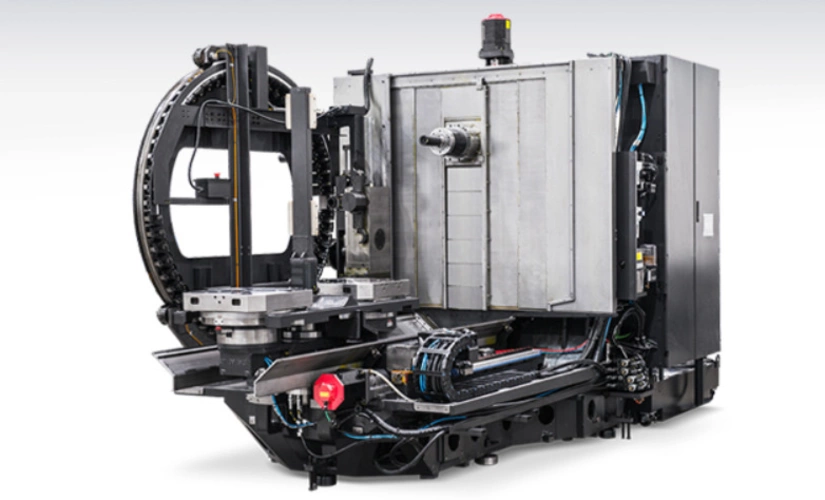

Modernste Mechanikkonstruktion, hochpräzise Struktur
Überblick
-
Kugelumlaufspindel-Kühlsystem
-
Hochsteife 3-Punkt-Aufspannbettkonstruktion
-
Kugelumlaufspindel mit großem Durchmesser Ø 50 mm (2″)
-
Ringmagazin als Standardausstattung
-
60T-Magazin, maximale Anfahrzeit: 2,9 Sekunden
-
Klassenbeste Werkzeugwechselzeit (c-c): 2,6 Sekunden
Schnittmöglichkeit (Planfräser)
-
Werkzeugdurchmesser 125 mm
-
Schnittmenge 788 cm3/min
-
Spindeldrehzahl 1.200 U/min
-
Eilganggeschwindigkeit 2.160 mm/min
Eine leistungsstarke Rollen-LM-Führung wurde eingesetzt, um hohe Geschwindigkeit und Steifigkeit zu gewährleisten.
Kugelumlaufspindel mit Wellenkühlung als Standard, um thermische Verschiebungen durch wiederholte Bewegungen der Kugelumlaufspindel zu minimieren.
Die automatische Fettschmierung macht einen Ölskimmer überflüssig und reduziert die Wartungskosten im Vergleich zur Ölschmierung erheblich.
3-Punkt-Stützbettkonstruktion
Diese Serie ist die erste des Herstellers mit dem 3-Punkt-Stützbett, das ein Kriterium für eine hochsteife Konstruktion ist. Das 3-Punkt-Stützbett ermöglicht eine einfache Bearbeitung, solange die drei Ebenen am Boden des Bettes während der Ersteinrichtung stabilisiert sind, und eine solche Bearbeitung ist nur mit der Unterstützung durch die strukturelle Steifigkeit der Maschine möglich. Eine Erstkonstruktion ist bei der Ersteinrichtung nicht erforderlich, wodurch die Einrichtungszeit der Anlage minimiert werden kann, was den Einsatz der Anlage sehr effizient macht.
Stufenförmige Bettkonstruktion
Das stufenförmige Bett wurde verwendet, um den bei der Z-Achsen-Bearbeitung entstehenden Schub ausreichend aufzunehmen. Darüber hinaus wurde die Stabilität durch die Konstruktion mit niedrigem Schwerpunkt der Zuführeinheit noch weiter verbessert.
