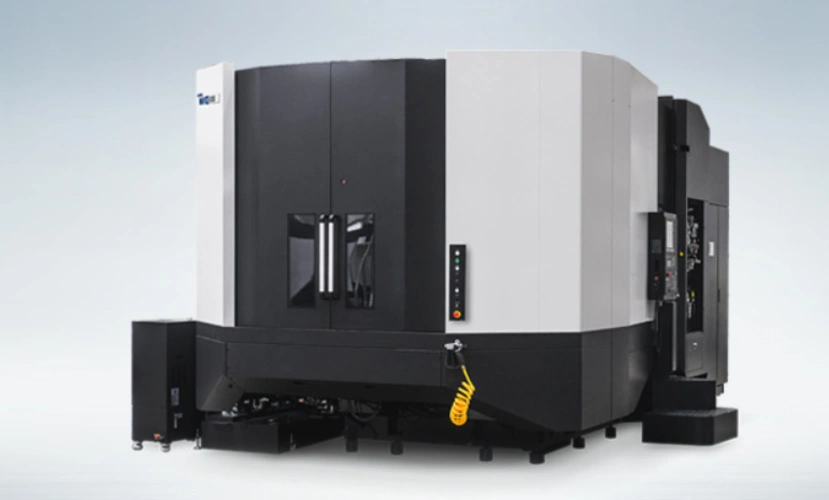

Horizontal-Bearbeitungszentrum ID 101688

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 22.08.2025
Anzeigen-ID 101688

Suchkriterien

Anzahl NC-Achsen 4 Stück
X-Verfahrweg 1400 mm
Y-Verfahrweg 1200 mm
Z-Verfahrweg 1370 mm
Werkstückgewicht max. 2000 kg
Werkstückbreite max. 1470 mm
Werkstückhöhe max. 1600 mm
Hauptspindel Drehzahl max. 6000 rpm 10000 rpm 15000 rpm
Werkzeugaufnahme [Typ] BBT50 HSK-A100
Werkzeugvorrat min. (Standard) 40 Stück
CNC-Steuerung (Hersteller) FANUC 31i-B Plus
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Y-Z-Eilgänge max. 50-50-50 m/min
Span-zu-Span-Zeit 5,4 s
Werkzeugdurchmesser max. 320 mm
Werkzeuglänge max. 630 mm
Werkzeuggewicht max. 30 kg
Hauptspindel Leistung max. 25.0 kW 30.0 kW 37.0 kW 45.0 kW 55.0 kW
Hauptspindel Drehmoment max. 191 Nm 305 Nm 353 Nm 398 Nm 623 Nm 807 Nm
Aufstellmaß Länge 4255 mm
Aufstellmaß Breite 6850 mm
Aufstellmaß Höhe 3817 mm
Maschinengewicht 27 t

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Palettengröße 800 mm x 800 mm, Zeit für Palettenwechsel 16,0 Sekunden, Anzahl Paletten: 2, Anzahl Werkzeuge 40/60/90/120/150

Hochleistungs-Bearbeitungszentrum der nächsten Generation

Überblick

Hochsteife Kastenkonstruktion
Symmetrische Konstruktion mit aufeinander abgestimmtem Schwerpunkt der Z-Achse und der Transferachse
Einfache Spanentsorgung durch direkte Spanauswurfkonstruktion
Klassenbeste Eilganggeschwindigkeit von 60 m/min (2.362 ipm)
Bearbeitung der größten Werkstücke ihrer Klasse
ATC-Design, das die größten Werkzeuge ihrer Klasse aufnehmen kann

Hochgeschwindigkeits-Rollenführung
Lineare Rollenführungen werden eingesetzt, um die Nebenzeiten zu reduzieren und eine hohe Steifigkeit zu erzielen. Jede Achse ist direkt mit einem hochzuverlässigen digitalen Servomotor verbunden, um eine hohe Steifigkeit und minimale thermische Verschiebung zu gewährleisten.

Große Kugelumlaufspindel
Die vergrößerten Durchmesser aller Kugelumlaufspindeln ermöglichen eine hohe Genauigkeit auch bei Schwerzerspanung.

Linearmaßstab (Option)
Linearmaßstäbe auf allen Achsen sorgen für eine hohe Positioniergenauigkeit und kompensieren die thermische Verschiebung der Kugelumlaufspindel, wodurch eine äußerst präzise Bearbeitung gewährleistet wird.

Darüber hinaus ist der absolute Linearmaßstab in unmittelbarer Nähe der Kugelumlaufspindel jeder Achse installiert.
