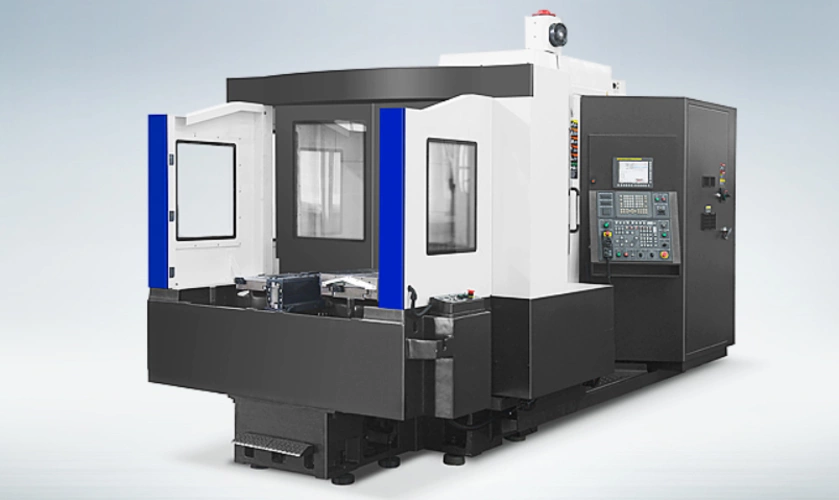

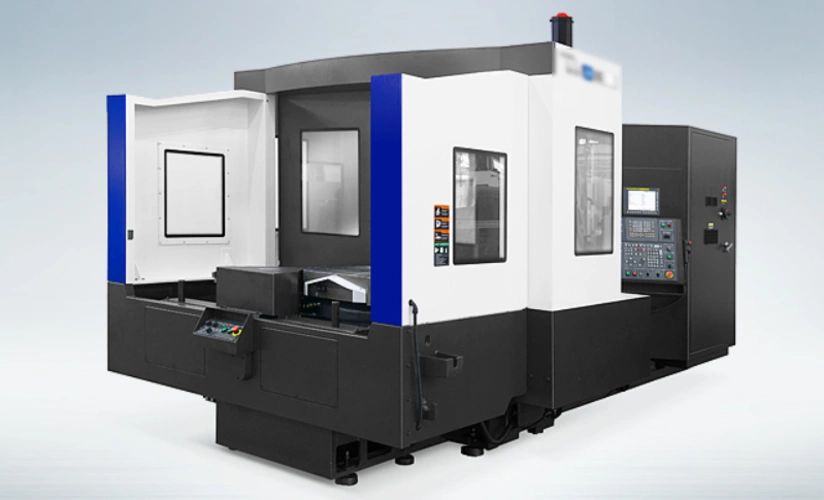

Horizontal-Bearbeitungszentrum ID 101690

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 22.08.2025
Anzeigen-ID 101690

Suchkriterien

Anzahl NC-Achsen 4 Stück
X-Verfahrweg 760 mm
Y-Verfahrweg 705 mm
Z-Verfahrweg 650 mm
Werkstückgewicht max. 800 kg
Hauptspindel Drehzahl max. 4500 rpm 8000 rpm
Werkzeugaufnahme [Typ] BBT50 BCV50 BT50 CAT50
Werkzeugvorrat min. (Standard) 40 Stück
CNC-Steuerung (Hersteller) FANUC 31i-B Plus
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Y-Z-Eilgänge max. 20-20-20 m/min
Span-zu-Span-Zeit 11 s
Werkzeugdurchmesser max. 245 mm
Werkzeuglänge max. 400 mm
Werkzeuggewicht max. 35 kg
Hauptspindel Leistung max. 15.0 kW 18.5 kW 22.0 kW
Hauptspindel Drehmoment max. 532 Nm 657 Nm 730 Nm 781 Nm 901 Nm 1071 Nm
Aufstellmaß Länge 3530 mm
Aufstellmaß Breite 4815 mm
Aufstellmaß Höhe 3076 mm
Maschinengewicht 12 t

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Palettengröße 500 mm x 500 mm, Zeit für Palettenwechsel 26,0 Sekunden, Anzahl Paletten: 2, Anzahl Werkzeuge 40/60/90/120

Robustes Bearbeitungszentrum mit revolutionärer Produktivität

Überblick

2-stufige Hauptspindel mit Getriebe für Hochleistungs-Zerspanung
Spindelölkühlsystem für hohe Genauigkeit
Shuttle-Typ
Kastenführungen auf allen Achsen für extreme Steifigkeit
Luft-Halbaufstiegs-Gleitführung auf der Z-Achse
Y-Achsen-Kastenführungen mit 8-facher Flächenkontaktierung für hohe Zerspanungsleistung
Speziell entwickelte Säule, die thermische Verformungen minimiert
Werkzeugmagazinkapazität für bis zu 120 Werkzeuge (Optional)

„T“-förmiges Bett
Die „T“-Struktur des Bettes ist mit ausreichender Betthöhe und Gussdicke ausgelegt, um ein optimales Maß an Steifigkeit zu gewährleisten.

Bewegliche Säulenkonstruktion
Die Z-Achse der Maschine ist mit einer beweglichen Säule ausgestattet, um ein Durchhängen des Tisches zu verhindern. Die bewegliche Säulenkonstruktion erhöht die Steifigkeit und reduziert die Wärmeentwicklung. Daher zeigt sie eine hervorragende Leistung bei Schwerzerspanung, wobei Genauigkeit und Wiederholbarkeit erhalten bleiben.
