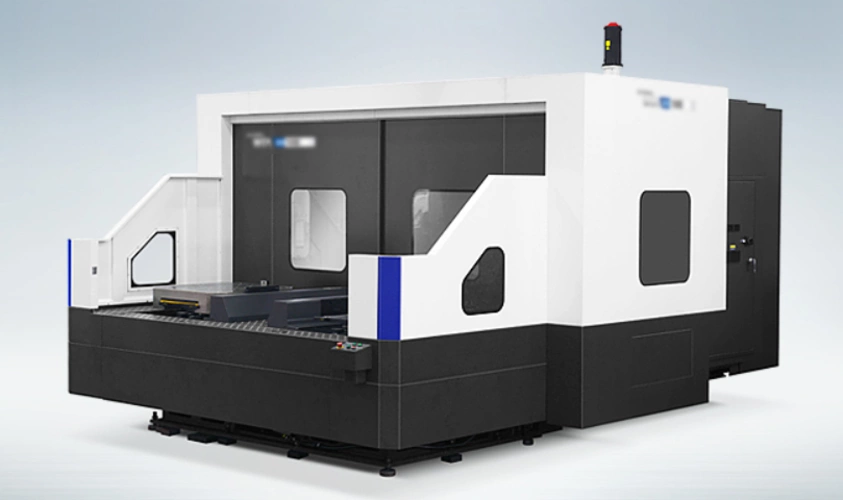

Horizontal-Bearbeitungszentrum ID 101691
- Erstellungsdatum:
Allgemeine Informationen
| 22.08.2025 |
| 101691 |
Suchkriterien
| 4 Stück |
| 2100 mm |
| 1350 mm |
| 1400 mm |
| 3000 kg |
|
|
| 60 Stück |
|
| Auf Anfrage |
weitere Angaben
| 20-20-20 m/min |
| 16,7 s |
| 245 mm |
| 600 mm |
| 35 kg |
|
|
| 5095 mm |
| 8775 mm |
| 3989 mm |
| 30 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Palettengröße 1.000 mm x 1.000 mm, Zeit für Palettenwechsel 110 Sekunden, Anzahl Paletten: 2, Anzahl Werkzeuge 60/90/120
Robustes Bearbeitungszentrum mit revolutionärer Produktivität
Überblick
-
Größter Arbeitsbereich seiner Klasse mit einer maximalen Bearbeitungsgröße von 1.900 mm (74,8″) und einer Höhe von 1.500 mm (59″)
-
Hochdrehmoment-Spindeln mit 8.000 und 4.500 U/min verfügbar
-
Big Plus #50 2-stufige Getriebespindel
-
Spindelölkühlsystem für hohe Genauigkeit
-
Automatischer Palettenwechsler vom Typ Shuttle
-
Kastenführungen auf allen Achsen für überragende Steifigkeit
-
Y-Achsen-Kastenführungen mit 8-facher Flächenkontaktierung
-
Speziell entwickelte Säule, die thermische Verschiebungen minimiert
Säulenbewegungsstruktur
Die säulenbewegliche Z-Achse verhindert ein Durchhängen des Tisches beim Beladen oder bei der Bearbeitung.
Außerdem minimiert die doppelwandige Struktur der Säule thermische Verschiebungen und maximiert die Schnittkraft der X-Achse, was eine hervorragende Leistung bei schweren Schnitten ermöglicht.
Kastenführungen für alle Achsen
Kastenführungen gleichen Vibrationen der Verfahrachsen effektiv aus und ermöglichen so die Bearbeitung hochpräziser Produkte.
Luft-Halbaufstiegs-Gleitführung
Durch den Einsatz von Luft-Halbaufstiegs-Gleitführungen wird die Belastung der Z-Achsen-Gleitführung verringert. Dadurch können die Positionier- und Wiederholgenauigkeit über einen langen Zeitraum aufrechterhalten werden.
8-Flächen-Kontakt-Y-Achsen-Führung
Der Spindelkopf berührt 8 Flächen der Y-Achsen-Führung. Durch dieses neue Verfahren können die vom Spindelkopf erzeugten Schnittkräfte von den Y-Achsen-Kastenführungen absorbiert werden, was die Schwerzerspanungsfähigkeit, Genauigkeit und Oberflächengüte verbessert.
