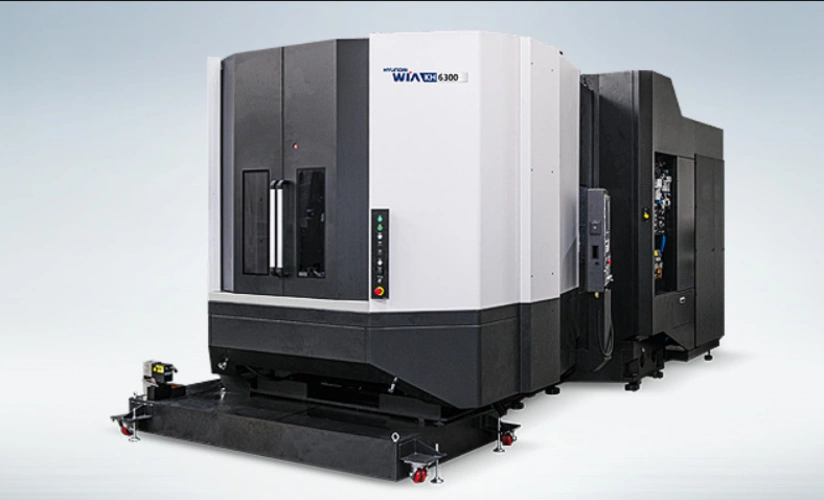

Horizontal-Bearbeitungszentrum ID 101692

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 22.08.2025
Anzeigen-ID 101692

Suchkriterien

Anzahl NC-Achsen 4 Stück
X-Verfahrweg 1050 mm
Y-Verfahrweg 800 mm
Z-Verfahrweg 1000 mm
Werkstückgewicht max. 1200 kg
Werkstückbreite max. 1050 mm
Werkstückhöhe max. 1350 mm
Hauptspindel Drehzahl max. 6000 rpm 8000 rpm
Werkzeugaufnahme [Typ] BBT50
Werkzeugvorrat min. (Standard) 60 Stück
CNC-Steuerung (Hersteller) FANUC 31i-B Plus
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Y-Z-Eilgänge max. 30-30-30 m/min
Span-zu-Span-Zeit 6,9 s
Werkzeugdurchmesser max. 320 mm
Werkzeuglänge max. 630 mm
Werkzeuggewicht max. 30 kg
Hauptspindel Leistung max. 22.0 kW 35.0 kW 45.0 kW
Hauptspindel Drehmoment max. 907 Nm 1074 Nm 1445 Nm 2193 Nm
Aufstellmaß Länge 3705 mm
Aufstellmaß Breite 5839 mm
Aufstellmaß Höhe 3286 mm
Maschinengewicht 20,5 t

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Palettengröße 630 mm x 630 mm, Zeit für Palettenwechsel 12 Sekunden, Anzahl Paletten: 2, Anzahl Werkzeuge 60/90/120/150/240

Robustes Bearbeitungszentrum mit revolutionärer Produktivität

Überblick

Kastenführungen auf allen Achsen für höchste Steifigkeit
Stufenförmige Bettkonstruktion
2-stufige Getriebespindel für Schwerzerspanung
Schneller Palettenwechsel durch Einsatz eines rotierenden APC
Verwendung des größten Werkzeugs seiner Klasse möglich
Verarbeitung größerer Werkstücke im Vergleich zum Vorgängermodell möglich
Einsatz der neuesten FANUC 31i-B PLUS

Große Kastenführung
Das Horizontal-Bearbeitungszentrum wurde so konstruiert, dass es selbst bei Schwerzerspanung und Verfahrbewegungen Vibrationen ausreichend absorbiert, indem die Größe der X-Achsen-Kastenführung im Vergleich zu den Vorgängermodellen deutlich vergrößert wurde.

Außerdem verfügt es über deutlich verbesserte Bearbeitungsfähigkeiten durch den Einsatz von Kastenführungen auf allen Achsen. (Vorgängermodell: LM-Führung auf X/Z-Achse / Kastenführung auf Y-Achse)

Hochgeschwindigkeits-Verfahrstruktur
Die Werkzeugmaschine ist für schwere Zerspanungsarbeiten optimiert und trägt gleichzeitig zur Produktivitätssteigerung bei, indem sie die Eilganggeschwindigkeit im Vergleich zu den Vorgängermodellen deutlich verbessert.
