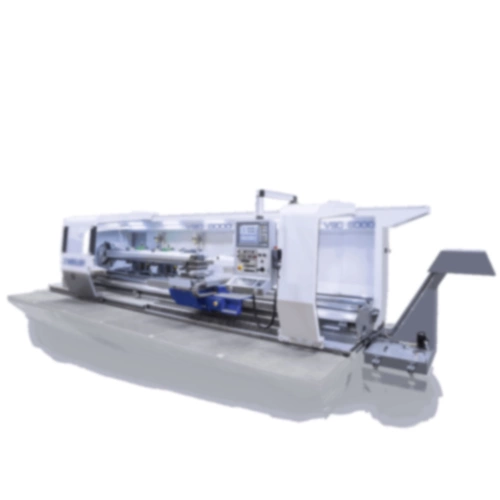

Horizontal-Drehmaschine ID 101879

Drehdurchmesser max. 940 mm, Drehlänge max. 12000 mm für lange Werkstücke, mit Zyklenautomatik

Diese 4-Bahnen-Präzisions-Drehmaschine mit Zyklenautomatik und verkörpert die Umsetzung der von der E-Reihe bekannten und tausendfach bewährten WEILER Zyklensteuerung auf eine 4-Bahnen-Bettdrehmaschine. Die V-Reihe wurde entwickelt, um lange Werkstücke wirtschaftlicher zu fertigen. Hierzu kann der Schlitten die feststehenden Lünetten und den Reitstock überfahren.

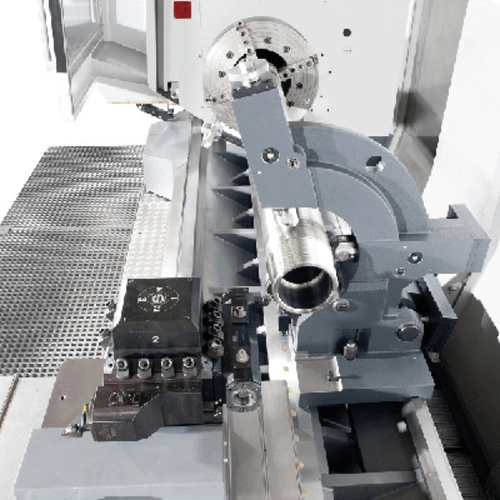

Ihren Namen hat die Maschine von den vier Führungen, entlang derer Schlitten, Reitstock und Lünetten bewegt werden. Präzise, verschleißfreie Wälzführungen auf einem schweren, verwindungssteifen Bett sorgen für höchste Positioniergenauigkeit des Bettschlittens. Der Reitstock und die Lünetten werden auf aufgeschraubten, gehärteten und feinstgeschliffenen Stahlleisten präzise geführt.

Merkmale

• Vier Führungen, entlang derer Schlitten, Reitstock und Lünetten bewegt werden.
• Höchste Positioniergenauigkeit durch präzise, verschleißfreie Wälzführungen auf einem schweren, verwindungssteifen Bett.
• Der Reitstock und die Lünetten werden auf aufgeschraubten, gehärteten und feinstgeschliffenen Stahlleisten präzise geführt.
• Einfachster und präziser Wechsel der verschiedenen Werkzeugsysteme von Werkzeugrevolver, Bohrbock, Fräseinrichtung bis hin zur Schleifeinheit auf stabiler Schnellspannplatte.
• Stabiler Reitstock mit integrierter Druckanzeige
• Bedienerfreundliche, von vorne verstellbare Lünetten in verschiedenen Ausführungen
• Übersichtliche Anordnung und Zugängigkeit aller Maschinenkomponenten

Ausstattung

• Spitzenweite 3.000 mm – 12.000 mm
• Umlaufdurchmesser über Bett 940 mm
• Drehzahlbereich von 1 – 900 U/min
• Hauptantrieb mit 45 kW Leistung bei 60 % ED
• Spindelbohrung 165 mm, 262 mm oder 362 mm
• Maximales Drehmoment 10.000 Nm
• Bildschirmeinheit mit TFT-Bildschirm 15″
• Geniale benutzerfreundliche WEILER-Bedienoberfläche
• Bedienpult mit sämtlichen Bedienelementen getrennt verfahrbar
• LED-Maschinenleuchte
• Erhöhte Maschinengenauigkeit nach DIN 8606/ 8607

Einsatz in den Branchen: Öl- und Gasindustrie, Windenergie, Schiffsbau, Hydraulik
