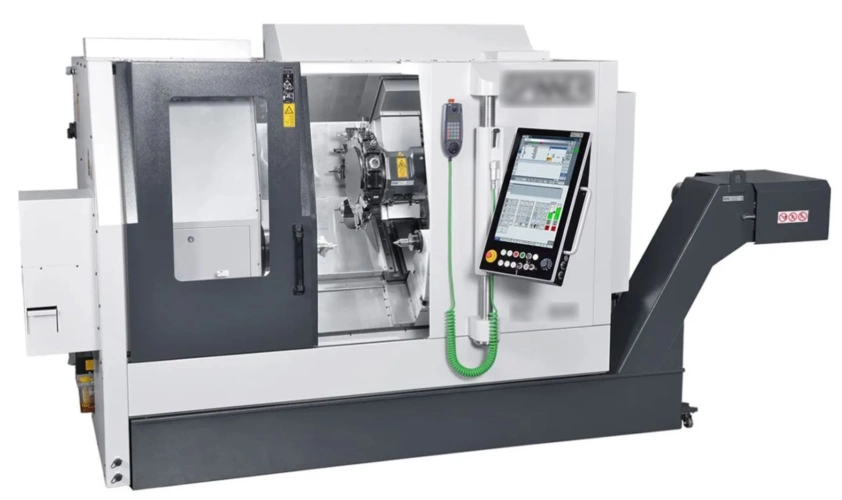

Horizontal-Drehmaschine ID 101917

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 27.04.2026
Anzeigen-ID 101917

Suchkriterien

Drehdurchmesser max. 400 mm
Drehlänge max. 650 mm
Stangendurchmesser max. 85 mm
Anzahl Revolver 1 Stück
Anzahl Werkzeuge im Arbeitsraum max. 16 Stück
Anzahl angetriebene Werkzeuge im Arbeitsraum max. 16 Stück
Gegenspindel? ja
Y-Achse? ja
Reitstock? ja
Werkzeugaufnahme [Typ] BMT45 VDI30 VDI40
CNC-Steuerung (Hersteller) Fanuc 31i Siemens Sinumerik One
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

Hauptspindel Drehzahl max. 5000 rpm

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Allrounder im Bereich Universaldrehen

Die Horizontal-Drehmaschine deckt etwa 80 % aller Drehteile ab. Sie ist in mehreren Varianten erhältlich, einschließlich Ausführungen mit zwei Spindeln und Y-Achse.

Überblick

deutlich kleinere Stellfläche im Vergleich zu ähnlichen Maschinen
robuste Konstruktion mit gehärteten und geschliffenen Gleitführungen
moderne, wassergekühlte Motorspindeln mit hoher Leistung und hohem Drehmoment
CNC-gesteuerter Reitstock oder Gegenspindel
Y-Achse (Option)
dynamischer Servo-Revolver mit bis zu 16 Werkzeugstationen

Weitere Technische Daten

X-Verfahrweg 275 mm
Y-Verfahrweg 90 mm
Z-Verfahrweg 700 mm
Stangendurchlass 65 - 85 mm
Spindeldrehzahl 3.400 - 5.000 U/min
Fräsintegration

Die Maschine verfügt über eine robuste Konstruktionen mit großen, gehärteten und geschliffenen Gleitführungen sowie steifen Monoblock-Gussbetten, die eine herausragende Stabilität und Langlebigkeit garantieren.

Zur Optimierung der Bearbeitungsprozesse sind die Radialrevolver so ausgelegt, dass sie beidseitig bis zu 32 Werkzeuge aufnehmen können, was die Bearbeitung an beiden Spindeln erleichtert.

Ein integrierter Werkzeugmesstaster ermöglicht die präzise Vermessung der Drehwerkzeuge direkt im Arbeitsraum.
