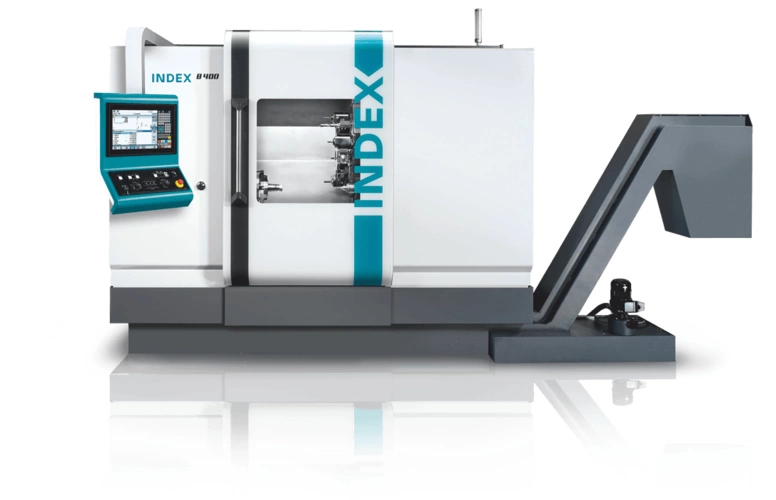

INDEX B400

Für schwer zerspanbare Materialien: steifes und schwingungsdämpfendes Maschinenbett, Arbeitsspindel mit Riemenantrieb für hohes Drehmoment, Drehlänge bis zu 1.200 mm

Die Universaldrehmaschine INDEX B400 besticht durch ihren innovativen Maschinenaufbau und hebt das universelle Drehen in eine neue Dimension.

Das steife und schwingungsdämpfende Maschinenbett in Mineralguß-Block-Bauweise sorgt für beste Ergebnisse beim Bearbeiten komplexer Werkstücke ab Losgröße 1. Mit einem hohen Spindeldrehmoment bis in die oberen Drehzahlbereiche können auch schwer zerspanbare Materialien zuverlässig bearbeitet werden. Besonderes Feature der INDEX B400 ist der komplett neu ausgelegte klar strukturierte Arbeitsraum für vielfältige Einsatzmöglichkeiten.

Eine Drehlänge bis zu 1.200 mm lässt vielfältige Bearbeitungsmöglichkeiten zu. Mit der optional verfügbaren Gegenspindel können Rückseitenbearbeitungen mit hoher Genauigkeit durchgeführt werden.

Der ergonomische Aufbau sorgt für schnelles Rüsten und einfaches Bedienen der Maschine.

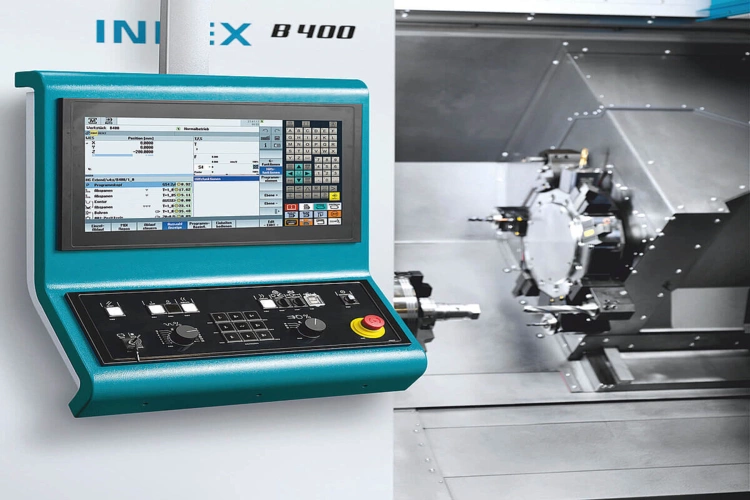

Das bewährte INDEX iXpanel Bedienkonzept und der 18,5“ Touch-Monitor liefern dem Bediener jederzeit alle relevanten Daten für eine wirtschaftliche Fertigung und den Zugang zu einer vernetzten Produktion.

Maschinenkonzept

• Klar strukturiertes und ergonomisch ausgereiftes Arbeitsraumkonzept
• Steifes Mineralgußbett in 45°- Block-Bauweise für hohe Genauigkeiten
• Arbeitsspindel mit Riemenantrieb für hohe Drehmomente
• Spindelkopf A8 / A11, Spindeldurchlass Ø 82 / 102 mm, Spannfutter bis Ø 315 / 400 mm
• Großzügig ausgelegte Bettführungen

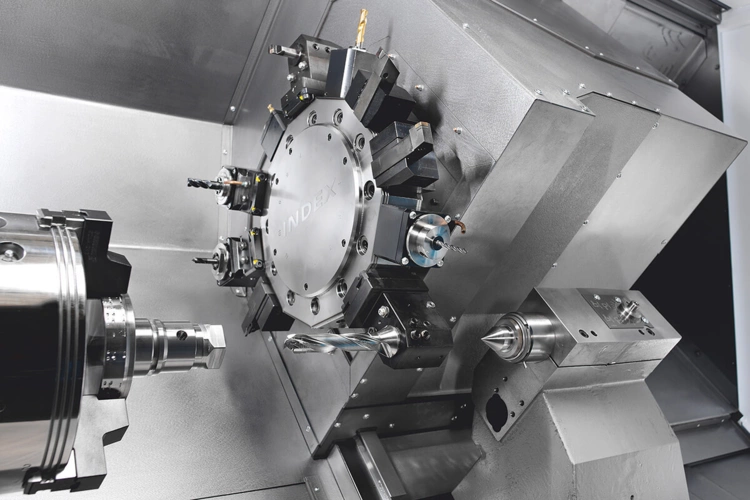

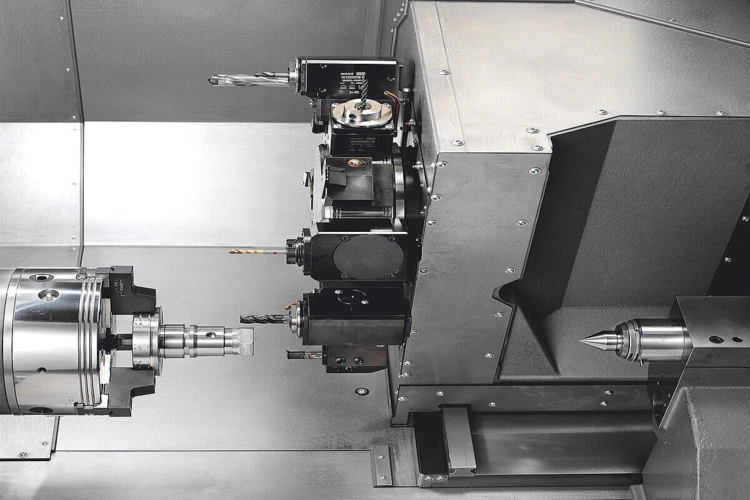

• Sternrevolver für 18 Werkzeuge mit VDI 30 / VDI 40-Aufnahme und W-Verzahnung für hohe Prozesssicherheit oder Scheibenrevolver für 12 Werkzeuge mit VDI 40-Aufnahme (nur in Verbindung mit Reitstock)
• Orthogonale, lineare Y-Achse für hohe Genauigkeit
• Große Achsenhübe X 360 mm / Y ±60 mm / Z 750 mm
• Optionen
  • Langversion mit Drehlänge bis zu 1.200 mm

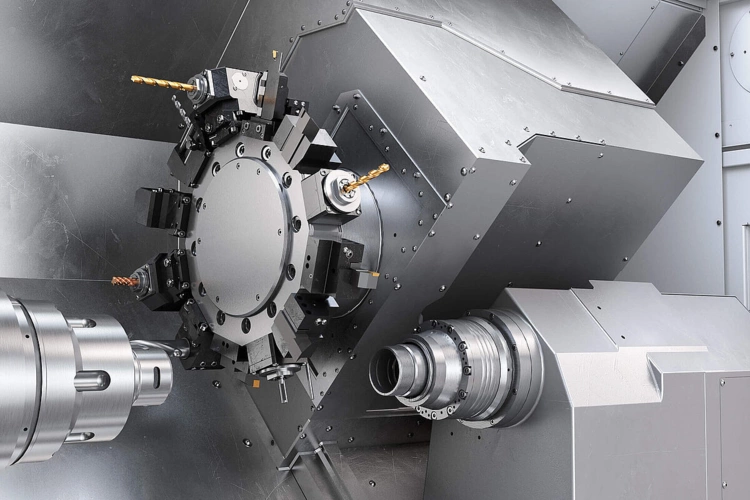

  • Gegenspindel mit A6 / A8 Schnittstelle
  • NC-Reitstock mit elektronisch steuerbarer Achse
  • Lünette, elektronisch positionierbar
  • Stangenpaket mit Kurzstangenlader
  • INDEX EcoFluid
  • Werkstückhandhabung

Strukturierter Maschinenaufbau

Die INDEX B400 CNC-Universaldrehmaschine steht für eine konsequente Weiterentwicklung bewährter Fertigungslösungen.

Individuell ausgestattet findet diese neue flexible Universaldrehmaschine ihren Platz sowohl im Werkzeug- und Prototypenbau als auch in der Produktion. Jahrzehntelang gesammeltes Know-How im universellen Drehen macht sich in zahlreichen konstruktiven Details bemerkbar, wie z.B. in einer Tasche in der Blechverkleidung oberhalb der Hauptspindel, die den kollissionsfreien Einsatz von sehr langen Bohrstangen ermöglicht, u.v.m.

Ergonomisches Bedienkonzept

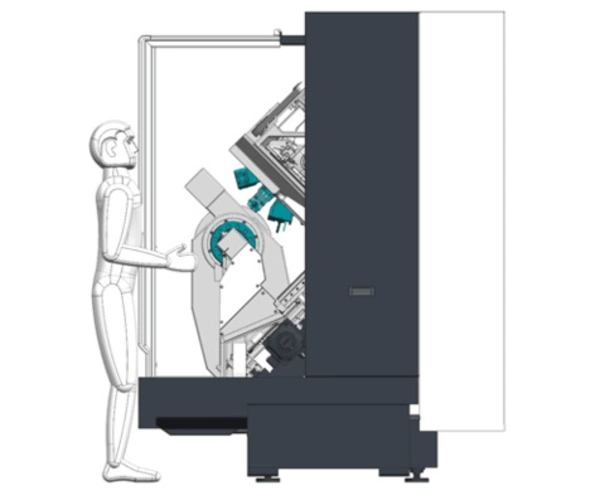

Der großzügig bemessene Arbeitsraum sorgt für beste Zugänglichkeit beim Rüsten der INDEX B400. Hauptspindel und Werkzeugrevolver der Universaldrehmaschine sind optimal erreichbar und sorgen so für schnelles und flexibles Auf- und Umrüsten. Das durchdachte Arbeitsraumkonzept mit steil abfallenden und glatten Abdeckungen ermöglichen einen idealen Spänefall und verhindert Spänenester.
