INDEX C100
- Erstellungsdatum:
Allgemeine Informationen
| Plochinger Straße 92, 73730 Esslingen am Neckar |
| 10.06.2024 |
| 100949 |
Suchkriterien
| 400 mm |
| 42 mm |
| 3 Stück |
| 14 Stück |
|
|
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
|
|
| 8000 rpm |
| 6.2 kW |
| 11 Nm |
| 110 mm |
| 5990 mm |
| 1706 mm |
| 2138 mm |
| 5,7 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung

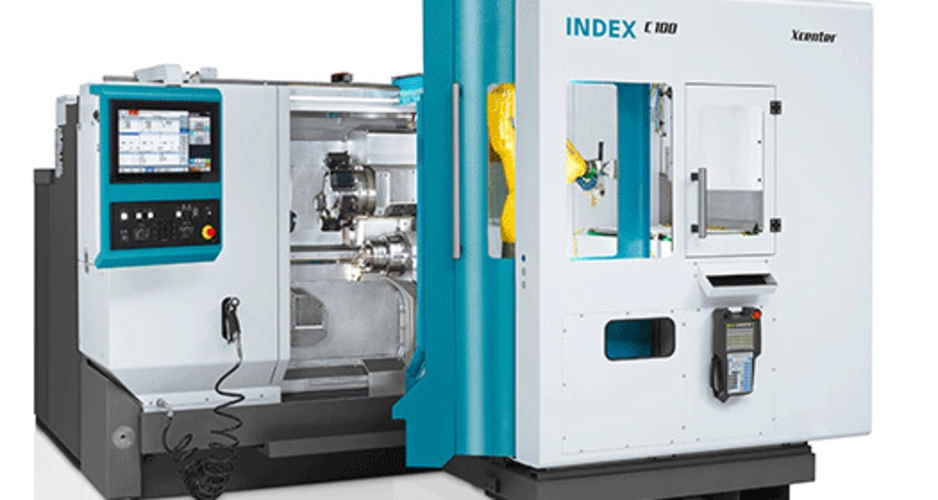

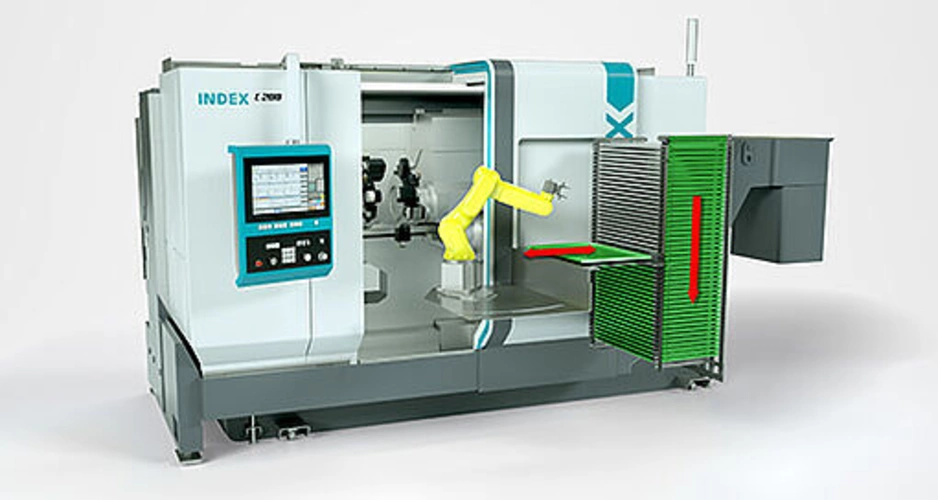

Drehlänge max. 400 mm, Stangendurchmesser max. 42 mm, optionale Roboterzelle

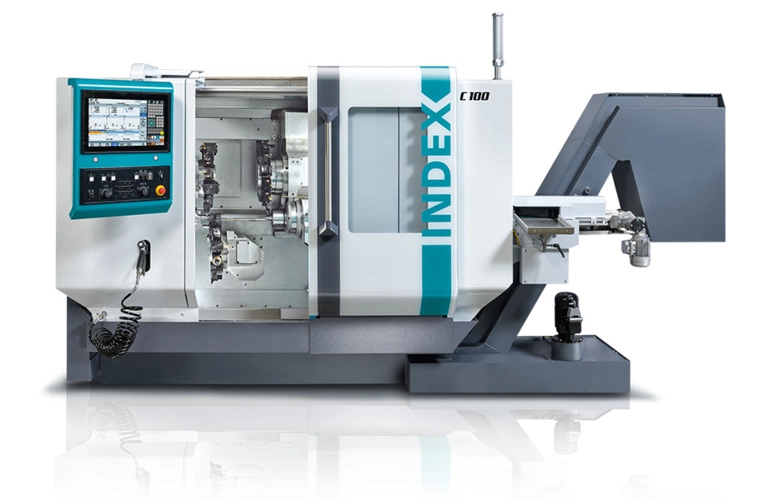

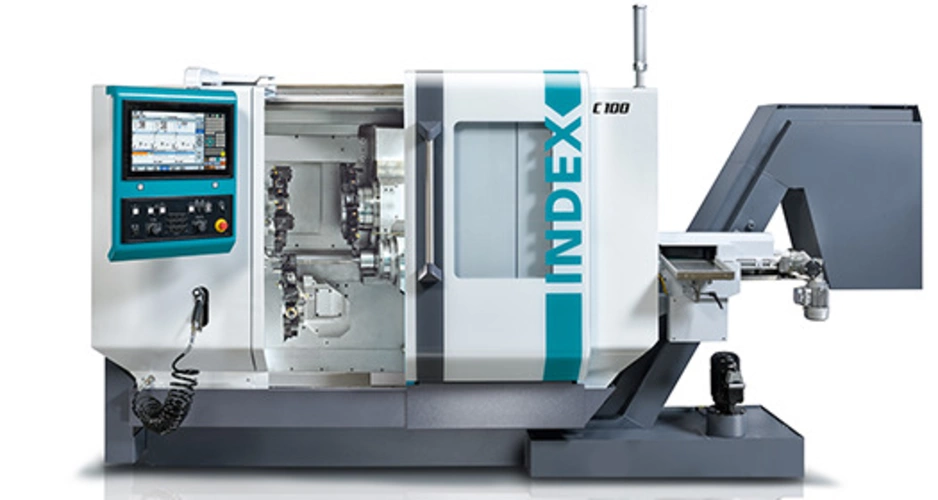

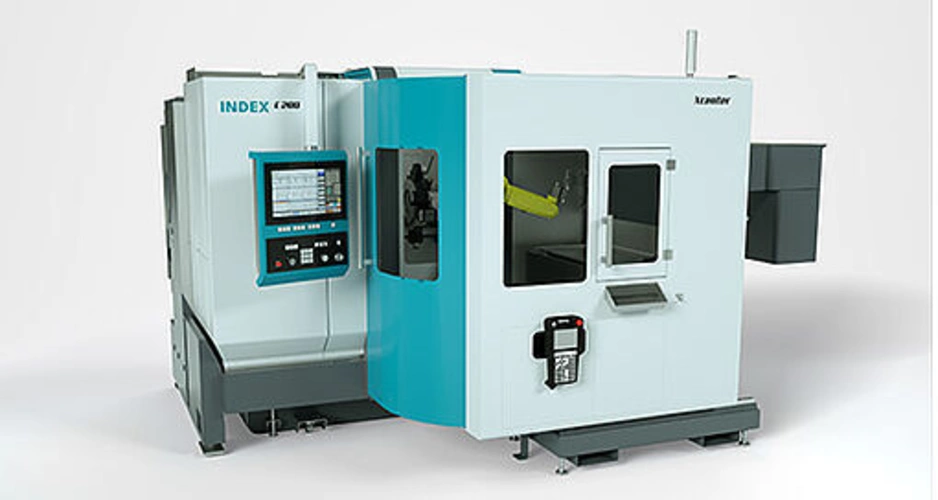

Trotz kompakter Außenmaße bieten die INDEX C100 und C200 als 2- oder 3-Revolver-Maschinen einen großzügigen Arbeitsraum für die Komplettbearbeitung von Werkstücken. Das Führungssystem INDEX SingleSlide gewährleistet eine sehr hohe Dynamik bei optimaler Schwingungsdämpfung. Dies wirkt sich sehr positiv auf Werkstückqualität und Werkzeugstandzeiten aus, bei gleichzeitig reduzierten Stückzeiten.
Das Maschinenkonzept
- Klar strukturiertes und ergonomisch ausgereiftes Arbeitsraumkonzept
- Spindeldurchlass C100: 42 mm / C200: 65 oder 90 mm
- 2 leistungsstarke, baugleiche Motorspindeln
Maximale Teilevielfalt durch 3 Revolver und 42 Werkzeuge - Vollwertige Rückseitenbearbeitung
- Hohe Beschleunigung (1g) und hohe Eilgänge bis zu 60 m/min
- Schnelle Revolverschaltung
- Simultanbearbeitung mit 2 oder 3 Revolvern
- Bearbeitung mit unterem Revolver an Haupt- und Gegenspindel möglich
- Sehr gute Schwingungsdämpfung durch INDEX SingleSlide
- Steuerung: Wahlweise Siemens 840D sl oder Fanuc 31i-B
Zwei leistungsstarke Spindeln

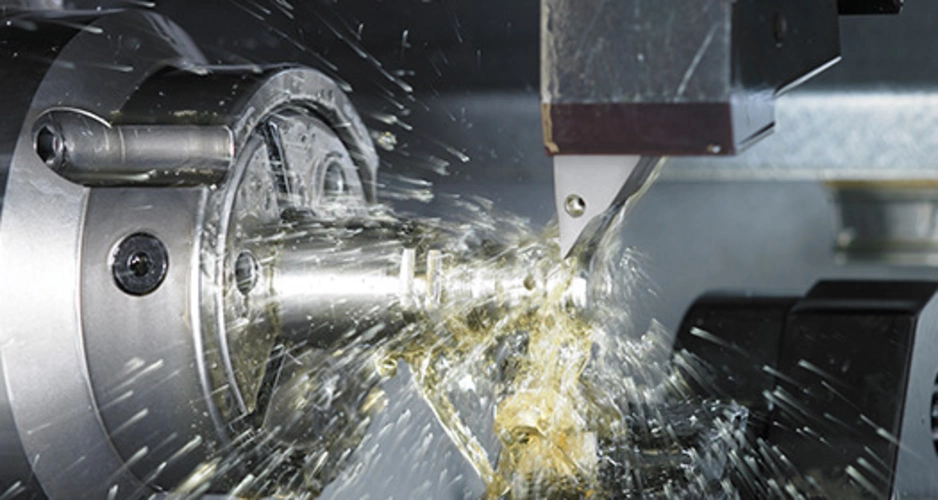

Die zwei leistungsstarken Motorspindeln sorgen für eine besonders kraftvolle Zerspanung. Haupt- und Gegenspindel sind baugleich und flüssigkeitsgekühlt. Der Eilgang der Gegenspindel beträgt 60 m/min (C100).

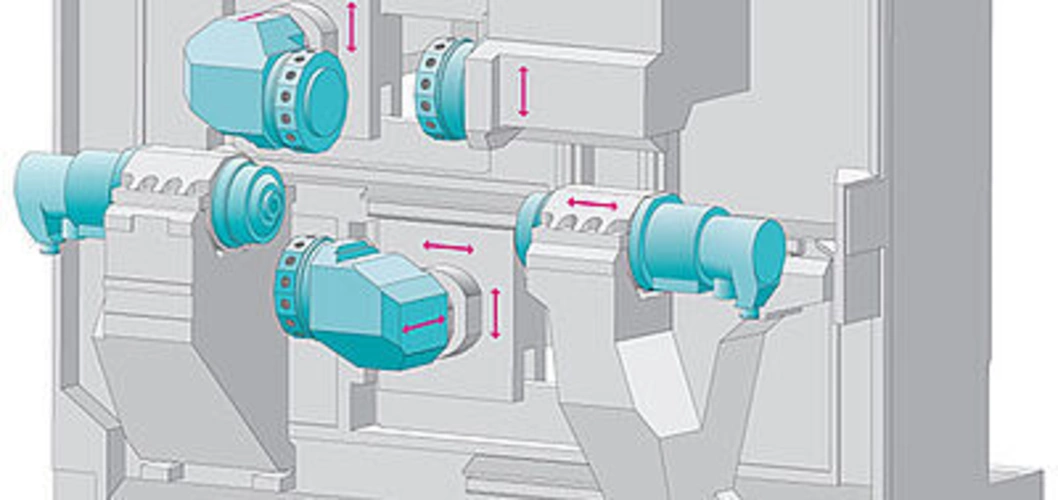

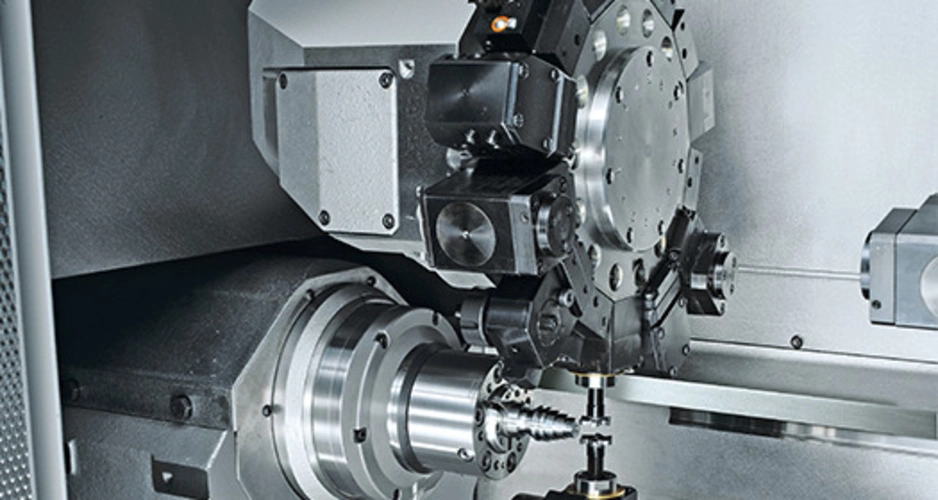

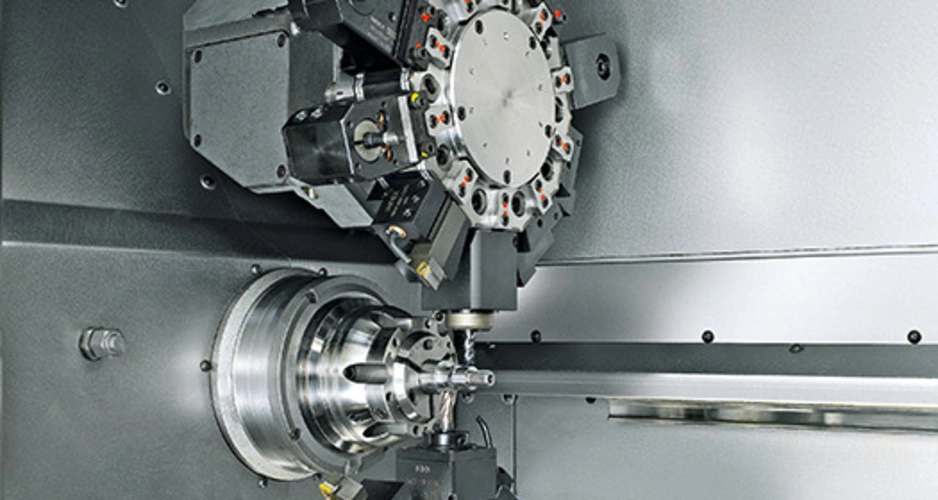

Drei Revolver mit maximal 42 Stationen
Der große Werkzeugvorrat mit max. 3 x 14 Stationen und die patentierte INDEX W-Verzahnung sorgen auch bei kleinen Losgrößen für kurze Rüstzeiten. Die außerordentlich hohe Dynamik sowie die schnelle Revolverschaltung senken die Span-zu-Span-Zeiten.
Zwei Y-Achsen für optimale Arbeitsteilung
2 x Y-Achse an der Hauptspindel oder je 1 x an Haupt- und Gegenspindel möglich. So können auch komplexe Arbeitsabläufe optimal aufgeteilt und Stückzeiten reduziert werden.
Integriertes Handhabungssystem zur Teileabführung
Die integrierte Portalabnehmeeinrichtung sorgt für eine schnelle und beschädigungsfreie Werkstückentnahme. Zusätzlich kann das Stangenreststück separat aus der Hauptspindel entnommen werden.
