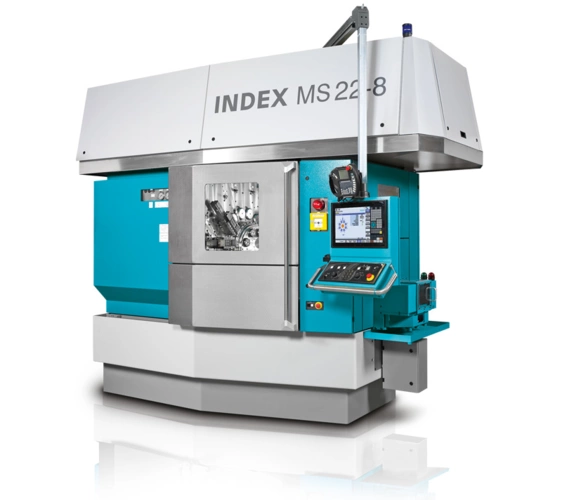

INDEX MS22-8

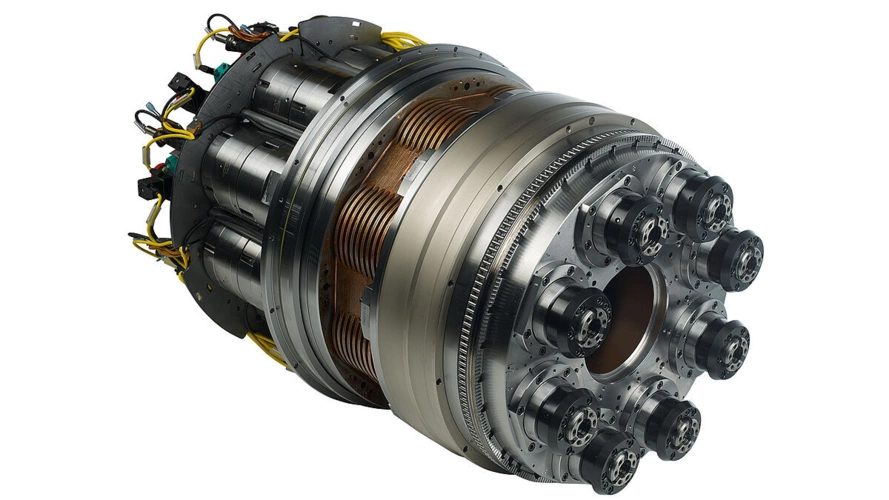

Acht Hauptspindeln, bis zu zwei Schwenk-Synchronspindeln und bis zu 16 Werkzeugträger, welche in XYZ konfiguriert werden können: Mit der INDEX MS22-8 bieten wir ein Maschinenkonzept, das allen Anforderungen und höchsten Ansprüchen gerecht wird.

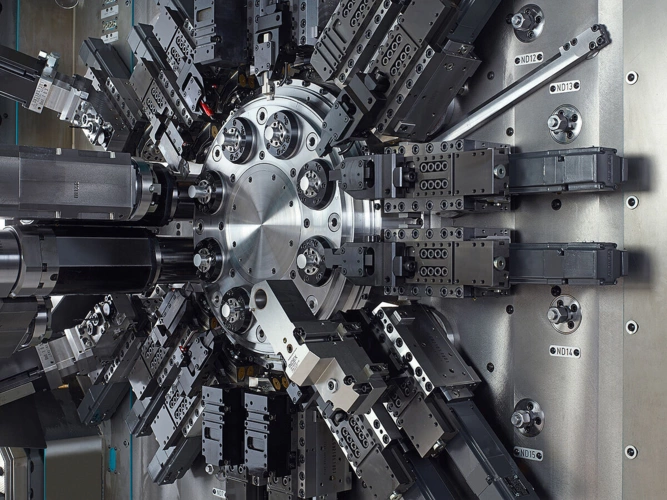

Konsequent wurde die INDEX MS22-8 für die Anwendung modernster Fertigungstechnologien entwickelt. Der Arbeitsraum ist großzügig ausgelegt und vor allem beim Umrüsten lassen sich durch die freie Zugänglichkeit Rüstkosten minimieren. Selbst bei voller Werkzeugbestückung ist der freie Spänefall gewährleistet.

Maschinenkonzept

• Frei zugänglicher Arbeitsraum und damit ausgesprochen rüstfreundlich
• Hochdynamische Schlitten mit Gleitführung (X-Achse)
• Verschleißfreie Z-Achse durch hydrostatisch gelagerte Pinolen
• Frontoffene Maschine zur Stangenbearbeitung
• Futterteilebearbeitung mit Be- und Entladung durch Roboter
• Gerichtete Teileabführung durch Linearhandling
• Äußerst schnelle Schwenk-Synchronspindeln mit C-Achse
• Schwenkarm wird in der Bearbeitungsposition mit dreiteiliger Hirth-Verzahnung verriegelt und sorgt somit für höchste Steifigkeit
• Max. 6 Werkzeuge zur Rückseitenbearbeitung pro Schwenk-Synchronspindel

Die Ausbauvarianten

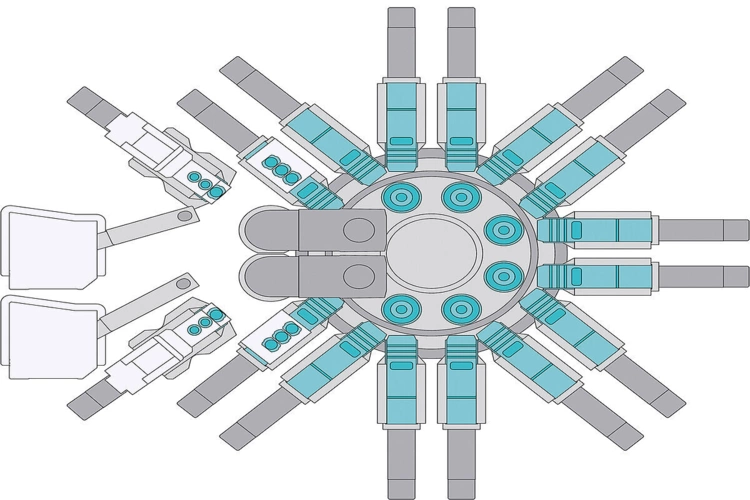

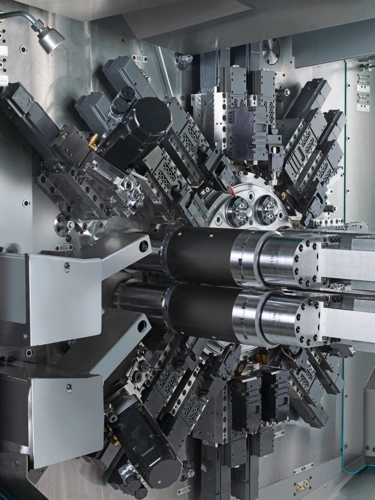

Der Doppelvierspindler

• Zusätzliche Stückzeitreduzierung durch die gleichzeitige Fertigung von 2 Werkstücken

• 14 Werkzeugträger mit 1 oder 2 Achsen (optional auch Y-Achse)

• 2 Schwenk-Synchronspindeln

• 2 Rückseitenschlitten (Option) mit je 3 Werkzeugen, davon bis zu 2 angetrieben

  Ihr Vorteil: Zwei gleiche oder zwei unterschiedliche Werkstücke können parallel bearbeitet werden.
  Resultat: geringe Stückzeiten.

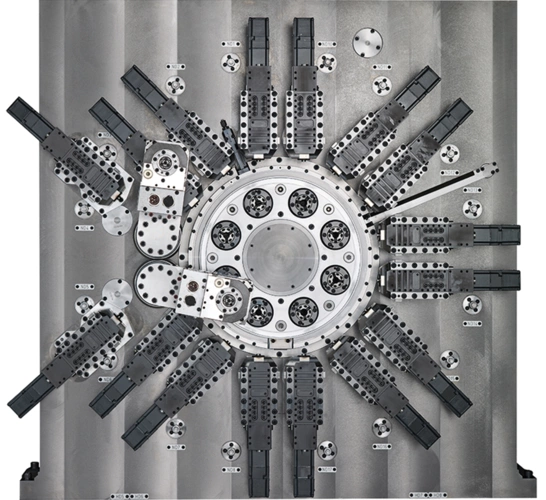

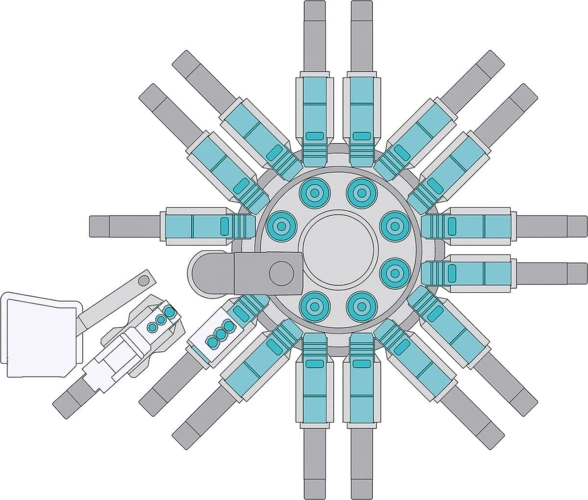

Achtspindlige Bearbeitung mit simultaner Rückseitenbearbeitung

• Frontseitige Bearbeitung mit bis zu 15 Werkzeugträgern X/Z (optional Y-Achse)
• Gleichzeitig abstichseitige Bearbeitung
• 1 Schwenk-Synchronspindel
• 1 Rückseitenschlitten
• vielseitige Bearbeitungsmöglichkeiten
• Bearbeitung hoch komplexer Werkstücke möglich

Ihr Vorteil: Taktzeitreduzierung bei zeitbestimmender Rückseitenbearbeitung
