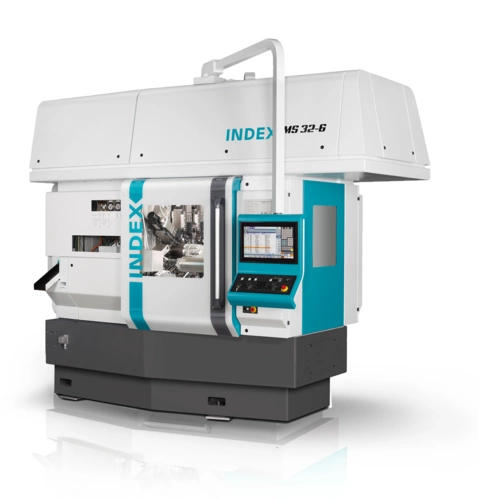

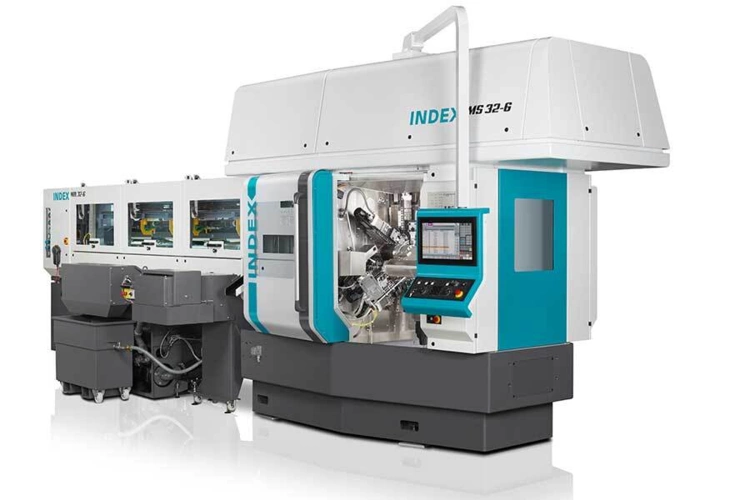

INDEX MS32-6

Sechs Hauptspindeln, bis zu zwei Schwenk-Synchronspindeln und bis zu zwölf Werkzeugträger, welche als Querschlitten X/Z, Stechschlitten X oder Bohrschlitten Z frei konfiguriert werden können: Mit dem Mehrspindeldrehautomaten INDEX MS32-6, der abgestimmt auf den jeweiligen Bedarf konfiguriert werden kann, bietet INDEX ein Maschinenkonzept, das allen Anforderungen und höchsten Ansprüchen gerecht wird.

Durch das neue INDEX-Schnellspannsystem, die patentierte W-Verzahnung und den ergonomischen frontoffenen Arbeitsraum werden die Rüstzeiten minimiert. Höchste Dynamik und geringste Nebenzeiten sind eine weitere Voraussetzung für niedrige Stückkosten.

Maschinenkonzept der INDEX MS32-6

• Hochdynamische Querschlitten mit Gleitführung (X-Achse)
• Verschleißfreie Z-Achse durch hydrostatisch gelagerte Pinolen
• Stech- und Bohrschlitten für höchste Zerspanleistung bei kürzesten Bearbeitungszeiten
• Frei zugänglicher Arbeitsraum und damit ausgesprochen rüstfreundlich

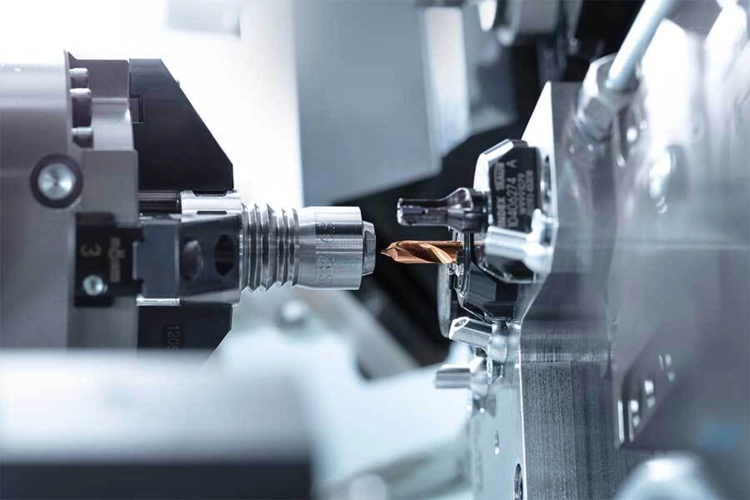

• Schnelles Einrichten der Werkzeuge durch INDEXSchnellspannsystem mit W-Verzahnung
• Futterteilebearbeitung mit Be- und Entladung durch Linearoder Roboterhandling
• Äußerst schnelle Schwenk-Synchronspindeln mit C-Achse - der Schwenkarm wird in der Bearbeitungsposition mit einer dreiteiligen Hirth-Verzahnung verriegelt und sorgt somit für höchste Steifigkeit
• Bis zu 6 Werkzeuge zur Rückseitenbearbeitung pro Schwenk-Synchronspindel

Der Baukasten

• Maximal 12 Werkzeugträger mit 1 oder 2 Verfahrachsen
• Y-Achse (optional)
• 1 Synchronspindel
• Variabler Einsatz der Werkzeugträger zur Innen- und Außenbearbeitung
• Einsatz mehrerer Werkzeuge pro Werkzeugträger möglich
• Querbearbeitung mit angetriebenen Werkzeugen
• C-Achse und Mehrkantdrehen für erweiterte Einsatzmöglichkeiten

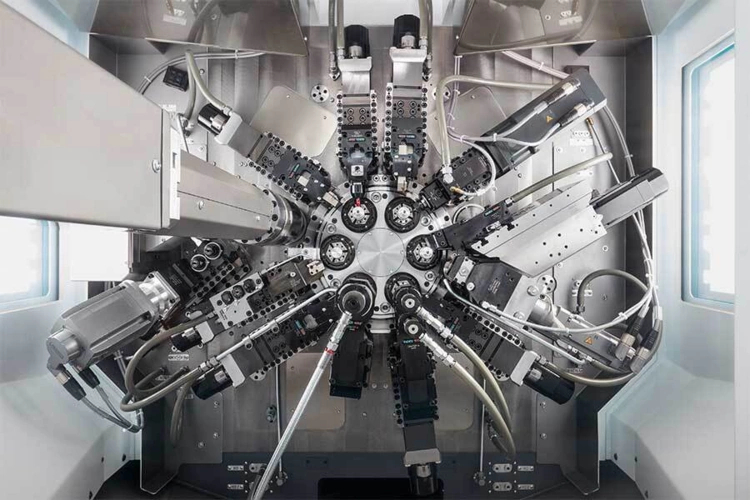

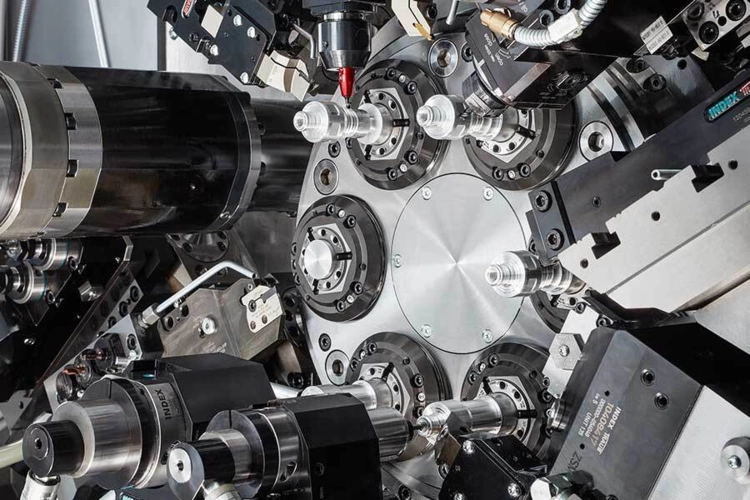

Das Kernstück: Die Spindeltrommel

In jeder Lage ermöglicht die kompakte Spindeltrommel durch den Einsatz einer Hirth-Verzahnung höchste Präzision.

Das Kernstück bilden sechs in der Spindeltrommel integrierte, fluidgekühlte Motorspindeln. Stufenlose Drehzahlregelung, hohe Durchzugskraft, geringe Baugröße, Wartungsfreiheit und moderne Synchrontechnik – das sind Kriterien, an denen Sie einen INDEX CNC-Mehspindeldrehautomaten erkennen.

Unabhängige Drehzahlen

Während der Bearbeitung ist für jede Spindellage und jede Werkzeugschneide stets die optimale Drehzahl - die selbst während der Werkzeugeingriffe noch variiert werden kann - programmierbar.

Das Ergebnis sind optimierter Spänebruch, höchste Oberflächengüte, kurze Stückzeiten und längere Werkzeugstandzeiten. Sie können auch hochfeste Werkstoffe bearbeiten, die bisher für Mehrspindler kaum geeignet waren Drehzahländerungen sind während der Trommelschaltung möglich, somit entstehen keine zusätzlichen Nebenzeiten.
