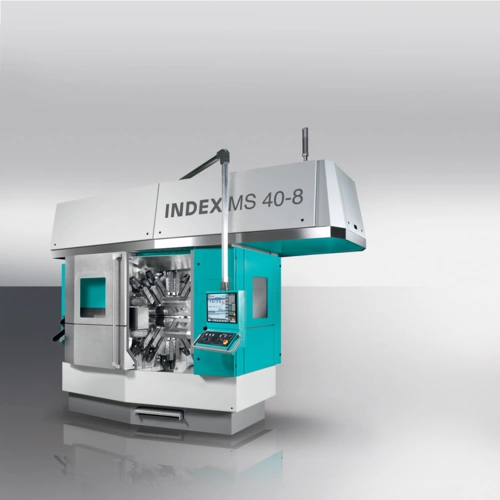

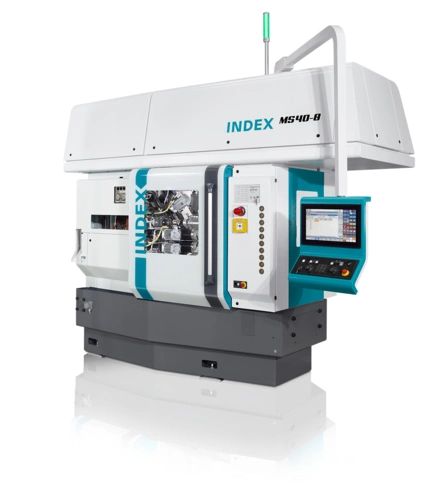

INDEX MS40-8

Produktiver mit 8 Spindeln

Mit der INDEX MS40-8, die ganz nach Wunsch konfiguriert werden kann, bieten wir ein Maschinenkonzept, das allen Anforderungen und höchsten Ansprüchen gerecht wird. 8 Hauptspindeln, bis zu 2 Schwenk-Synchronspindeln und bis zu maximal 18 Werkzeugträger, welche in XYZ konfiguriert werden können, erlauben hochproduktive Fertigungsmöglichkeiten.

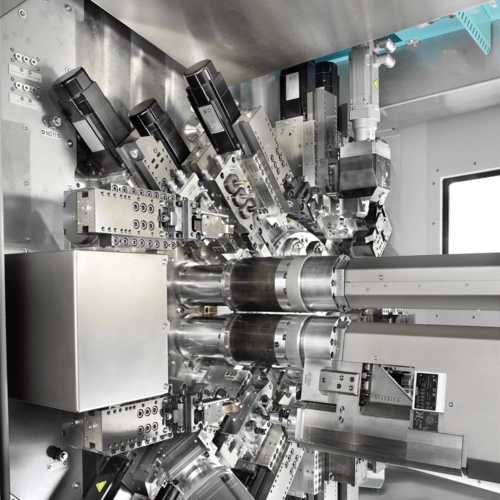

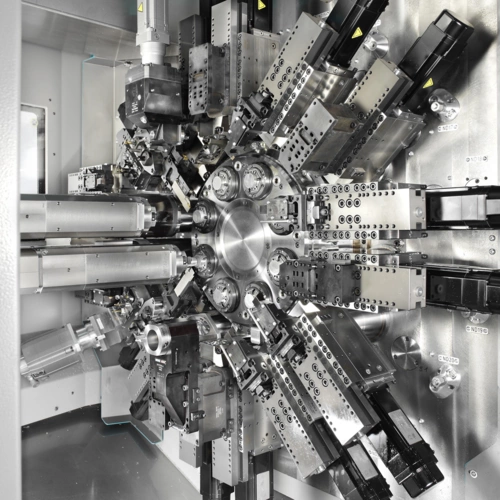

Konsequent wurde die INDEX MS40-8 für die Anwendung modernster Fertigungstechnologien entwickelt. Der Arbeitsraum ist großzügig ausgelegt und vor allem beim Umrüsten lassen sich durch die freie Zugänglichkeit Rüstkosten minimieren.

Selbst bei voller Werkzeugbestückung ist der freie Spänefall gewährleistet.

Maschinenkonzept

• Frei zugänglicher Arbeitsraum und damit ausgesprochen rüstfreundlich
• Hochdynamische Schlitten mit Gleitführung (X-Achse)
• Verschleißfreie Z-Achse durch hydrostatisch gelagerte Pinolen
• Frontoffene Maschine zur Stangenbearbeitung
• Futterteilebearbeitung mit Be- und Entladung durch Roboter
• Gerichtete Teileabführung durch Linearhandling

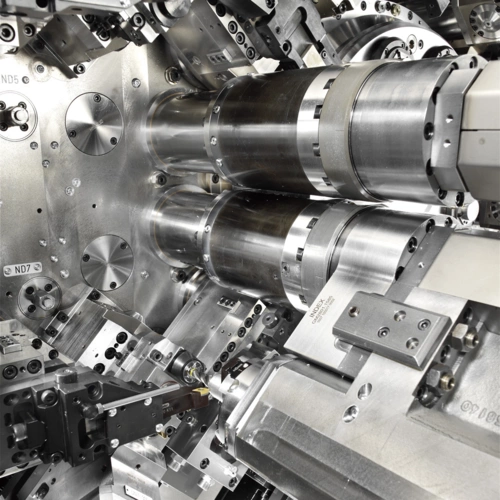

• Äußerst schnelle Schwenk-Synchronspindeln mit C-Achse
• Schwenkarm wird in der Bearbeitungsposition mit dreiteiliger Hirth-Verzahnung verriegelt und sorgt somit für höchste Steifigkeit
• Max. 7 Werkzeuge zur Rückseitenbearbeitung pro Schwenk-Synchronspindel

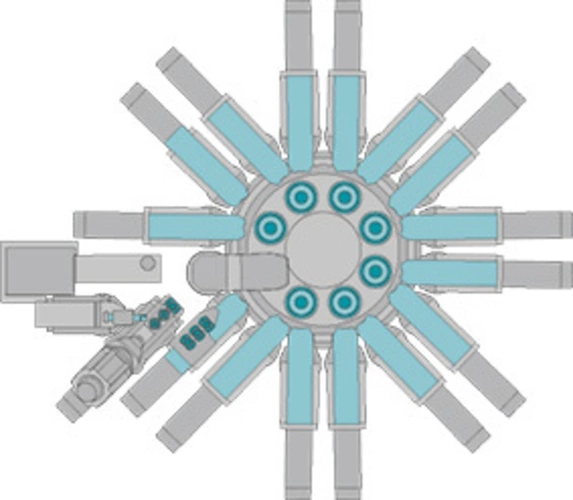

Vollausbau

• 14 Werkzeugträger mit 1, 2 oder 3 Verfahrachsen
• Hinterbohrschlitten mit bis zu 7 Werkzeugen davon max. 4 angetrieben für abstichseitige Bearbeitung
• Mehrfachbestückung der Schlitten möglich
• Nur die Werkzeughalter bestimmen die Bearbeitungsrichtung (Innen oder Außen)
• Quer- und stirnseitige Bearbeitung mit angetriebenen Werkzeugen

Ihr Vorteil: Stückzeitreduzierung durch 8 Arbeitsspindeln

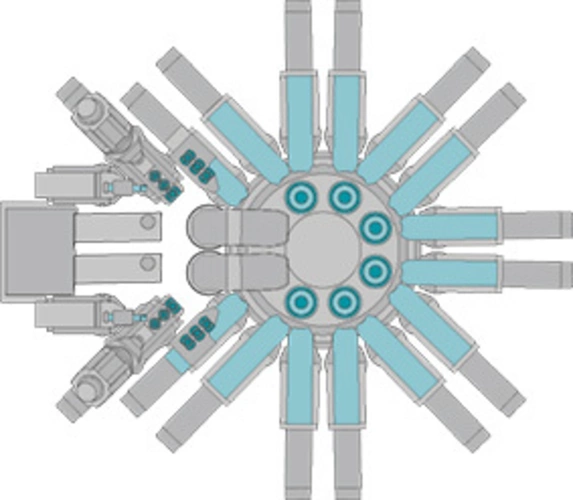

Doppelvierspindler

• 2 x 4 Spindeln zur gleichzeitigen Fertigung von 2 Werkstücken
• Pro Werkstück sind verfügbar: 6 x X/Z-Schlitten, 1 x Synchronspindel, 1 x Abstechschlitten mit HiBo-Werkzeugen, 1 x HiBo-Schlitten X-NC, 1 x HiBo-Schlitten X/Z-NC
• Trommel-Schaltung: 3 x 90°= 270°(2 „Maschinen“)
• Mehrfachbestückung der Schlitten möglich

Ihr Vorteil: Stückzeitreduzierung durch parallele Fertigung

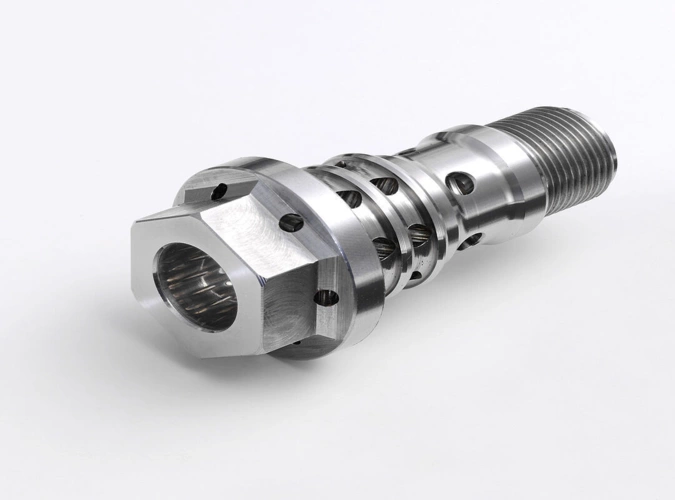

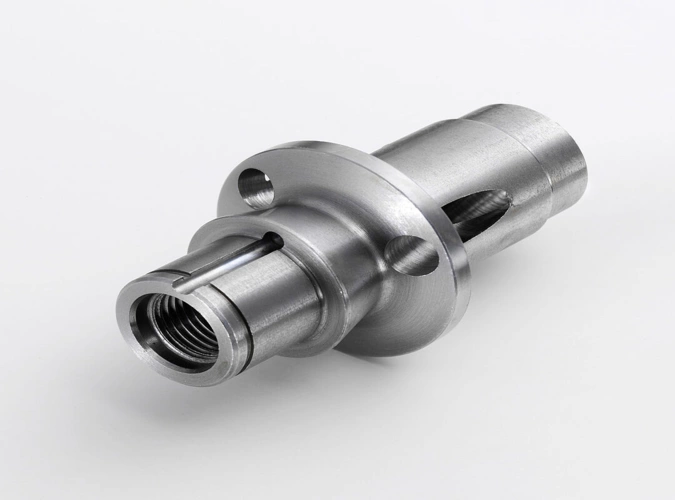

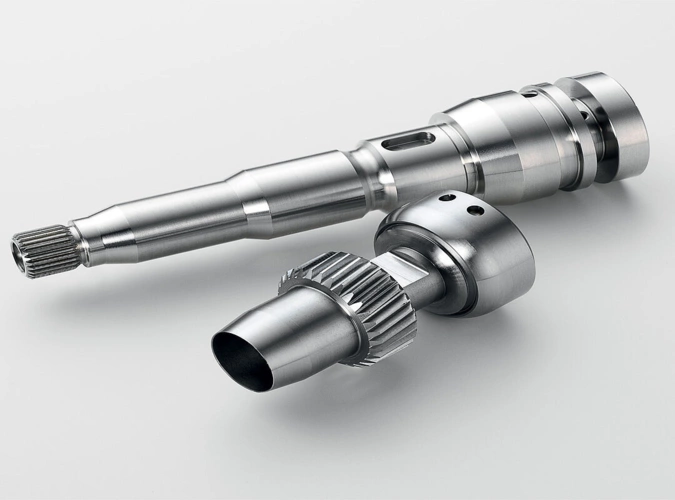

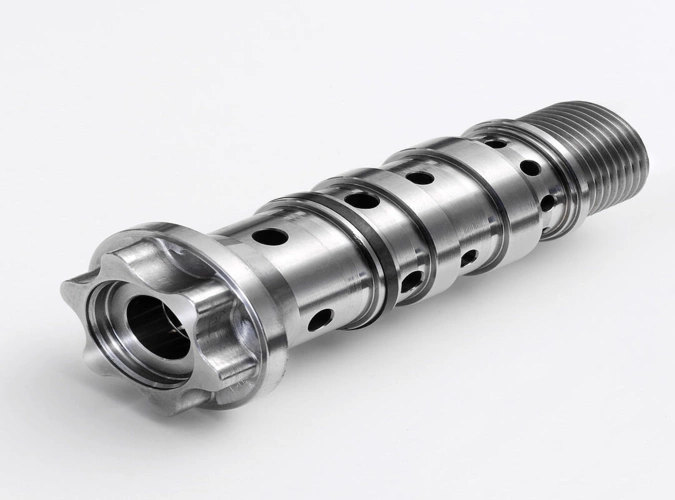

INDEX CNC-Mehrspindeldrehautomat mit angetriebenen Werkzeugen eröffnen Ihnen völlig neue Möglichkeiten, wie beispielsweise außermittiges Bohren und Gewindeschneiden, Schrägbohren, Querbohren, Konturfräsen, Abwälzfräsen (Verzahnen) und das Mehrkantdrehen.
