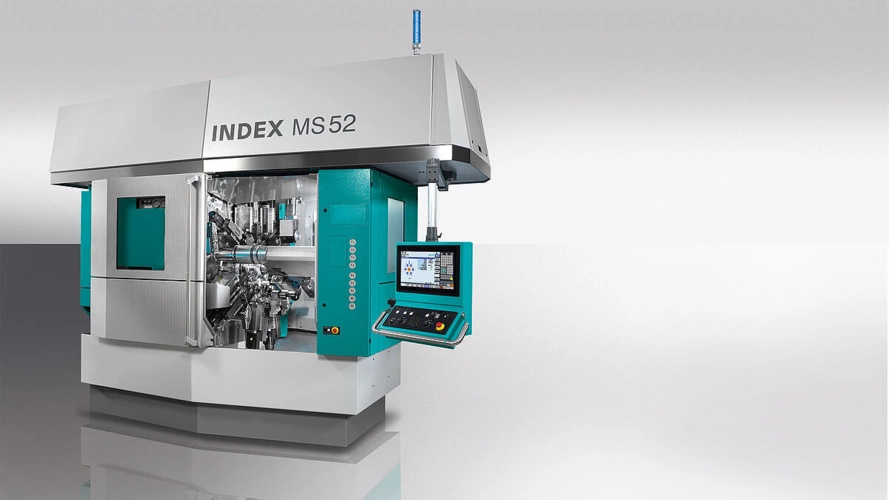

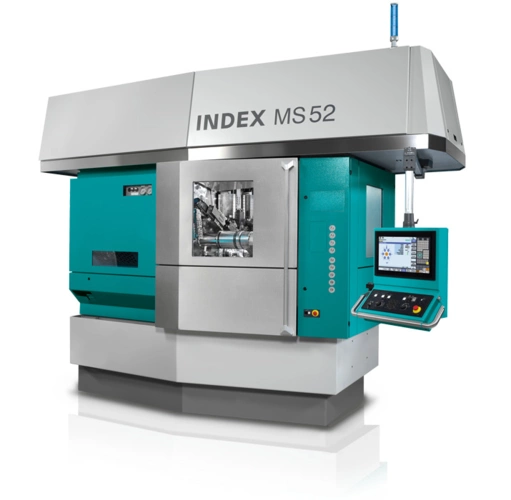

INDEX MS52-6

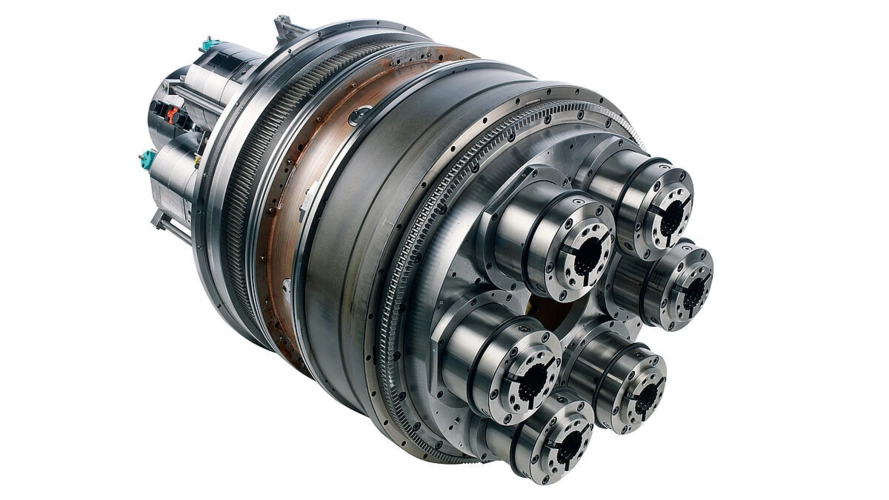

Mit der MS52-6, die ganz nach Wunsch konfiguriert werden kann, bieten wir ein Maschinenkonzept, das allen Anforderungen und höchsten Ansprüchen gerecht wird. 6 Hauptspindeln, bis zu 2 Schwenk-Synchronspindeln und bis zu 12 Werkzeugträger, welche in X Y Z konfiguriert werden können, erlauben ungeahnte fertigungstechnische Möglichkeiten.

Konsequent wurde die MS52-6 für die Anwendung modernster Fertigungstechnologien entwickelt. Der Arbeitsraum ist großzügig ausgelegt und vor allem beim Umrüsten lassen sich durch die freie Zugänglichkeit Rüstkosten minimieren. Selbst bei voller Werkzeugbestückung ist der freie Spänefall gewährleistet.

Maschinenkonzept

• Frei zugänglicher Arbeitsraum und damit ausgesprochen rüstfreundlich

• Hochdynamische Schlitten mit Gleitführung (X-Achse)

• Verschleißfreie Z-Achse durch hydrostatisch gelagerte Pinolen

• Frontoffene Maschine zur Stangenbearbeitung

• Futterteilebearbeitung mit Be- und Entladung durch Roboter oder Linearhandling

• Äußerst schnelle Schwenk-Synchronspindeln mit C-Achse

• Schwenkarm wird in der Bearbeitungsposition mit dreiteiliger Hirth-Verzahnung verriegelt und sorgt somit für höchste Steifigkeit

• Max. 6 Werkzeuge zur Rückseitenbearbeitung pro Schwenk-Synchronspindel

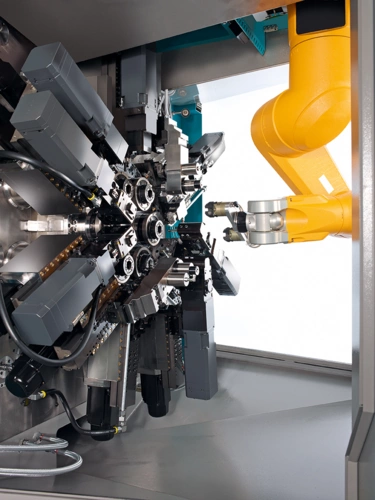

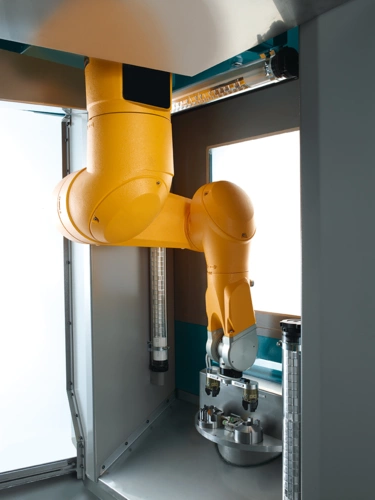

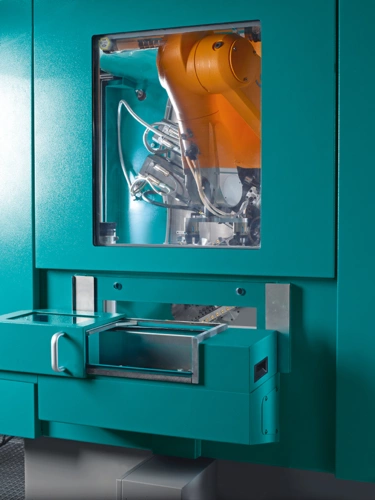

Produktivitätsfaktor Roboter

Automatisiertes Werkstückhandling mit Roboter sorgt für optimale Fertigung

• Flexible, lageorientierte Be- und Entladung in allen 6 Spindellagen durch im Arbeitsraum integrierten Roboter mit Doppelgreifer
• Beschädigungsfreie Zu- und Abführung auch für empfindliche Teile
• Kurze Be- und Entladezeiten auch in Verbindung mit 2-fach oder 4-fach Greifer für Doppel-Dreispindlige Fertigung
• Bestens geeignet für Pick-and-Place zur Anbindung an Transportbänder oder Palettiersysteme

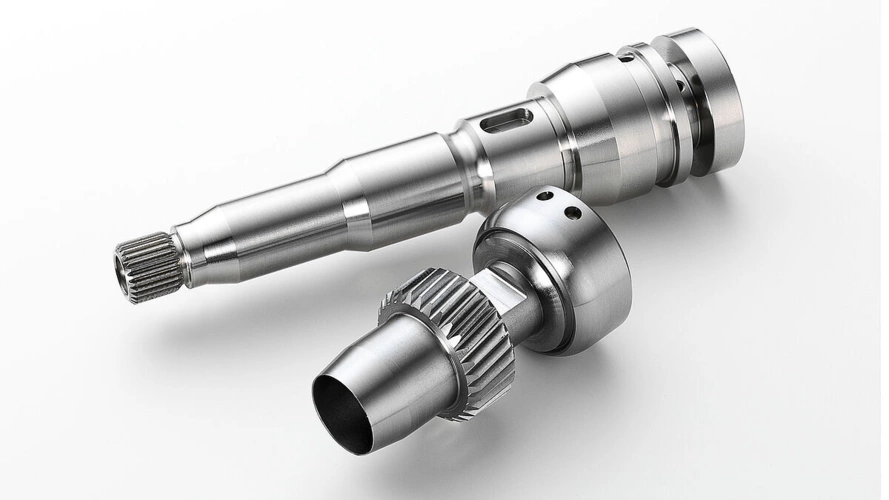

• Bearbeitung von vorgeformte Teile, Schmiede- oder Fließpressteile bis ca. 125 mm

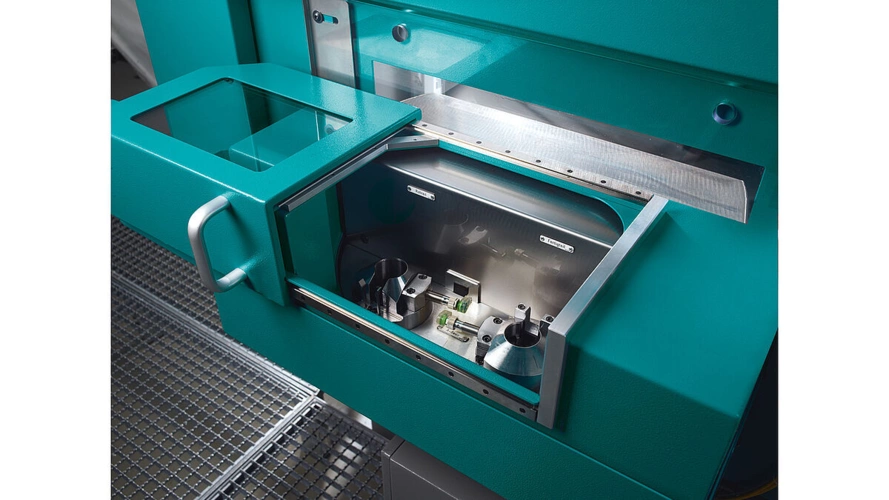

Der Schwenkteller: Übergabe zur peripheren Handlings-Schnittstelle

• Standardisierte Schnittstelle (sowohl mechanisch als auch elektrisch)
• Geschlossenes System, daher kaum Ölaustrag
