Kegelrad-Fräsmaschine ID 101696

Zahnbreite max. 58 mm, kleinster / größter Spiralwinkel 0° / 60°, kleinste / größte Zähnezahl 6 / 180, kleinstes / größtes Übersetzungsverhältnis 1:1 / 1:10, Werkstückspindel-Durchlass 90 mm, Werkstückspindel-Drehzahl max. 1.500 U/min

Wälzschälen für Innenverzahnungen
Teilkreis-Durchmesser 60 – 300 mm
Zahnbreite max. 70 mm

Wälzschälen für Außenverzahnungen
Teilkreis-Durchmesser 50 – 210 mm
Zahnbreite max. 70 mm

Diese Kegelrad-Fräsmaschine setzt aufgrund der kontinuierlichen Weiterentwicklung des Vertikalkonzepts neue Maßstäbe in der Trockenbearbeitung. Alle Kegelradmaschinen dieser Baureihe sind mit einem thermostabilen und schwingungsdämpfenden Maschinenbett ausgestattet. Durch die optimierte Achsanordnung der Fräsmaschine sorgen verringerte Verfahrwege für eine deutlich geringere Belastung der Antriebskomponenten und gleichzeitig für eine steifere Ausprägung des Gesamtsystems. Darüber hinaus ermöglicht ein integrierter Entgrater mittels PULSAR-Verfahren höchste Produktivität sowie maximale Prozesssicherheit. Durch den Einsatz des optionalen Wälzschälverfahrens lässt sich die Flexibilität und Produktivität der Maschine noch deutlich steigern.

Überblick

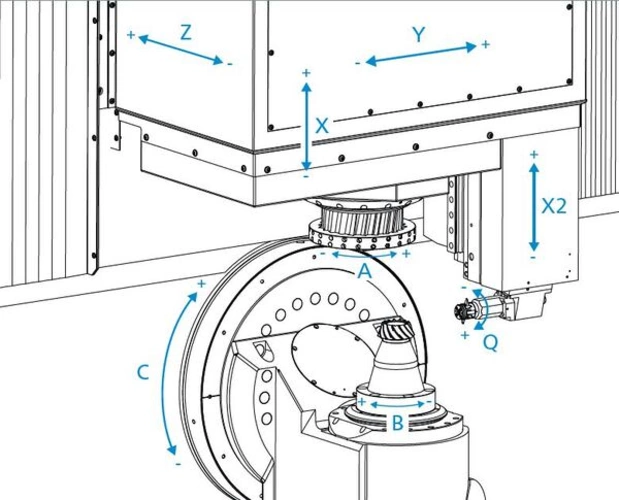

• Kontinuierliche Weiterentwicklung des Vertikalkonzepts mit minimalen Verfahrwegen

• Neue Werkstoffe mit besten Dämpfungseigenschaften bei hoher Steifigkeit und thermischer Stabilität

• Integriertes Entgraten in der gleichen Aufspannung wie beim Verzahnen

• Neue Bediensoftware mit Touchscreen-Display und übersichtlicher Gestaltung der Anzeigen

• Einfacher Wechsel der Spannvorrichtung durch vertikale Spindelanordnung

• Optionales Wälzschälen von Innen- und Außenverzahnungen mittels zylindrischer Vollwerkzeuge

• Optimale Energieeffizienz durch Rekuperation und bedarfsgesteuerte Aggregate
