Kegelrad-Fräsmaschine ID 101697

Zahnbreite max. 90 mm, kleinster / größter Spiralwinkel 0° / 60°, kleinste / größte Zähnezahl 6 / 180, kleinstes / größtes Übersetzungsverhältnis 1:1 / 1:10, Werkstückspindel-Durchlass 190 mm, Werkstückspindel-Drehzahl max. 450 U/min

Das Vertikalkonzept der Kegelrad-Fräsmaschine und die Direktantriebe für den Werkzeug-, Werkstück- und Grundwinkelantrieb prädestinieren sie für das moderne Trockenfräsen von Kegelrädern mit beschichteten Hartmetallmessern. Die Kegelrad-Fräsmaschine ist ausschließlich für die Trockenbearbeitung vorgesehen. In Verbindung mit den Hochleistungswerkzeugen ARCON und SPIRON sind mit der Kegelrad-Fräsmaschine alle gängigen Spiralkegelräder im einzelteilenden oder kontinuierlich teilenden Verfahren äußerst wirtschaftlich herstellbar.

Überblick

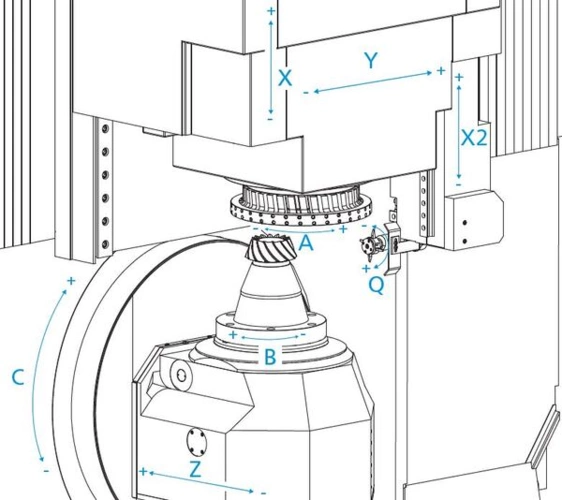

• 6-achsige CNC-Maschine für hocheffizientes Trockenfräsen von Kegelrädern

• Optimaler Spänefluss durch vertikale Spindelanordnung

• Bearbeitung: Kontinuierlich teilend, einzelteilend, Geradverzahnung

• Hochleistungswerkzeuge aus Hartmetall

• Höchste Verzahnungs- und Oberflächenqualität

• Kurze Einricht- und Aufspannzeiten

• Optional: Automatische Entgratung, Werkstück-Messsystem KOMPASS

• Hervorragend geeignet für die automatisierte Beladung
  Energieeffizient
