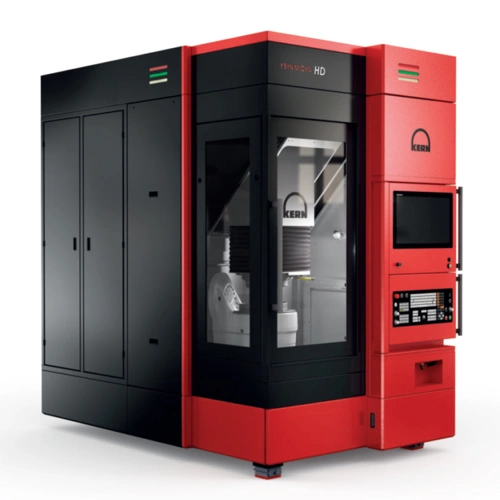

KERN Micro HD+

Serien- und Prototypenfertigung im Grenzbereich des Machbaren, genauer und produktiver als vergleichbare 5-Achs-Fräsmaschinen

Die Micro HD+ verspricht höchste Prozessstabilität in der Vielseitigkeit kombinierter Komplettbearbeitung, Verschleißfreiheit sowie automatisierte Serienfertigung von hochgenauen Bauteilen und ist die genauste, dynamischste und produktivste Fräsmaschine im industriellen 5-Achs-Segment. Bei der Micro HD+ wird die wälzgelagerte Dreh- und Schwenkachse der Micro HD durch eine innovative hydrostatische Dreh- und Schwenkeinheit ersetzt. Diese hydrostatischen Mikrospalt-Lagerungen ermöglichen den Aufbau von hochsteifen Rundachsen mit Laufeigenschaften, welche mit konventionellen Wälzlagerungen nicht erreichbar sind. Kombiniert mit der Verschleißfreiheit des Lagerprinzips, stellen diese die Basis für eine hochgenaue und robuste Dreh- und Schwenkeinheit dar. Das Plus im Namen steht für den Zugewinn an Plan- und Rundlaufgenauigkeit, Dynamik, Steifigkeit und thermischer Stabilität und ermöglicht dadurch die Anwendungen von morgen.

Die Vorteile durch die Dreh- und Schwenkachse mit Mikrospalt-Hydrostatik-Technologie:

Verbesserte Rundlaufgenauigkeit
Die hochgenauen Lagerkomponenten, die in Eigenfertigung mit Toleranzen im Sub-µm-Bereich auf einer Kern Maschine hergestellt werden, bieten beste Voraussetzungen für eine herausragende Plan- und Rundlaufgenauigkeit. Über die hydrostatische Lagerung entsteht ein zusätzlicher Mittelungseffekt der Lagerkomponenten, was verbleibende Formabweichungen neutralisiert und die Laufgenauigkeit in den Nanometerbereich verschiebt.

Höhere Dynamik
Durch den Einbau stärkerer Motoren mit höheren Nenn- und Spitzendrehmomenten sowie eine topologieoptimierte Struktur erreicht die 4./5. Achse der Kern Micro HD+ eine deutlich höhere Dynamik als vergleichbare Dreh- und Schwenkeinheiten. In Kombination mit dem Kern Temperaturmanagement kann somit über einen längeren Zeitraum dynamisch und mit hohen Drehzahlen bei ausgezeichneter Bearbeitungsgenauigkeit gefertigt werden.

Höhere Steifigkeit
Ein wesentlicher Vorteil der hydrostatischen Dreh- und Schwenkachse mit Mikrospalt ist ihre Steifigkeit. Kombiniert mit Topologie-Optimierung des Gehäuses und der Verstärkung des Schwenkgehäuses gewährleisten wir maximale Stabilität. Die Verwendung von hydrostatischen Lagern trägt zusätzlich signifikant zur Steifigkeit bei. Dieses System ist so konstruiert, dass es selbst bei hoher Belastung höchste Präzision ermöglicht.

Höhere thermische Stabilität
Ein weiterer Vorteil ist die erhöhte thermische Stabilität. Während bei wälzgelagerten Varianten lediglich die Kühlung der Lagerplatte und des Stators üblich ist, werden bei der HD+ in der Schwenkachse zusätzlich Lager und Gehäuse und in der Drehachse Lagerwelle, Lager und Stator aktiv temperiert. Das verbesserte Temperaturmanagement erhöht signifikant die Leistungsfähigkeit der Maschine insbesondere in wechselnden Bearbeitungssituationen und anspruchsvollen Bedingungen.
