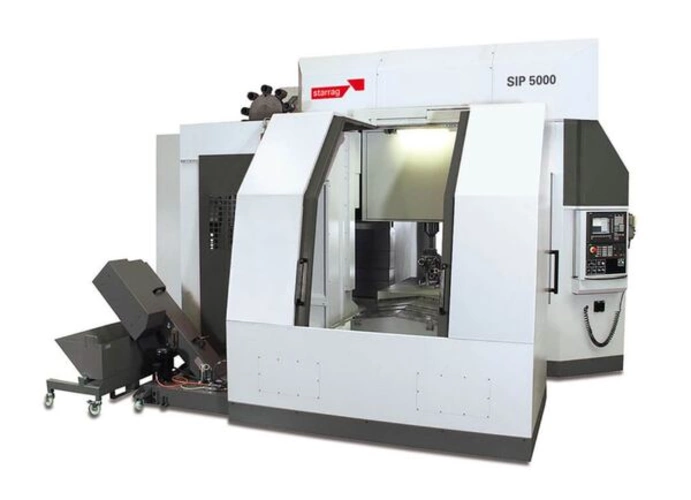

SIP 5000/6

Vertikales Ultra-Präzisions-Bearbeitungszentrum

Die vertikale SIP-Serie ist ein Muss für alle Hersteller von Teilen mit hohem Wertschöpfungsgrad. Sie ermöglicht eine ultrapräzise Positionierung und engste Maßtoleranzen bei Bohr- und Fräsflächen.

Aufspannfläche 1.700 x 1.200 mm, Anzahl Werkzeuge 40/60/120, Schwenk- und Drehtisch 630 mm mit Werkstückgewicht max. 800 kg, Vertikalrundtisch 630 mm mit Werkstückgewicht max. 400 kg

Seit den Anfängen der Société d’Instruments de Précision (SIP) wurde die 1862 gegründete Firma mit Sitz in Genf zum Sinnbild für ultimative Präzision im Werkzeugmaschinenbau. Noch heute ist das Grundkonzept der SIP-Maschinen in allen traditionellen Bearbeitungszentren zu finden. Und dies sowohl bei vertikalen als auch bei horizontalen Maschinenmodellen.

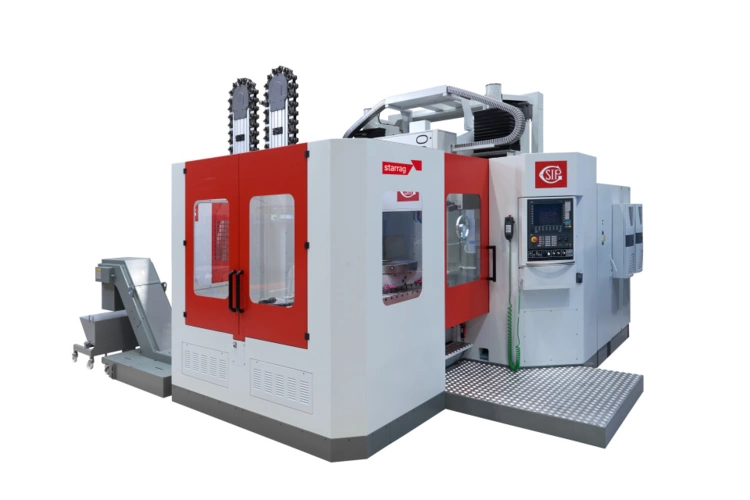

SIP 5000/6 und 5000/7

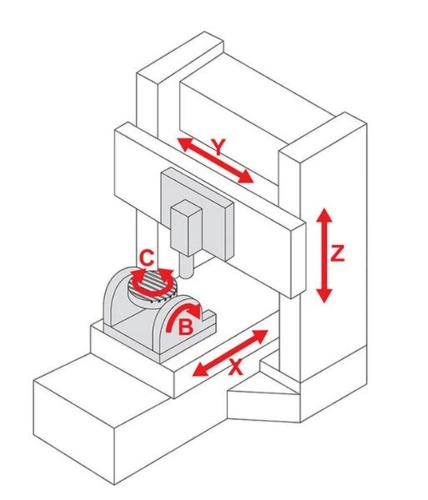

Bei der 5000er-Serie handelt es sich um Lehrenbohrwerke für die vertikale Bearbeitung hochpräziser Teile. Sie eignen sich speziell zum Feinbohren und -fräsen von Bohrungen, Kanten und Oberflächen sowie zum Präzisionsschleifen. Für diese Baureihe spricht die hohe Präzision (nach VDI-Norm: P ≤ 2 µm). Dank des modularen Konzepts, gibt es sie auch als 4- oder 5-achsige Version.

Der aus einem Stück gegossene Maschinenrahmen aus hochwertigem Guss (GGS 80) garantiert höchste Stabilität und Langzeitgenauigkeit. Er verfügt über eine 3-Punkt-Auflage und erfordert kein spezielles Fundament. Selbst bei kleineren Setzungen des Untergrunds bleibt die volumetrische Präzision der Maschine erhalten.

Das SIP-Angebot an präzisionsgeschliffenen Spindeln mit höchster Genauigkeit ermöglicht es, für jede Anwendung eine optimale Lösung zu finden. Für Tieflochbohrungen hat SIP eine spezielle Spindel mit Präzisionspinole. Auch Highspeed-Spindeln mit 30.000 U/min sowie Schleifspindeln sind mit SIPZentren kombinierbar. Alle Spindeln verfügen über eine ultrapräzise Lagerung mit variabler hydraulischer Lagervorspannung und einen konzentrisch angeordneten hochgenauen Hochleistungs-Asynchronmotor.

Als CNC-Steuerungen stehen zwei hochmoderne, weltweit bewährte Lösungen von Siemens oder Fanuc zur Auswahl. Damit lassen sich die SIP-Maschinen perfekt in bestehende Fertigungssysteme integrieren.
