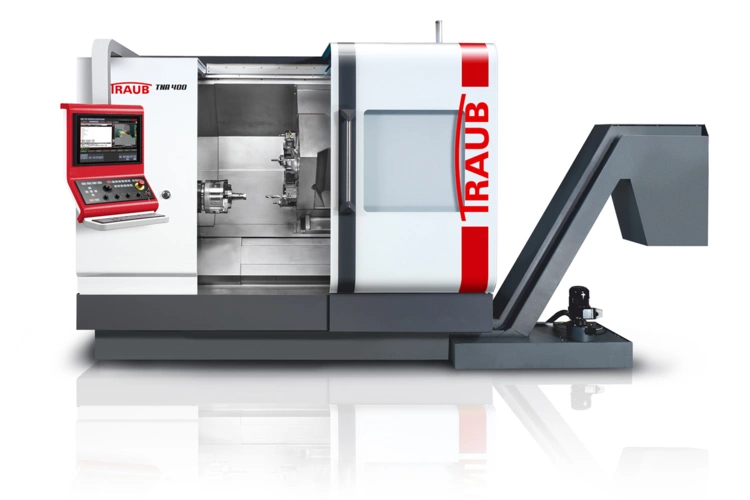

TRAUB TNA400

Hohes Spindeldrehmoment bis in obere Drehzahlbereiche, Drehlänge bis zu 1.200 mm, ergonomischer Aufbau für schnelles Rüsten und einfaches Bedienen: Die Universaldrehmaschine TRAUB TNA400 besticht durch ihren innovativen Maschinenaufbau und hebt das universelle Drehen in eine neue Dimension.

Das steife und schwingungsdämpfende Maschinenbett in Mineralguß-Block-Bauweise sorgt für beste Ergebnisse beim Bearbeiten komplexer Werkstücke ab Losgröße 1.

Mit einem hohen Spindeldrehmoment bis in die oberen Drehzahlbereiche können auch schwer zerspanbare Materialien zuverlässig bearbeitet werden. Besonderes Feature der TRAUB TNA400 ist der komplett neu ausgelegte klar strukturierte Arbeitsraum für vielfältige Einsatzmöglichkeiten.

Eine Drehlänge bis zu 1.200 mm lässt vielfältige Bearbeitungsmöglichkeiten zu. Mit der optional verfügbaren Gegenspindel können Rückseitenbearbeitungen mit hoher Genauigkeit durchgeführt werden.

Der ergonomische Aufbau sorgt für schnelles Rüsten und einfaches Bedienen der Maschine.

Das bewährte INDEX iXpanel Bedienkonzept und der 18,5“ Touch-Monitor liefern dem Bediener jederzeit alle relevanten Daten für eine wirtschaftliche Fertigung und den Zugang zu einer vernetzten Produktion.

Maschinenkonzept

• Klar strukturiertes und ergonomisch ausgereiftes Arbeitsraumkonzept
• Steifes Mineralgußbett in 45°- Block-Bauweise für hohe Genauigkeiten
• Arbeitsspindel mit Riemenantrieb für hohe Drehmomente
• Spindelkopf A8 / A11, Spindeldurchlass Ø 82 / 102 mm, Spannfutter bis Ø 315 / 400 mm
• Großzügig ausgelegte Bettführungen

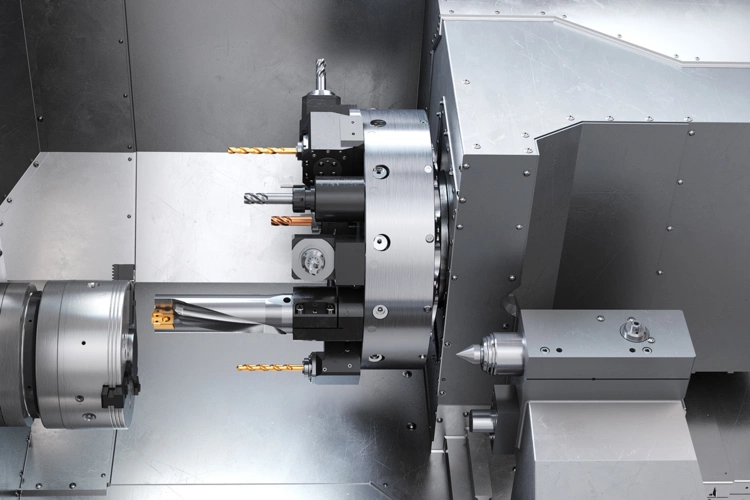

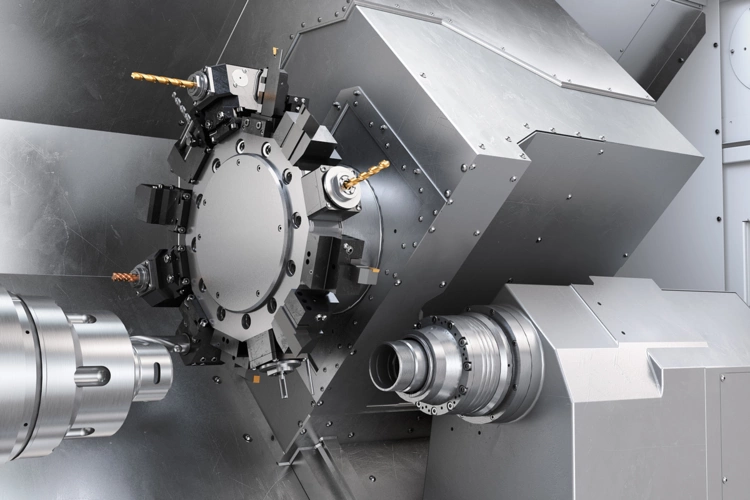

• Sternrevolver für 18 Werkzeuge mit VDI 30 / VDI 40-Aufnahme und W-Verzahnung für hohe Prozesssicherheit oder Scheibenrevolver für 12 Werkzeuge mit VDI 40-Aufnahme (nur in Verbindung mit Reitstock)
• Orthogonale, lineare Y-Achse für hohe Genauigkeit
• Große Achsenhübe X 360 mm / Y ±60 mm / Z 750 mm
• Optionen

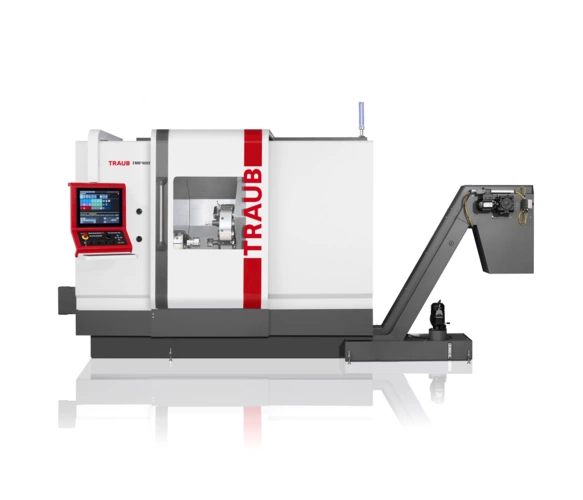

  • Langversion mit Drehlänge bis zu 1.200 mm

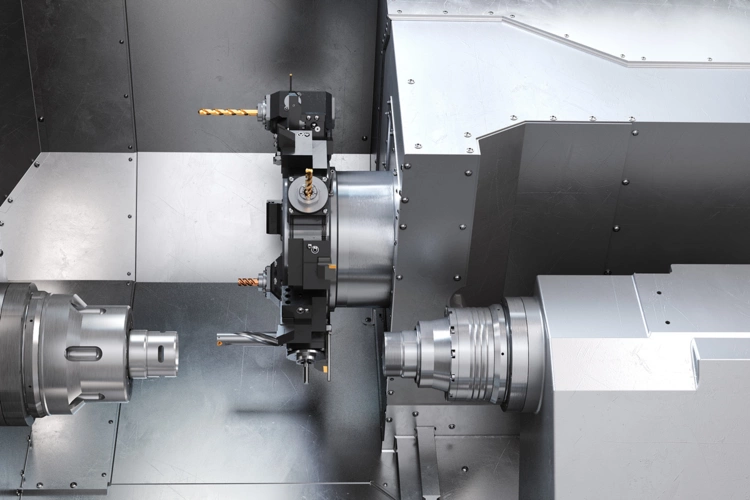

  • Gegenspindel mit A6 / A8 Schnittstelle
  • NC-Reitstock mit elektronisch steuerbarer Achse
  • Lünette, elektronisch positionierbar
  • Stangenpaket mit Kurzstangenlader
  • INDEX EcoFluid
  • Werkstückhandhabung

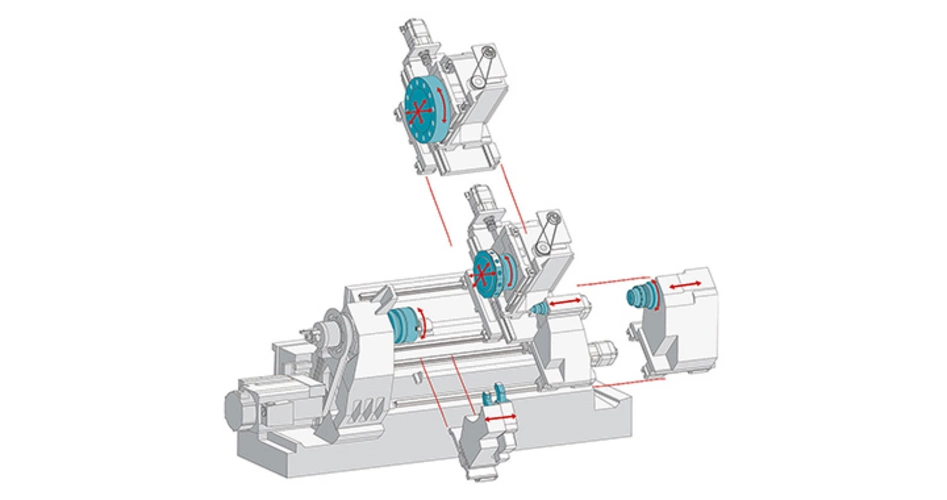

Strukturierter Maschinenaufbau

Die TRAUB TNA400 steht für eine konsequente Weiterentwicklung bewährter Fertigungslösungen von TRAUB. Individuell ausgestattet, findet diese neue flexible Universaldrehmaschine ihren Platz sowohl im Werkzeug- und Prototypenbau, aber auch in der Mittel- und Großserienproduktion. Jahrzehntelanges Know How macht sich in zahlreichen konstruktiven Details bemerkbar, beispielsweise in einer Tasche in der Blechverkleidung oberhalb der Hauptspindel, die den kollissionsfreien Einsatz von langen Bohrstangen gewährleistet.

Steuerung TRAUB TX8i-s

Das iXpanel Bedienkonzept öffnet den Zugang zu einer vernetzten Produktion. Mit iXpanel stehen dem Mitarbeiter jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an der Universaldrehmaschine TNA400 zur Verfügung. iXpanel ist bereits im Standard enthalten und individuell erweiterbar. Sie können iXpanel so einsetzen, wie Sie es sich für Ihre Unternehmensorganisation wünschen - eben Industrie 4.0 nach Maß.
