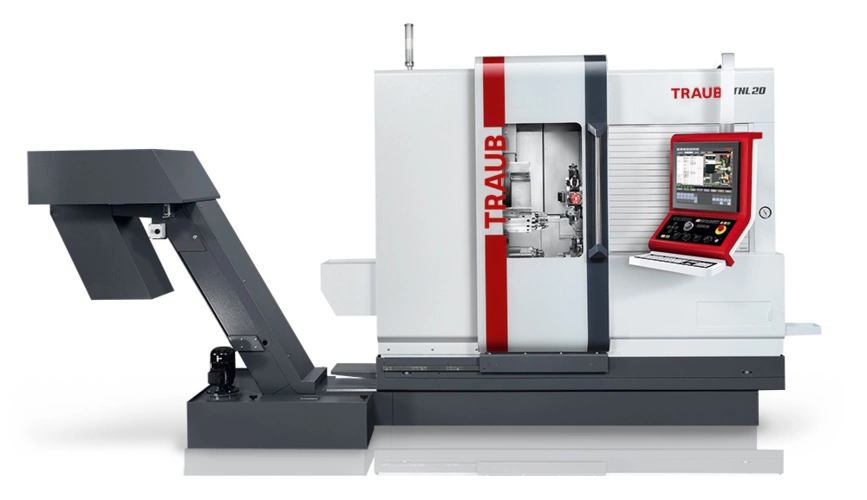

TRAUB TNL20
Allgemeine Informationen
| Plochinger Straße 92, 73730 Esslingen am Neckar |
| 10.06.2024 |
| 100946 |
Suchkriterien
| 20 mm |
| 205 mm |
| 20 mm |
| 2 Stück |
| 16 Stück |
| 16 Stück |
| 4 Stück |
|
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
|
|
|
|
|
|
| 12000 rpm |
| 1.0 kW |
| 4183 mm |
| 2185 mm |
| 2247 mm |
| 5 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Produktives Lang- und Kurzdrehen für Werkstücke mittlerer und hoher Komplexität von der Stange oder mit integrierter Roboterzelle

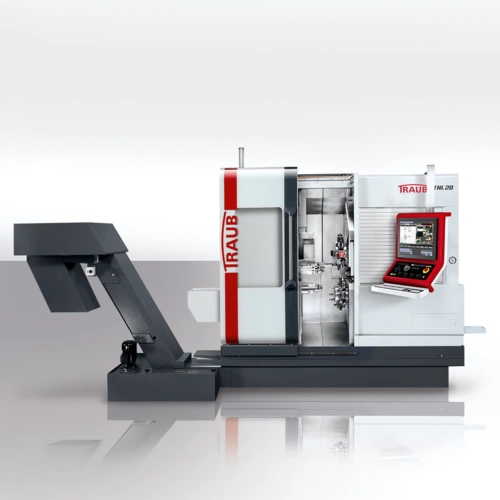

Die neue TRAUB TNL20 verfügt über zwei baugleiche Arbeitsspindeln und zwei Werkzeugrevolver, jeweils mit X, Z und Y-Achse. Darüber hinaus kann sie zusätzlich mit einem Front- und Rückapparat ausgestattet werden.
So verbindet dieser Lang- und Kurzdrehautomat die Produktivität eines sehr leistungsfähgen Drehautomaten mit der Fähigkeit, auch anspruchsvolle Werkstücke präzise und wirtschaftlich zu fertigen.
Der in seiner Klasse einzigartige Arbeitsraum dieses Drehautomaten gewährleistet mit den kompakten Aufstellmaßen eine sehr hohe Leistungsdichte für eine wirtschaftliche Produktion. Darüber hinaus bietet das senkrechte Arbeitsraumkonzept eine optimale Prozesssicherheit verbunden mit minimalen Rüstaufwendungen.

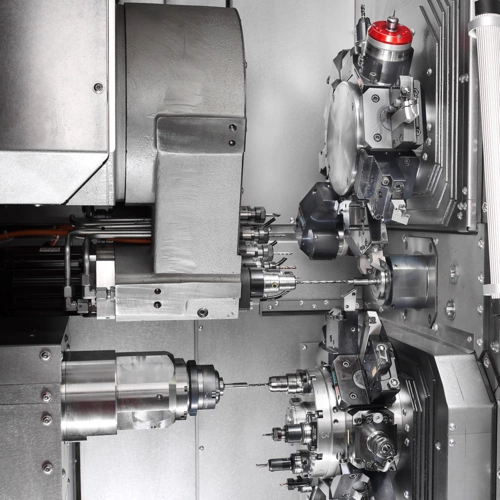

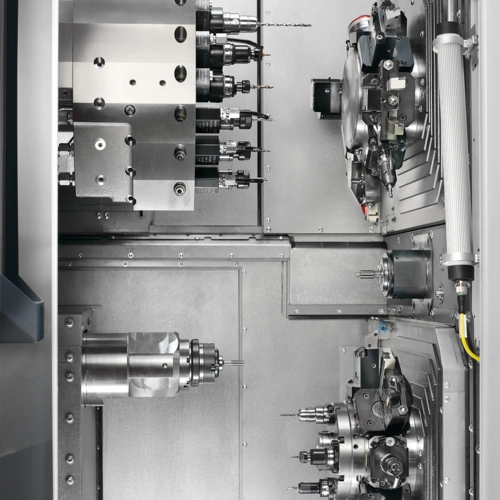

Arbeitsraumkonzept
Mit zwei Werkzeugrevolvern sowie einem Front- und Rückapparat simultan und produktiv bearbeiten.
Maschinenkonzept
- Stangendurchlass bis ø 20 mm
- Bis zu drei Werkzeugträger und ein Rückapparat, jeweils mit Y-Achse
- Simultanbearbeitung mit zwei, drei oder vier Werkzeugen
- Hoher Werkzeugvorrat für die rüstfreundliche Fertigung
- Kurze Werkzeugwechselzeiten durch CNC-Schaltachse in den Werkzeugrevolvern und im Frontapparat
- Sehr schnelle und energieeffiziente Knaggenspannung an der Haupt- und Gegenspindel
- Großzügig und prozesssicher ausgelegter Arbeitsraum
- Hydraulikfreie Maschine: Kein Wärmeeintrag durch Hydraulik - Energiesparen inklusive

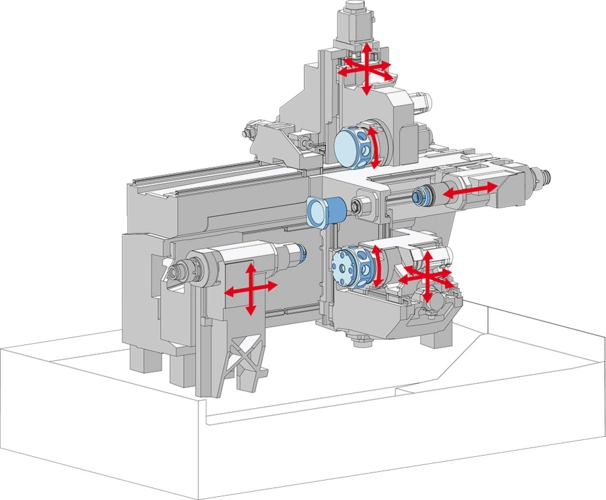

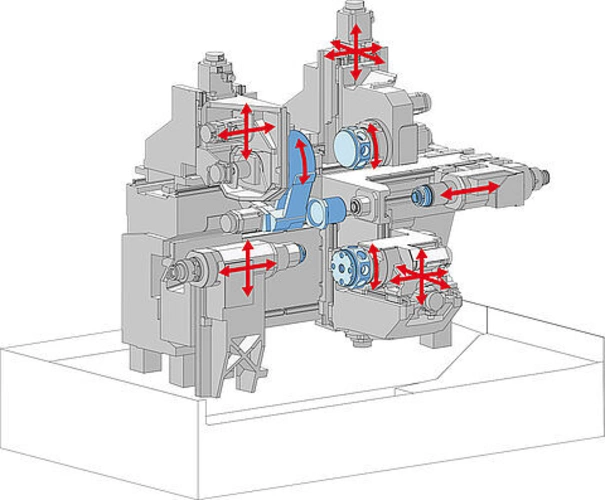

Varianten (siehe Zeichnungen)
- TNL20-9: Bei dieser Ausbaustufe des Langdrehautomaten können Sie mit bis zu 3 Werkzeugen zeitgleich und präzise fertigen.

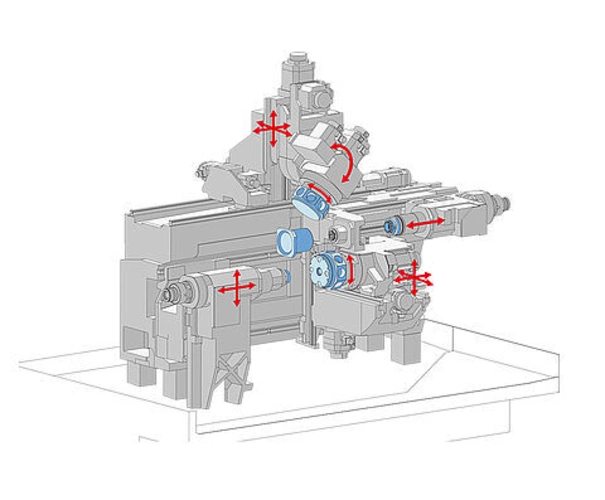

- TNL20-9B: Variante mit zusätzlicher B-Achse für geometrisch hochkomplexe Teile
- TNL20-11: mit zusätzlichem Frontapparat – mit vier Werkzeugen zeitgleich, präzise und noch wirtschaftlicher produzieren
