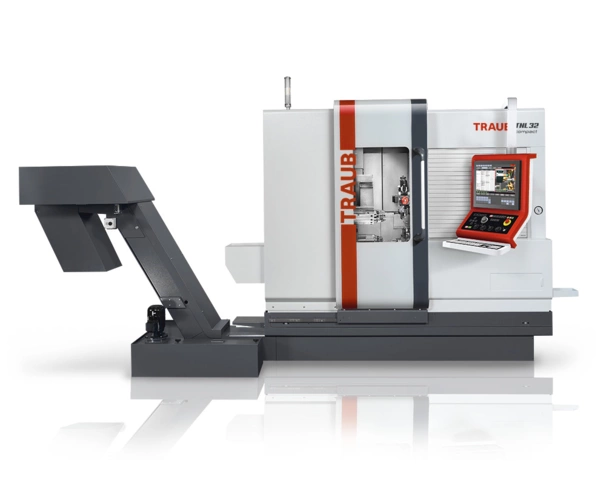

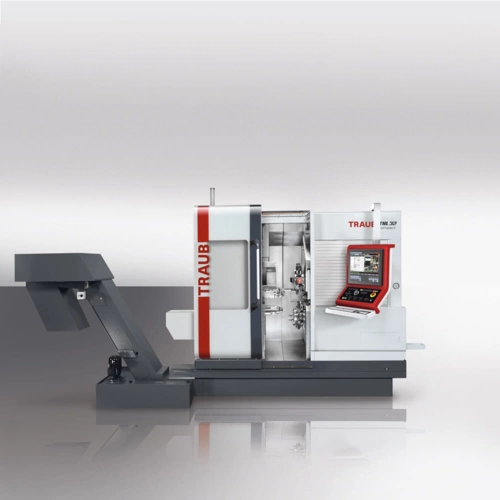

TRAUB TNL32-11 compact

Drehdurchmesser max. 220 mm, Stangendurchmesser max. 32 mm, mit Front- und Rückapparat, geringe Aufstellfläche

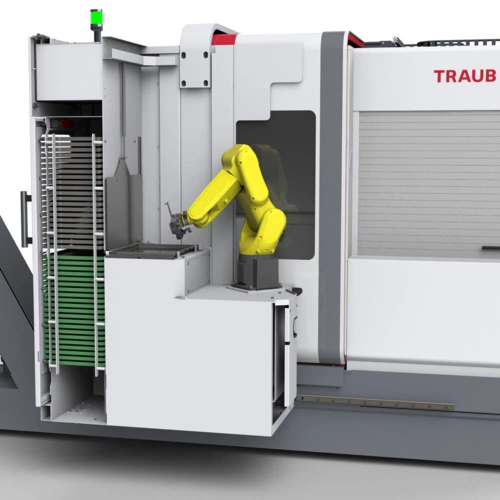

Lang- und Kurzdrehen für Werkstücke mittlerer und hoher Komplexität von der Stange oder mit integrierter Roboterzelle: Die TNL32-11 compact verfügt über zwei baugleiche Arbeitsspindeln und zwei Werkzeugrevolver, jeweils mit X, Z und Y-Achse. Darüber hinaus kann sie zusätzlich mit einer Frontund Rückseiteneinheit ausgestattet werden. Der obere Werkzeugrevolver kann optional mit B-Achse ausgeführt werden (TNL32-9B compact).

Dieser Lang- und Kurzdrehautomat verbindet die Produktivität eines sehr leistungsfähgen Drehautomaten mit der Fähigkeit, auch anspruchsvolle Werkstücke präzise und wirtschaftlich zu fertigen.

Der in seiner Klasse einzigartige Arbeitsraum dieses Drehautomaten gewährleistet mit den kompakten Aufstellmaßen eine sehr hohe Leistungsdichte für eine wirtschaftliche Produktion. Darüber hinaus bietet das senkrechte Arbeitsraumkonzept eine optimale Prozesssicherheit verbunden mit minimalen Rüstaufwendungen.

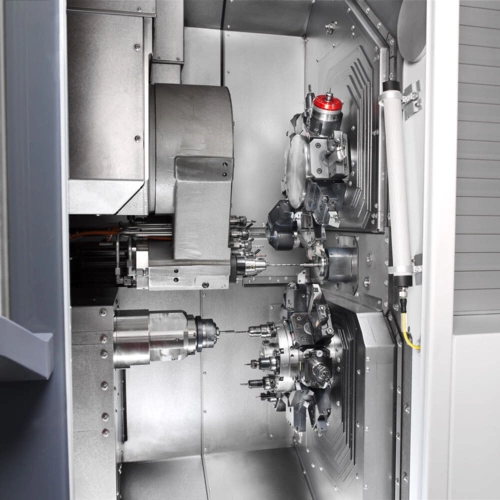

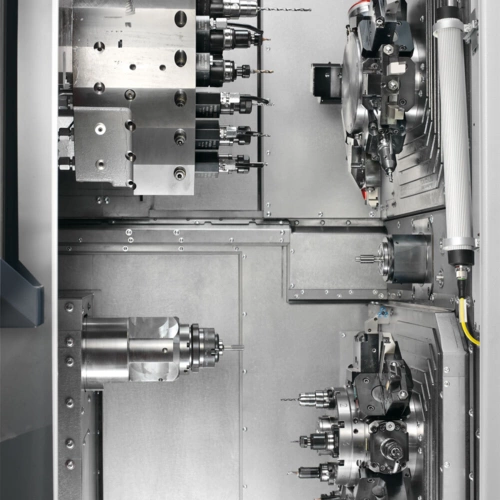

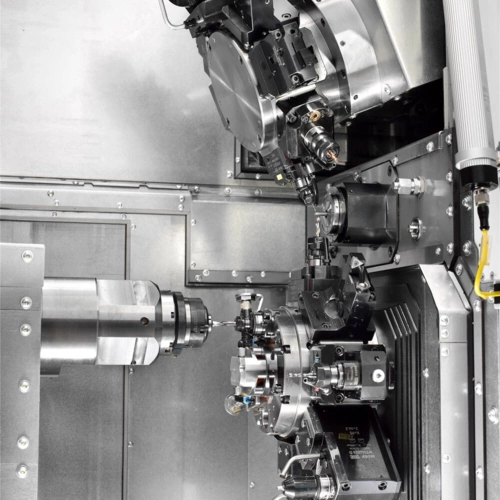

Das Arbeitsraumkonzept

Mit zwei Werkzeugrevolvern sowie einer Front- und Rückseiteneinheit simultan und produktiv bearbeiten.

Das Maschinenkonzept

• Stangendurchlass bis ø 32 mm
• Bis zu drei Werkzeugträger und eine Rückseiteneinheit, jeweils mit Y-Achse
• Simultanbearbeitung mit zwei, drei oder vier Werkzeugen
• Hoher Werkzeugvorrat für die rüstfreundliche Fertigung
• Kurze Werkzeugwechselzeiten durch CNC-Schaltachse in den Werkzeugrevolvern und in der Frontseiteneinheit
• Großzügig und prozesssicher ausgelegter Arbeitsraum
• Flexibles hydraulisches Hohlspannsystem an Haupt- und Gegenspindel für Spannaufgaben mit Spannzangen und Spannfuttern

Konfigurierbar in drei Varianten, siehe Zeichnungen:

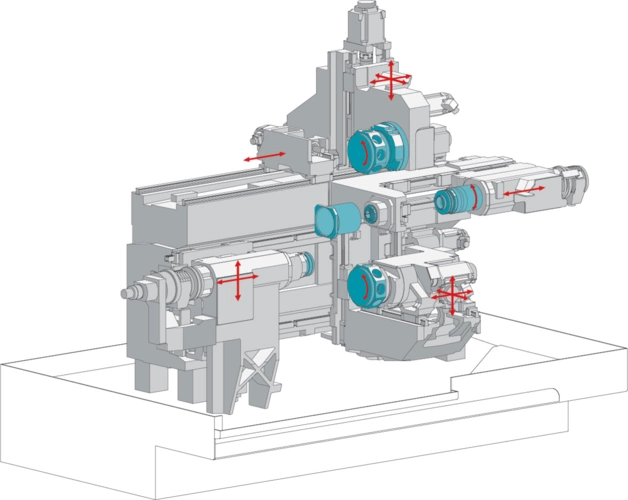

1. TNL32-9 compact

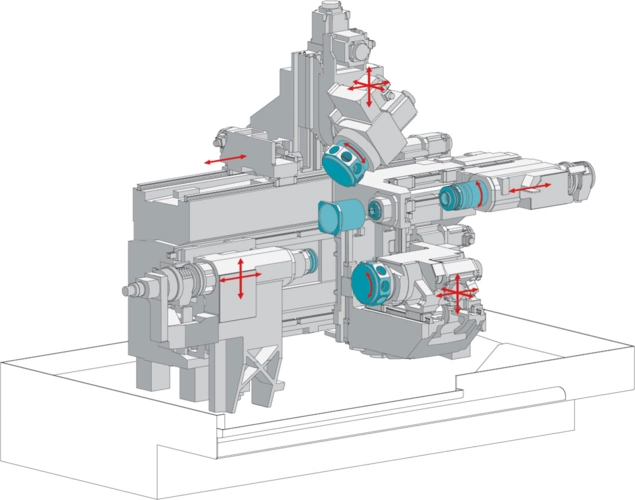

2. TNL32-9B compact

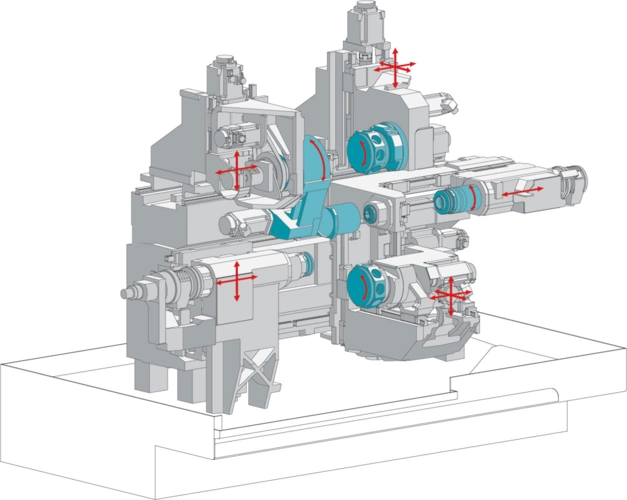

3. TNL32-11 compact
