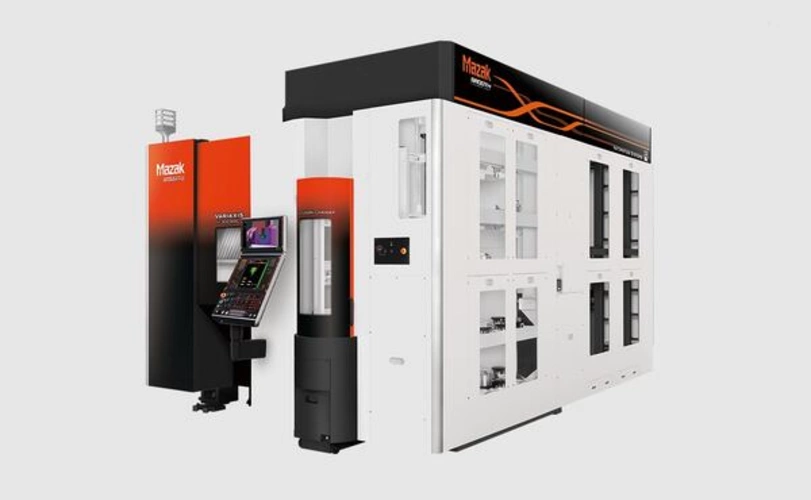

VARIAXIS i-300 AWC

Kompaktes, vertikales 5-Achs-BAZ mit automatischem Werkstückwechsler - Magazin in Mehrfachtrommelausführung für 145 / 205 / 265 / 325 / 385 / 445 / 505 Werkzeuge, Verfahrweg A-Achse -120° bis ＋30°

• Kompaktes Werkstück- und Werkzeugmagazin ermöglichen eine unterbrechungsfreie Bearbeitung

• CNC-Steuerung mit integrierter Smooth AWC-Software zur Steuerung und Bedienung des automatischen Werkzeugstückwechslers

• Hochpräzise Bearbeitung komplexer Konturen mit hoher Geschwindigkeit

Auto Work Changer (AWC)

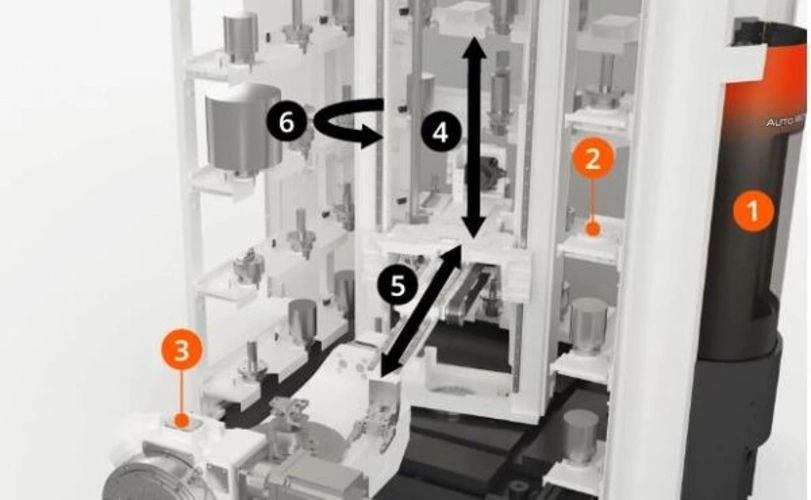

Der automatische Werkstückwechsler der VARIAXIS i-300 AWC lädt und entlädt die Werkstückhalter aus dem Regal in den Bearbeitungsbereich und umgekehrt. Für die Bearbeitung wird anschließend der Werkstückhalter in Abhängigkeit vom Fertigungsplan zum Bearbeitungstisch automatisch hin- und zurückbewegt bewegt und ermöglicht so einen unterbrechungsfreien Betrieb (vgl. Abbildung):

1: Ladestation
2: Werkstückmagazin
3: Tisch
4: Vertikale Bewegung des Schnellladesystems
5: Horizontale Bewegung des Schnellladesystems
6: Rotation des Laders

Wählbares Werkstückmagazin
Die Aufnahmekapazität des Werkstückregalsystems kann nach der Erstinstallation des AWC je nach den bestehenden Fertigungsanforderungen von 32 auf 40 Werkstückhalter erweitert werden.

Smooth AWC
Für den automatischen Betrieb, die Verwaltung und das Einrichten der VARIAXIS i-300 AWC ist die MAZATROL SmoothAi-Steuerung mit der speziellen Smooth AWC-Software versehen.

• 19" Touchpanel für intuitive Bedienung

• Auf dem Bildschirm zur Systemüberwachung wird der Status des gesamten AWC-Automationssystems angezeigt

• Einfache Bedienung auch dann, wenn unterschiedliche Werkstücke dieselbe Vorrichtung am Werkstückhalter verwenden

• Anweisungen zur Einrichtung werden während des automatischen Betriebs angezeigt

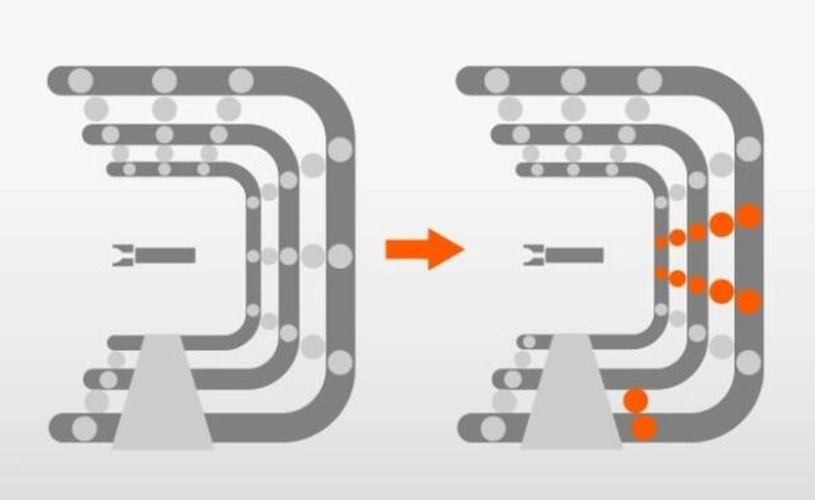

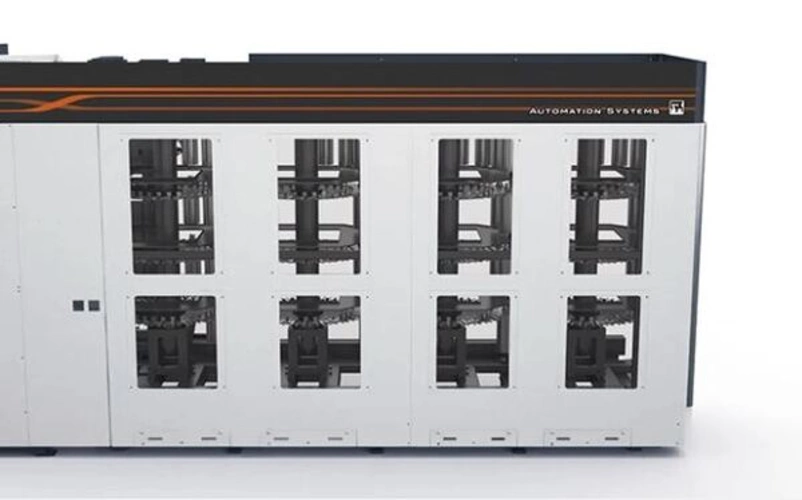

Werkzeugmagazin in Mehrfachtrommelausführung
Das Werkzeugmagazin in Mehrfachtrommelausführung verfügt über eine große Speicherkapazität von bis zu 505 Werkzeugen. Diese werden aus dem Werkzeugmagazin in den Bearbeitungsbereich der Maschine geladen. Dank diesem System kann der Bediener der VARIAXIS i-300 AWC auch während der Bearbeitung Werkzeuge sicher rüsten und Werkzeugdaten eingeben.
