Wälzfräsmaschine ID 101633
- Erstellungsdatum:
Allgemeine Informationen
| 05.08.2025 |
| 101633 |
Suchkriterien
| 11 mm |
| 500 mm |
|
| Auf Anfrage |
weitere Angaben
| 550 mm |
| 400 mm |
| 385 mm |
| 600 rpm |
| 90 ° |
| 175 mm |
| 6500 mm |
| 2800 mm |
| 2800 mm |
| 25,4 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Zähnezahl 1-300, Fräserdurchmesser max. 355,6 mm / 14 Zoll, Fräserradius 210 mm, Span-zu-Span-Zeit 22 Sekunden, Werkstückgewicht max. 150 kg
X Linearachse
Y Linearachse
Z Linearachse
A Drehung der Arbeitsspindel
B Spannutwinkel
C Drehung der Frässpindel
Für mittlere und große Kegelräder

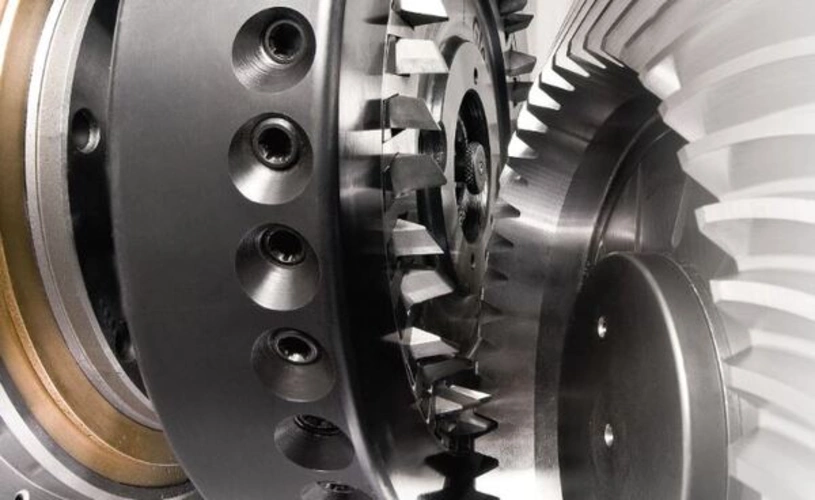

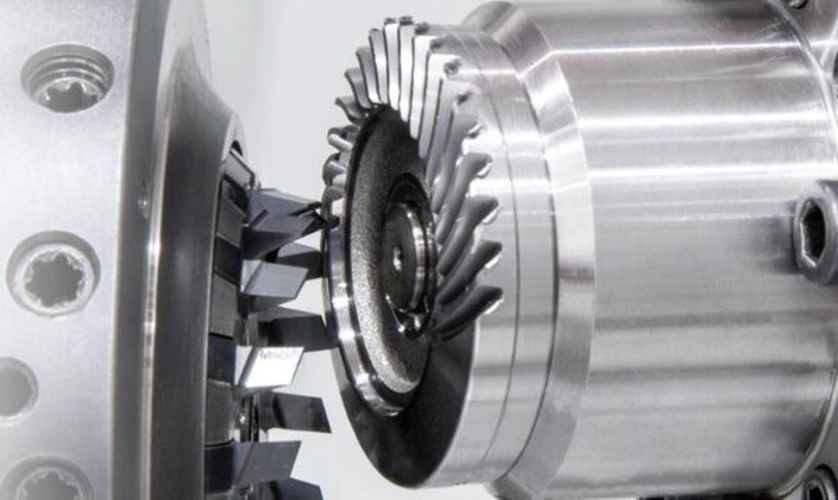

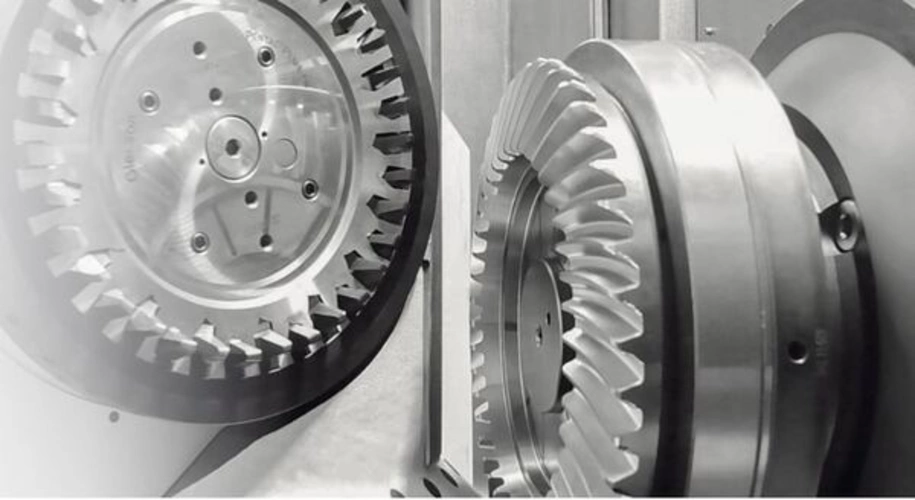

Die Kegelradfräsmaschine bietet Geschwindigkeit, Flexibilität und Benutzerfreundlichkeit bei der Produktion von Präzisionskegelrädern für LKWs, Busse und Anwendungen ähnlicher Größe. Mit dieser Baureihe können alle Arten von Kronen- und Geradzahn-Kegelrädern, SRH, Zerol, Spiral- und Hypoid-Kegelrädern, Kupplungen und sogar geradverzahnte Kegelräder mit Lagerzapfen hergestellt werden.
Das neue Design der Wälzfräsmaschine bringt Fräskopf und Werkstück näher zusammen, damit sind Maschinenbewegungen grundsätzlich kürzer und schneller – für hervorragende Verzahnzeiten.
Die Konstruktion von Säule und Schlitten garantiert die statische und dynamische Steifigkeit der Maschine. Führungsbahnen und Kugelrollspindeln im Maschinenraum sind vollständig geschützt. Alle Komponenten sind robust und präzise ausgelegt.
Das Entgraten der Ferse kann optional auf der Maschine durchgeführt werden, die Entgrateinheit wird während der Verzahnungsbearbeitung aus dem Maschinenbereich zurückgefahren und ist somit gut geschützt.
Mit flexibler Roboter-Automatisierung ist das Be- und Entladen von bis zu 150 kg schweren Werkstücken möglich - mit extrem schnellen Span-zu-Span-Zeiten.
