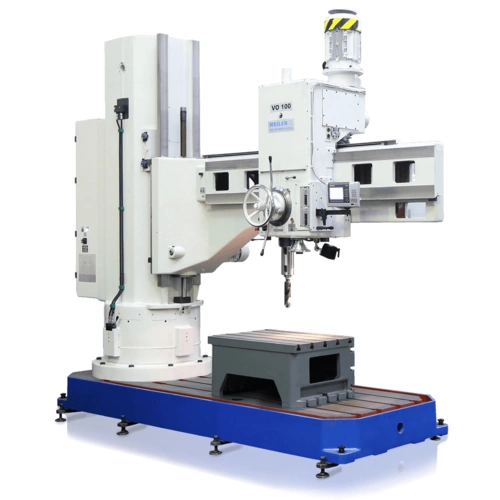

WEILER VO100

Einsatzfelder: Bohren, Ausbohren, Ausreiben und Gewindeschneiden in der Einzelteil- und Serienfertigung.

Vorteile der Radialbohrmaschine VO100 von WEILER:

• Einfach bedienbar, robust und zuverlässig
• Leistungsstark: für Bohrungen bis 100 mm Durchmesser in Stahl
• Länge der Bohrschlittenbewegung bis 2.015 mm
• Ideal für Bohrarbeiten aller Art
• Übersichtliche Bedientafel
• Abnahme nach ISO 2423 (entspricht DIN 8625)

Maschinengestell

Die Hauptteile des Maschinengestells sind aus hochwertigem Grauguss. Das Grundgestell verfügt über eine große Aufspannfläche zur Aufnahme von Werk stücken, Tischen oder Vor richtungen. Die Führungs flächen am Gehäuse und Ausleger sind gehärtet und geschliffen, die Gegenflächen geschabt.

Spindelkasten und Antrieb

Stabiles Grauguß-Gehäuse mit ausfahrbarer Pinole. Der Bohr spindel ist gehärtet, läuft in dauergeschmierten Präzisionslagern und zeichnet sich durch hohe Rundlaufgenauigkeit und Laufruhe aus. Spindelkastenfixierung am Schwenkarm mittels hydraulisch-mechanischer Klemmung. Über eine Bedientafel werden die Spindel drehzahlen und Pinolenvorschübe angewählt. Die Schaltung erfolgt über den Spindel anlaufhebel. Bohrtiefen werden mit festem Anschlag und drehbarer Tiefenskala eingestellt. Die zulässige Bohrleistung wird dabei durch eine Sicherheitsvorschubkupplung überwacht, um eine Maschinen über lastung auszuschließen. Eine Anlaufkupplung ermöglicht sanften und weichen Spindelanlauf. Spindel bremsen und stoppen erfolgen über magnetisches Bremsen an der Welle unter dem Motor

Serienausstattung

• Entfernung Spindelnase von der Aufspannfläche min. 570 mm/max. 2.200 mm
• Spindelausladung min. 550 mm/max. 2.565 mm
• Pinolenhub 475 mm
• Maschinenleuchte
• Reduzierhülse
• Ausstoßkeile
• Nutenreiniger
• Ölkanne
• Ölstoßpresse
• Satz Bedienschlüssel
• Transportsicherungen
• Betriebshandbuch mit Ersatzteilkatalog

Zubehör / Optionen

• Kühlmitteleinrichtung mit Behälter
• Aufspannwürfel Vb8
• Kipptisch Vc8
• Spannstock 160 mm
• Frequenzgeregelter Hauptantrieb
• 2-Achsen Positionsanzeige Fabr. Heidenhain
• 3-Achsen Positionsanzeige Fabr. Heidenhain
• Bühne zur Bedienung und Wartung
• Verankerungsmaterial mit Steinschrauben
• Verankerungsmaterial mit Ankerschrauben und
• Kleberpatronen
• Ausführung in Tropenisolation TH32
• Elektro - Ausrüstung für andere Netze als
• 400 V / 50 Hz
• Sonderlackierung
• Elektrischer Anschlag für Gewindeschneiden (nur für V075)
• Verstärkter Hauptantrieb 15 kW (nur für V0100 und V0104)
• Motorische Spindelkastenverstellung (nur für V0100 und V0104)
• Motorische Manteldrehung (nur für V0104)
