Werkzeugschleifmaschine ID 101819

Anzahl Achsen 5, Anzahl Schleifscheiben 4, Werkstückdurchmesser Gewindeboher Ø 1 – 8 mm, Gewindefräser max.12,7 mm; Werkstücklänge 30 - 105 mm, Umfangsgeschwindigkeit 70 m/s, Schleifmittel Korund / CBN / Diamant, Schleifspindelschwenken -53° / +105°, Bohrungsdurchmesser der Schleifscheibe 32 mm

Nutenschleifen
Ø 1 – 12,7 mm

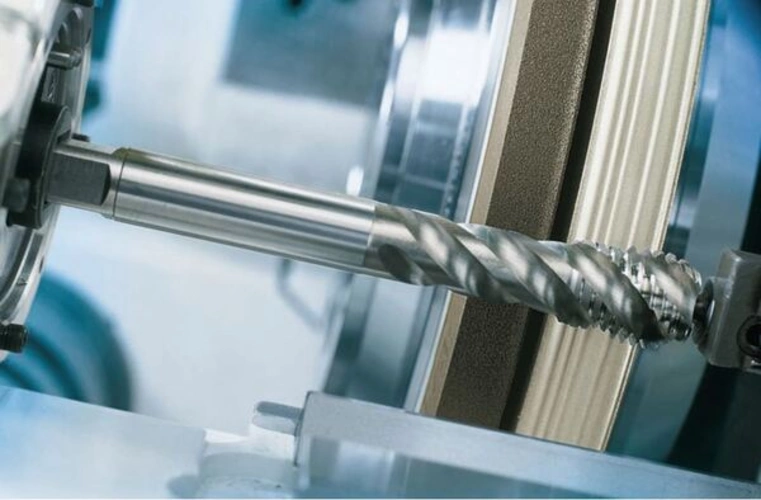

Die Werkzeugmaschine schleift die Nuten von kleinen Gewindewerkzeugen mit bis zu vier Schleifscheiben. Die Aufnahme der Gewindewerkzeuge erfolgt fliegend oder mit Reitstockabstützung. Bei Bedarf kann eine Lünette zur Stabilisierung verwendet werden. Das integrierte Ladesystem sorgt für eine hohe Autonomie und kann beim Umrüsten zur Seite geschwenkt werden.

• HSS-Gewindebohrer: M1, spiralgenutet

• Taktzeit: < 50 s

• Bearbeitungsaufgabe: Schleifen der drei Spannuten

Stärken

• Höchste Maßhaltigkeit

• Integrierte Abrichteinheit

• Kompakte Bauweise

• Verschiedene Werkzeugkassetten möglich

• Integriertes Ladesystem

Komplettbearbeitung von Schneidwerkzeugen
Ø 1 – 12,7 mm
In einer Einspannung schleift die Maschine die Nuten, Stirnscheiden und Mantelfasen aus dem Vollen. Die Aufnahme der Schneidwerkzeuge erfolgt fliegend oder mit Reitstockabstützung. Bei Bedarf kann eine einschwenkbare Lünette zur Stabilieriung verwendet werden.

• HSS-Schaftfräser: Ø 6 mm, vier Schneiden

• Taktzeit: < 5 min

• Bearbeitungsaufgabe: Schleifen der Spannuten, der Stirnschneide und der Mantelfase

Stärken

• Integriertes Ladesystem

• Verschiedene Werkzeugkassetten möglich

• Kompakte Bauweise

• Integrierte CNC-Abrichteinheit

• Profilgenauigkeit
