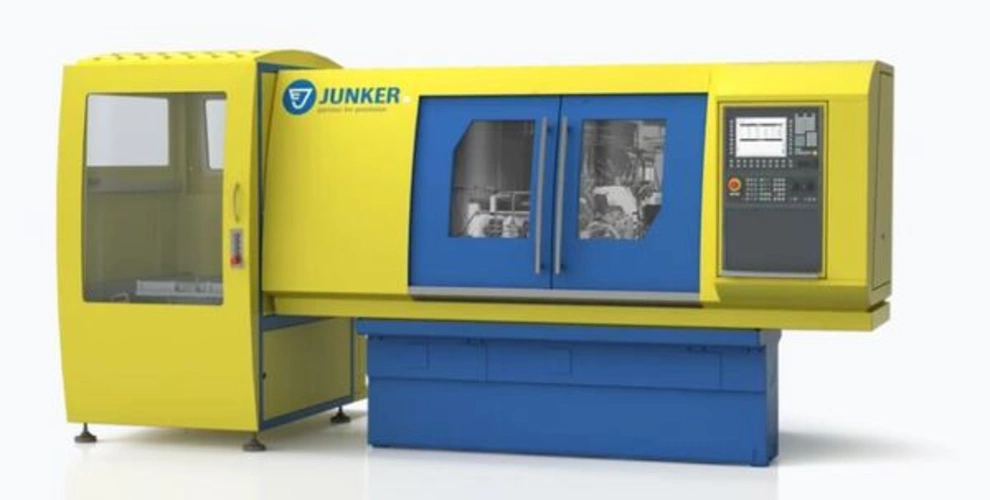

Werkzeugschleifmaschine ID 101822

Anzahl Achsen 5, Anzahl Schleifscheiben 2, Einspann- / Werkstücklänge 45 – 280 mm, Schleiflänge nur Gewinde max. 180 mm, Gewinde + Anschnitt max. 150 mm, Umfangsgeschwindigkeit 50 m/s, Schleifmittel Korund, Schleifspindelschwenken -5° / +5°, Bohrungsdurchmesser der Schleifscheibe 160 mm

Auch die Werkzeugschleifmaschine arbeitet mit zwei Schleifscheiben. In einer Einspannung werden Gewinde und Anschnitt geschliffen. Alle Anschnittformen können mit einem Diamant-Abrichtrad erzeugt werden. Die patentierte Hinterschliffbewegung sorgt für qualitativ hochwertige Gewindebohrer und Gewindeformer.

• HSS-Gewindeformer: M20

• Taktzeit: < 180 s

• Bearbeitungsaufgabe: Schleifen des Gewindeprofils und des Anfurchkegels

Überblick

• Ein- oder Mehrzahnschleifen

• Durch patentiertes Abrichtsystem kleinstmöglicher

• Gewinderadius herstellbar (Korngröße)

• CNC-gesteuerter Hinterschliff

• Ein- oder Mehrzahnschleifen (wahlweise mit oder ohne Anschnitt)

• Sämtliche Hübe und Formen können mit einer

• Hinterschliffkurve abgedeckt werden

• Bedienfreundliches Programmieren

Stärken

• Ein- oder Mehrzahnschleifen (wahlweise mit oder ohne Anschnitt)

• Sämtliche Hübe und Formen können mit einer Hinterschliffkurve abgedeckt werden

• Bedienfreundliches Programmieren
