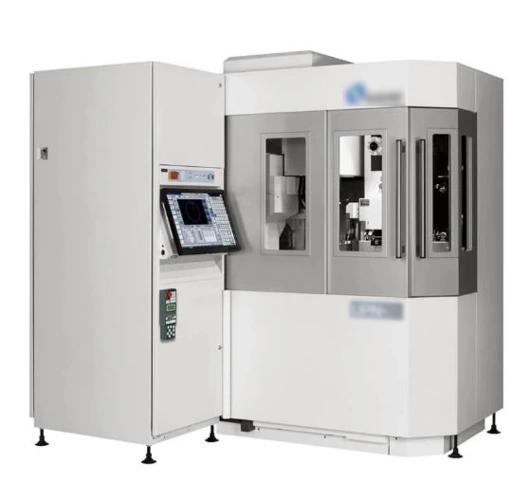

Drahterodiermaschine ID 101752

Diese Drahterodiermaschine stellt den nächsten Technologiesprung in Sachen ultrapräziser Bearbeitung und Oberflächenbeschaffenheit bei kleinen / feinen Drahtbearbeitungen dar. Die Maschine verfügt über ein einzigartiges horizontales Drahtantriebssystem, das die Drahteinführungsleistung verbessert und zuverlässig Startlöcher mit einem Durchmesser von nur 30 µm (0,001 Inch) einführen kann. Sie kann mit Drahtgrößen von 0,100 mm (0,004 Inch) bis hinunter zu 15 µm (0,0006 Inch) Durchmesser arbeiten.

Die Drahterodiermaschine erreicht eine Genauigkeit im Submikrometerbereich, was durch die pneumatischen statischen Druckführungen und die Linearmotor-Bewegungstechnologie der Maschine ermöglicht wird. Diese beiden fortschrittlichen Bewegungssteuerungssysteme werden kombiniert, um mechanische Reibung und mechanische Trägheit zu minimieren und konsistente ultrapräzise Inkrementbewegungen zu gewährleisten. Die Drahterodiermaschine verwendet ein Rückmeldesystem mit einer Genauigkeit von 0,01 µm oder 10 Nanometern (0,0000004 Inch), das eine minimale programmierbare Inkrementierung von 0,1 µm (0,000004 Inch) ermöglicht und eine mechanische Bewegungsrundheit von 0,2 µm (0,000008 Inch) erreicht.

Die Werkzeugmaschine verwendet ein öldielektrisches System, das eine bessere Kontrolle der Bearbeitungsfunkenstrecke ermöglicht, wodurch die Genauigkeit der Teile, die Oberflächengüte und die metallurgische Qualität verbessert werden. Die Maschine kann Oberflächengüten von bis zu 0,02 µmRa (1 µinRa) erreichen. Der gesamte Arbeitsbereich ist außerdem gekapselt und temperaturgeregelt, um thermische Veränderungen an der Maschine und am Werkstück während langer Betriebszeiten zu minimieren. Die integrierte ultrahochpräzise Dreh-C-Achse erreicht eine Indexiergenauigkeit von ±2 Bogensekunden (±0,00056 Grad) und erleichtert außerdem den automatischen Austausch des Werkstücks für einen längeren unbeaufsichtigten Betrieb. Die Maschine kann auch mit einem automatischen Auswurf-System für Späne ausgestattet werden, das die Möglichkeiten der unbeaufsichtigten Bearbeitung weiter erweitert.

Die Drahterodiermaschine verfügt über das universelle Hyper i-Steuerungssystem, das sowohl für Drahterodier- als auch für Senkerodiermaschinen die gleiche optimierte und effiziente Benutzeroberfläche bietet. Die Hyper i-Steuerung verfügt über eine benutzerfreundliche Oberfläche, die der von Tablets und Smartphones ähnelt, wodurch die Bedienung sehr intuitiv und unkompliziert ist. Ein großer 24-Zoll-HD-Touchscreen-Display bietet eine hervorragende Übersicht für die Bedienung, und die Hyper i-Steuerung verfügt außerdem über viele hilfreiche intelligente Tools für den Bediener. Digitale elektronische Handbücher, Schulungsvideos und fortschrittliche Prozesssteuerungsfunktionen bieten dem Bediener alle Ressourcen, die er benötigt, um hochproduktiv zu bleiben. Die Drahterodiermaschine ist ideal für die Mikrobearbeitung und ultrapräzise Anwendungen wie die Herstellung von Komponenten für die Glasfaser-, Elektronik-, Medizin-, Miniaturgetriebe- und Mikrospritzgussindustrie.

Die Baureihe umfasst Maschinen mit ölbasiertem Dielektrikum, das die Oberflächengüte und metallurgische Qualität der Werkstücke weiter verbessert. Die Serie umfasst auch Maschinen für die Mikrobearbeitung mit Feindraht bis zu einem Durchmesser von 0,015 mm (0,0006 Inch).
