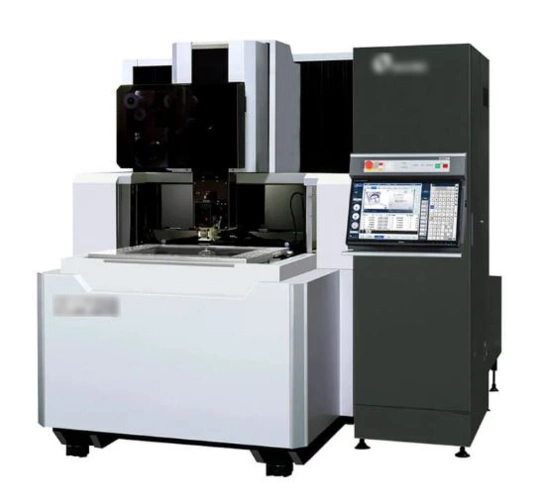

Drahterodiermaschine ID 101754

Die Präzision und Oberflächenqualität des Vorgängermodells für größere Werkstückdetails

Mit der Draht-EDM-Maschine erzielen Sie höchste Präzision und Oberflächengüte bei größeren Werkstücken. Die Drahterodiermaschine verfügt über ein ölbasiertes dielektrisches System, das eine bessere Kontrolle über die Energie der Bearbeitungsentladung ermöglicht. Diese verbesserte Kontrolle ermöglicht eine Bearbeitung mit geringerer Leistung, wodurch die UPV-5 Oberflächengüten von bis zu 0,02 µmRa (1 µinRa) erzielen kann. Dieses Maß an Oberflächengüte ist mit herkömmlichen dielektrischen entionisierten Wassern nicht erreichbar, da Wasser immer leicht leitfähig bleibt, was die Bearbeitung mit extrem niedriger Entladungsleistung verhindert.

Wie die kleinere Schwestermaschine basiert auch dieses größere Modell auf der bewährten Maschinenplattform des Herstellers, die ein stationäres Tischdesign verwendet und eine strengere Toleranz für die Konstruktionsgenauigkeit einhält. Der 3-seitige, heb- und senkbare Arbeitstank ermöglicht einen hervorragenden Zugang zum Arbeitsbereich und vereinfacht das Laden und Einrichten des Werkstücks, während er gleichzeitig die Anforderungen an die Automatisierung vollständig erfüllt. Ultrapräzise Anwendungen wie Feinstanz- und Präzisionsstanzwerkzeugkomponenten sind ideal für die Drahterodiermaschine geeignet. Die Maschine kann mit der optionalen integrierten 3D-Einrichtungs-Sonde und dem Drehtisch auch für die Anforderungen der Schneidwerkzeughalter-Fertigungsindustrie konfiguriert werden.

Die Verwendung von Öl als dielektrische Flüssigkeit, die auch in Senkerodieranwendungen zum Einsatz kommt, trägt ebenfalls zur Verbesserung der Teilegenauigkeit und der metallurgischen Qualität bei. Im Gegensatz zu Wasser als dielektrischer Flüssigkeit ist Öl chemisch neutral, sodass Oxidation vollständig ausgeschlossen ist und Stahlwerkstücke in der Maschine niemals rosten. Das dielektrische Öl schützt auch synthetische Materialien wie PCD-Diamant und Hartmetall und verhindert die Oxidationskorrosion der Bindemittelzusammensetzung dieser Materialien, wie z. B. den Kobaltverlust von Hartmetall, und bewahrt die Materialintegrität, um die Lebensdauer der Komponenten drastisch zu verlängern. Die metallurgischen Eigenschaften von HAZ und Recast werden gegenüber wasserbasiertem Drahterodieren ebenfalls verbessert und sind aufgrund der Fähigkeit des Öls, niedrigere Entladungsleistungen zu unterstützen, praktisch nicht mehr nachweisbar.

Die optimierte Hyper i-Steuerung macht die Bedienung der Drahterodiermaschine extrem einfach und unkompliziert. Die moderne, benutzerfreundliche Oberfläche verfügt über einen breiten 24-Zoll-HD-Touchscreen mit Smartphone-/Tablet-Funktionen wie Pinch/Swipe/Drag und umfasst eine fortschrittliche Handbox für mehr Bedienkomfort. Die Hyper i-Steuerung verfügt außerdem über integrierte elektronische Handbücher, eine fortschrittliche E-Tech Doctor-Funktion und Video-Schulungsanleitungen, sodass der Bediener alles, was er für produktives Arbeiten benötigt, direkt zur Hand hat. Die Werkzeugmaschine ist außerdem standardmäßig mit Sicherheitsausrüstung wie einem integrierten Feuerlöschsystem für einen zuverlässigen und längeren unbeaufsichtigten Betrieb ausgestattet.
