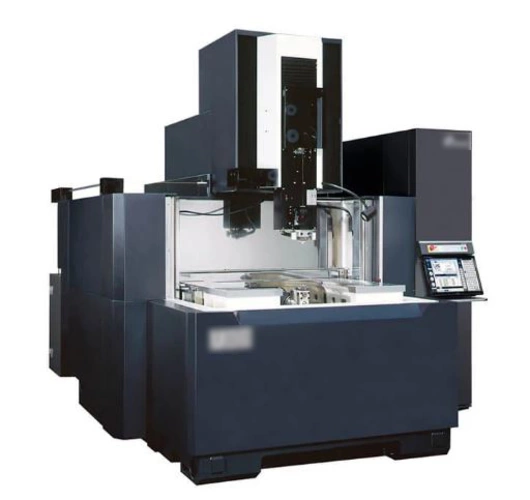

Drahterodiermaschine ID 101762

Die Maschine für extrem große Werkstücke mit der Feinheit und Präzision kleinerer Maschinen

U-Verfahrweg ±101 mm, V-Verfahrweg ±101 mm; Verfügbare Drahtdurchmesser: 0,20 mm / 0,25 mm / 0,30 mm

Die Draht-EDM-Maschine bietet größere Verfahrwege und einen größeren Arbeitstank für Werkstücke mit Abmessungen von bis zu 1.400 mm x 987 mm (55,1 Inch x 38,8 Inch) und einem Gewicht von bis zu 3.000 kg (6.614 lbs.). Die Maschine verfügt über die physischen Voraussetzungen für die Bearbeitung extrem großer Teile, behält jedoch die Feinheit und Präzision kleinerer Maschinen bei. Die Maschine verfügt über einen stationären Arbeitstisch, der die Genauigkeit verbessert, indem er Variablen wie Werkstück- und dielektrische Gewichtsverschiebungen eliminiert, die sich negativ auf die Maschinenbewegung auswirken können. Ein platzsparendes Design minimiert den Platzbedarf der Maschine, indem der dielektrische Behälter in den Sockelguss integriert ist, was auch die thermische Stabilität der Maschine verbessert.

Kompromisslose Benutzerfreundlichkeit sind die Markenzeichen der Drahterodiermaschine mit ihrem 3-seitigen Hebe- und Senk-Arbeitstank und der Hyper i-Steuerung. Der Hebe- und Senk-Arbeitstank bietet dem Bediener von 3 Seiten ungehinderten Zugang zum Arbeitsbereich. Dies verbessert die Sicherheit und Ergonomie beim Be- und Entladen großer Teile erheblich und vereinfacht auch den Zugang zur Maschine für Wartungsarbeiten. Die Drahterodiermaschine ist standardmäßig mit einem Z-Hub von 520 mm (20,47 Inch) ausgestattet, es ist jedoch auch eine verlängerte Version mit 620 mm (24,41 Inch) erhältlich. Beide Z-Hub-Konfigurationen positionieren sich von Z-Null bis zur maximalen Höhe, sodass keine ungenutzten Totzonen entstehen. Die maximale Füllhöhe des Arbeitstanks liegt 50 mm (1,96 Inch) über der höchsten Z-Hub-Position.

Die Drahterodiermaschine verfügt über das fortschrittliche Hyper i-Steuerungssystem, das intuitive, interaktive und intelligente Funktionen bietet, die die Produktivität steigern und die Arbeitsbelastung des Bedieners reduzieren. Der hochauflösende 24-Zoll-Touchscreen nutzt vertraute Touch-Gesten wie Pinch / Swipe / Drag, ähnlich wie bei Smartphones und Tablets, und verwendet einen einfachen 3-Stufen-Bedienungsprozess: Programmieren / Einrichten / Ausführen. Die Hyper i-Steuerung enthält viele hilfreiche intelligente Tools, die für mehr Komfort und Flexibilität sorgen, wie z. B. die serienmäßige, voll funktionsfähige Handbox, integrierte elektronische Handbücher, Schulungsvideos und die erweiterte E-Tech Doktor-Hilfefunktion, die dem Bediener praktische Ressourcen zur Verfügung stellt, mit denen er produktiv bleiben kann.
