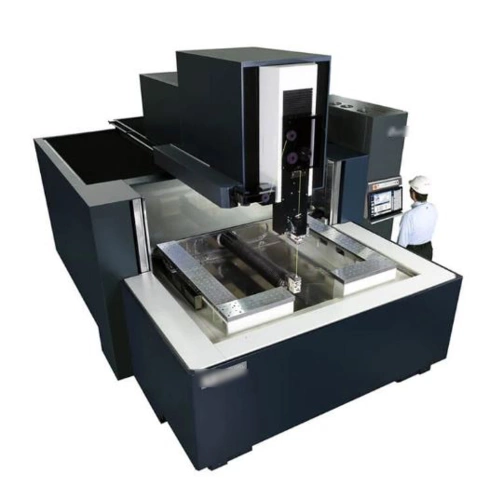

Drahterodiermaschine ID 101763

Flexibilität für die Bearbeitung extrem großer Werkstücke

U-Verfahrweg ±101 mm, V-Verfahrweg ±101 mm; Verfügbare Drahtdurchmesser: 0,20 mm / 0,25 mm / 0,30 mm

Die Draht-EDM-Maschine bietet zwei einzigartige Eigenschaften für eine extrem große Maschine: hohe Genauigkeit und produktive Hochgeschwindigkeitsbearbeitung. Die Positioniergenauigkeit von +/- 3 µm (+/- 0,0001 Inch) über den gesamten Hub gewährleistet optimale Präzision für jedes einzelne Teil, unabhängig von seiner Größe! Branchenführende Technologien sorgen für einen geringen Drahtverbrauch und eine hervorragende Geradheit der Teile bei gleichzeitig höchstmöglichen Bearbeitungsgeschwindigkeiten für schwierigste Schneidanwendungen.

Die langfristige Präzision wird durch die stationäre Werkstücktischkonstruktion gewährleistet, die Werkstücken mit einem Gewicht von bis zu 6.000 kg (13.228 lbs.) Halt und Stabilität bietet. Das zuverlässige automatische Drahteinfädeln wird durch das renommierte Split Precision V-Guide-System gewährleistet, das ein zuverlässiges automatisches Drahteinfädeln bei einer vollen Z-Hubhöhe von 620 mm (24,4 Inch) unterstützt. Durch das Split V-Guide-System wird auch der Wartungsaufwand der Maschine erheblich reduziert und eine 34-mal längere Lebensdauer als bei herkömmlichen Runddrahtführungen erreicht.

Die Drahterodiermaschine verfügt über ein programmierbares 3-seitiges Tropftankdesign, das unter die Höhe des Arbeitstisches abgesenkt werden kann. Dies ermöglicht einen hervorragenden, ungehinderten Zugang zum Be- und Entladen von Werkstücken, erleichtert die Wartung und Bedienung der Maschine und vereinfacht die Integration in die Automatisierung. Der dielektrische Behälter wurde in den Grundguss der Maschine integriert, wodurch die thermische Stabilität der Maschine für langfristige, zuverlässige Präzision verbessert wurde. Das platzsparende Design des integrierten dielektrischen Behälters reduziert auch die Stellfläche der Maschine erheblich, sodass der Platzbedarf für die Installation der Drahterodiermaschine um etwa 30 % geringer ist als bei Maschinen ähnlicher Größe von Mitbewerbern.
