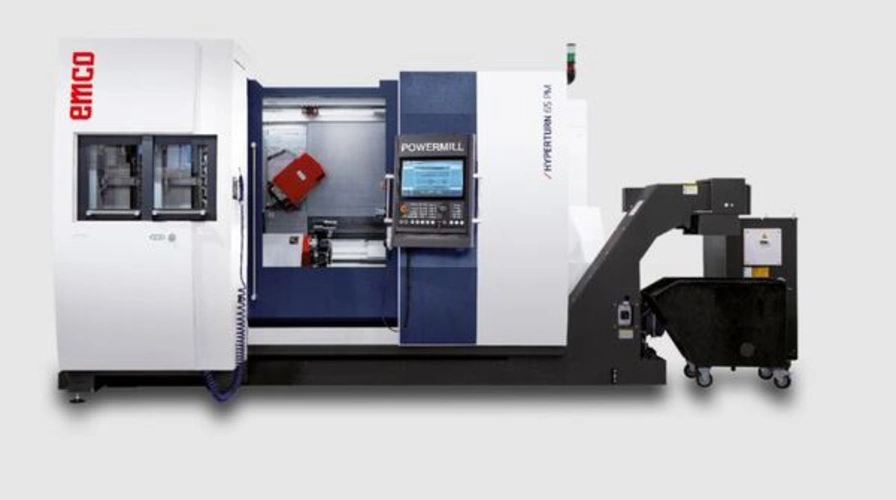

Drehfräszentrum ID 101503

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 29.04.2025
Anzeigen-ID 101503

Suchkriterien

Werkstückdurchmesser max. 500 mm
Werkstücklänge max. 1040 mm
Futterdurchmesser 250 mm
Stangendurchmesser max. 95 mm
Anzahl Revolver 1 Stück
Gegenspindel? ja
Y-Achse? ja
(Dreh-)Frässpindel? ja
Werkzeugaufnahme (Dreh-)Frässpindel [Typ] BMT-55P HSK-T63
CNC-Steuerung (Hersteller) Siemens Sinumerik One
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Verfahrweg 405 mm
Y-Verfahrweg 220 mm
Z-Verfahrweg 1050 mm
Gegenspindel Z-Verfahrweg 1045 mm
Anzahl Werkzeuge pro Revolver 12 Stück
Werkzeugdurchmesser max. 120 mm
Werkzeuglänge max. 250 mm
Gegenspindel Drehzahl max. 3500 rpm 4000 rpm 5000 rpm
Gegenspindel Leistung max. 29.0 kW
Revolver Drehzahl max. 12000 rpm
Revolver Leistung max. 11.7 kW
Revolver Drehmoment max. 28 Nm
Frässpindel Drehzahl max. 12000 rpm
Frässpindel Leistung max. 22.0 kW
Frässpindel Drehmoment max. 60 Nm
Werkzeugvorrat Frässpindel (Standard) 20 Stück
Aufstellmaß Länge 5300 mm
Aufstellmaß Breite 3340 mm
Aufstellmaß Höhe 2490 mm
Maschinengewicht 12,25 t

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Eilgang X-Y-Z-Achse 30-12-30 m/min, Werkzeugmagazin Positionen 40/80

Überblick

CNC-Bearbeitungszentrum mit Haupt- und Gegenspindel, Frässpindel, B- und Y-Achse
Zusätzlicher Werkzeugrevolver mit Fräsantrieb und Y-Achse
40- oder 80-fach Werkzeugmagazin
Ergonomische Magazin- und Steuerungsanordnung
Stangendurchmesser 65 (76,2 / 95) mm
Digitaler Prozess-Assistent
Hohe Dynamik durch neueste Spindelmotorentechnik
Beste Thermostabilität durch Flüssigkeitskühlung aller Spindeln
Hohe Produktivität durch kurze Werkzeugwechselzeit
Einsatz beider Werkzeugsysteme an beiden Spindeln möglich
Maschinenbett-Konstruktion für maximale Stabilität u. Schwingungsdämpfung
Exzellente Wiederholgenauigkeit durch Linearführungen
Kurze Rüstzeiten durch guten Zugang zum Arbeitsraum
