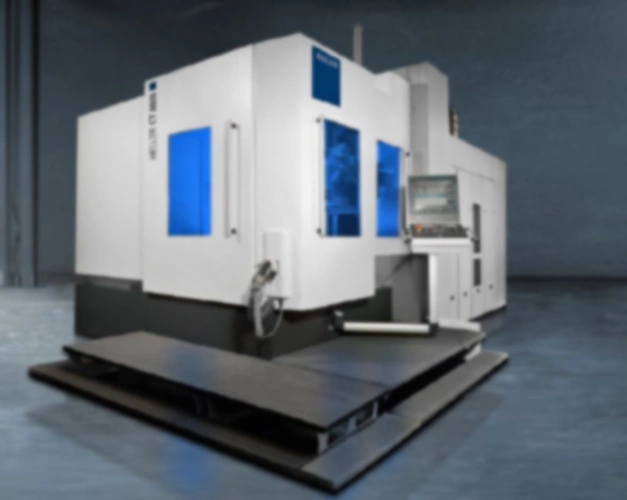

Fräsdrehzentrum ID 101598

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 21.07.2025
Anzeigen-ID 101598

Suchkriterien

Anzahl NC-Achsen 5 Stück
X-Verfahrweg 1250 mm
Y-Verfahrweg 1200 mm
Z-Verfahrweg 1400 mm
Werkstückhöhe max. 1400 mm
Werkstückdurchmesser max. 1250 mm
Werkstückgewicht max. 2000 kg
Hauptspindel Drehzahl max. 6000 rpm 8000 rpm 12500 rpm
Werkzeugaufnahme [Typ] HSK-T100
CNC-Steuerung (Hersteller) Siemens S840D sl
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Y-Z Achsbeschleunigung max. 4-4-4 m/s2
X-Y-Z-Eilgänge max. 50-50-50 m/min
Tischdurchmesser 800 mm
Span-zu-Span-Zeit 6,3 s
Werkzeugvorrat min. (Standard) 50 Stück
Werkzeugdurchmesser max. 280 mm
Werkzeuglänge max. 1000 mm
Werkzeuggewicht max. 35 kg
Hauptspindel Leistung max. 43.0 kW 60.0 kW 80.0 kW
Hauptspindel Drehmoment max. 350 Nm 822 Nm 1146 Nm
Aufstellmaß Länge 8400 mm
Aufstellmaß Breite 5850 mm
Aufstellmaß Höhe 4850 mm
Maschinengewicht 27 t

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Aufspannfläche 800 x 800 mm, NC Rundlauftisch B-Achse Drehzahl 500 min-1, Drehmoment 4.270 Nm, 5. Achse Schwenkkopf (Gabelkopf), Kettenmagazin 50 (100/150) Plätze, Regalmagazin (265/425) Plätze

Überblick

Baureihe C: universelle 5-Achs-Fräs-Dreh-Bearbeitungszentren mit 5. Achse im Werkzeug und einem DDT Drehrundtisch (Direct Drive Turning), leistungsstarke Kombination aus Fräsen und Drehen auf einer Maschine für höchste Flexibilität
Arbeitseinheiten mit Schwenkkopf- oder Gabelkopf-Kinematik
robuste Maschinenauslegung kombiniert mit leistungsund drehmomentstarker Spindeltechnologie
optimierte Stückkosten durch Reduzierung der Spannlagen und Bearbeitung in einer Aufspannung
universell einsetzbar für großes Teile- und Werkstoffspektrum
Maschinen mit Palettenwechsler (FP/CP) optimal für Serienproduktion
Maschinen mit Tischbeladung (FT/CT) für werkstattorientierte Fertigung und kleine Losgrößen
einfach automatisierbar mit Werkstück- oder Palettenautomation
