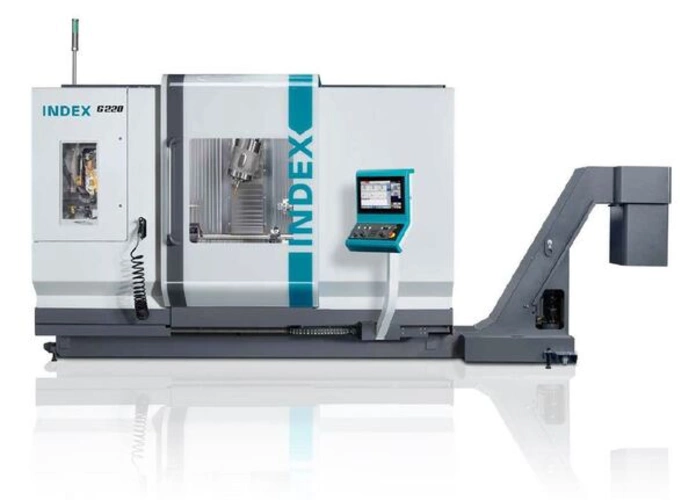

INDEX G220

Für kleine bis mittelgroße Werkstücke, hohe Komplexität und Varianz sowie effiziente Fertigung: Die INDEX G220 ist ein innovatives Dreh-Fräszentrum der Extraklasse.

Auf der Basis eines steifen und schwingungsdämpfenden Maschinenbetts in Mineralguss-Blockbauweise und großzügig dimensionierten Linearführungen in den X- und Z-Achsen steht diese Baureihe für modernen Maschinenbau und somit für exzellente Bearbeitungsergebnisse bei gleichzeitig hoher Produktivität. Drei Werkzeugträger bieten mit einem Werkzeugvorrat von bis zu 169 Werkzeugen höchste Flexibilität bei der Komplettbearbeitung komplexer Werkstücke.

Insgesamt bis zu 16 produktive Achsen sorgen für ausnahmslos überzeugende Arbeitsergebnisse.

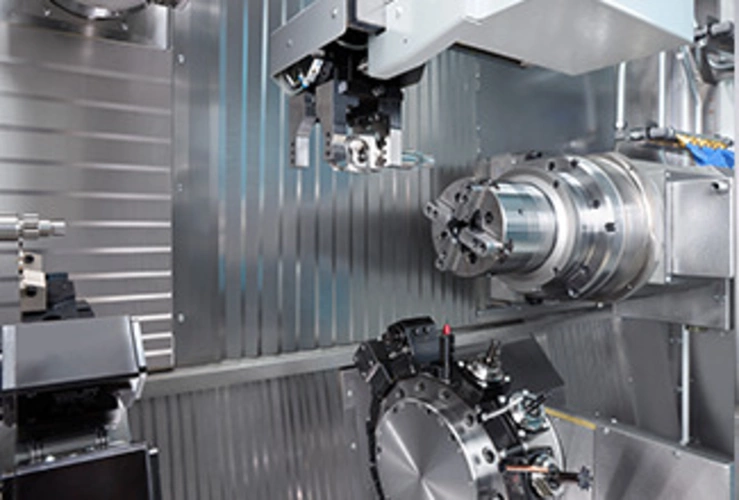

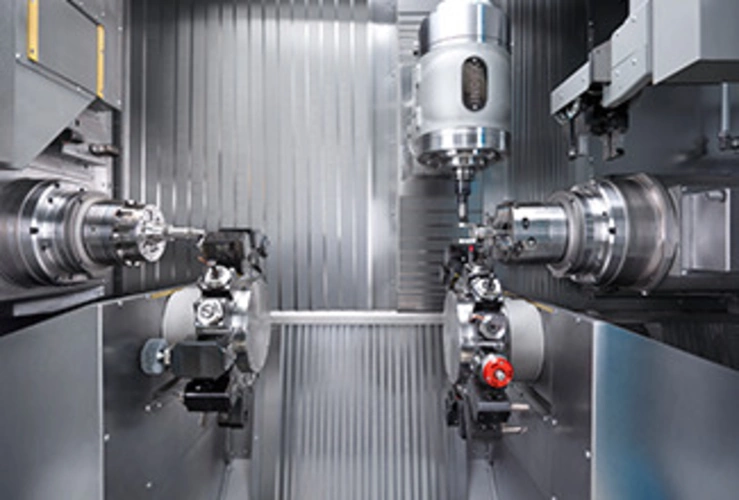

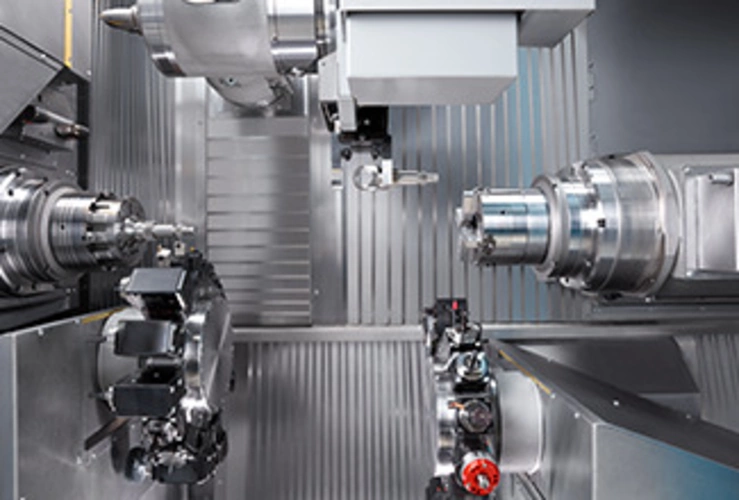

Der großdimensionierte und in dieser Klasse einmalige Arbeitsraum überzeugt mit durchdachten Ausstattungsmerkmalen, die kollisionsunkritisch ein zeitgleiches Bearbeiten mit allen drei Werkzeugträgern ermöglichen. Die glatte und steil abfallende Innenverkleidung aus Edelstahl sorgt für einen optimalen Spänefall. Der Späneförderer kann je nach Kundenanforderung rechts oder links angebaut werden.

Die INDEX G220 steht für die Fertigung eines breiten Produktspektrums vieler Branchen wie Maschinenbau, Automobil- und Luftfahrtindustrie.

Maschinenkonzept

• Baugleiche Haupt- und Gegenspindel mit Spindeldurchlass Ø 76 mm
• Spannfutter bis maximal Ø 230 mm
• 3 Werkzeugträger für bis zu 169 Werkzeuge
• Leistungsstarke Motorfrässpindel mit bewährter Y/B-Pinolen-Kinematik für komplexe 5-Achs-Fräsbearbeitungen (G220)
• Durchdachtes Arbeitsraumkonzept für Drehlängen bis 900 mm und variable Bearbeitungsmöglichkeiten
• Hohe thermische und mechanische Stabilität
• Hohe Dynamik (Eilgänge bis 50 m/min)
• Hohe Rüstfreundlichkeit
• Maschinenbau „Made in Germany“

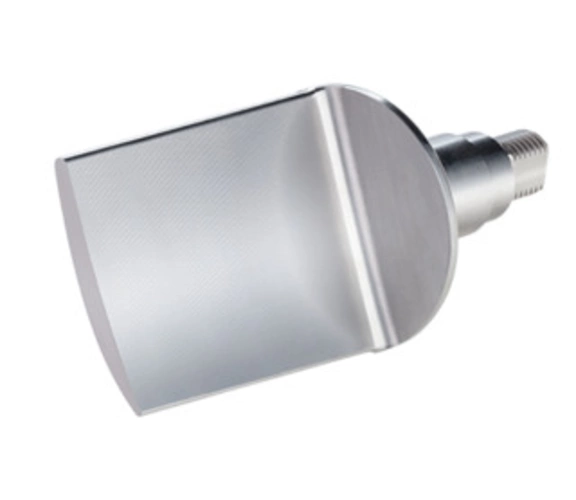

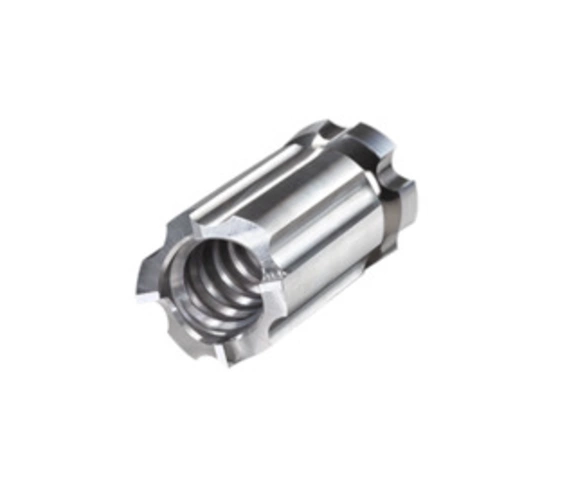

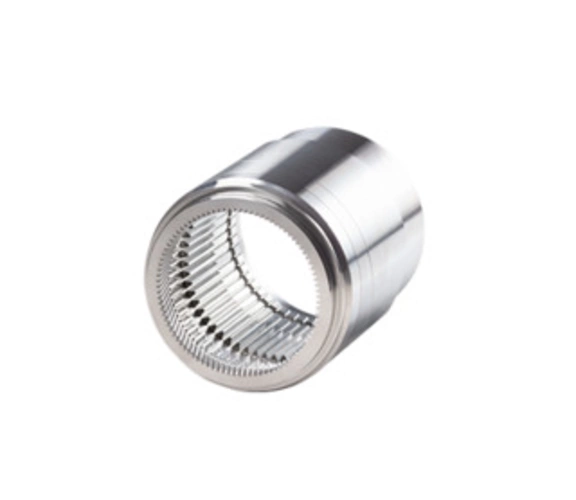

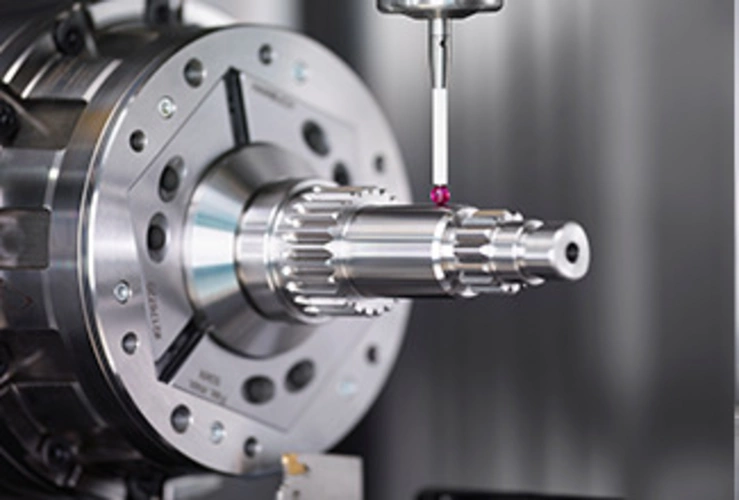

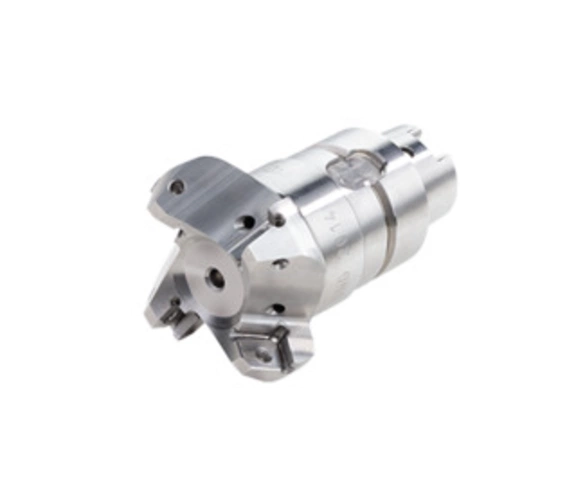

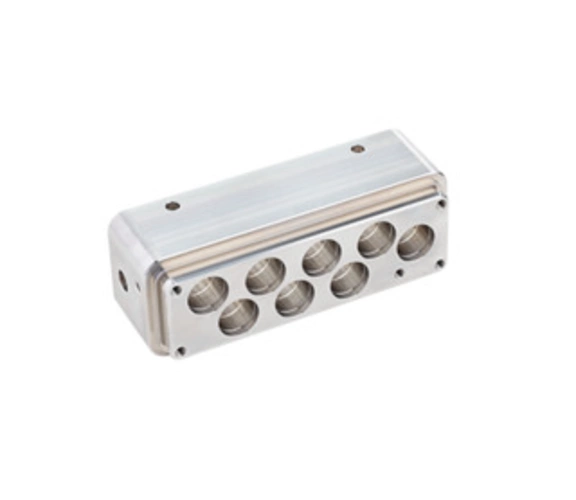

Großes Teilespektrum
INDEX bietet seinen Kunden optimale Lösungen für eine flexible und effiziente Fertigung. Jahrelange Erfahrung aus vielen Branchen haben die Ingenieure bei INDEX in die Produktentwicklung einfließen lassen. Durch Machbarkeitsstudien, Wirtschaftlichkeitsberechnungen und vor allem durch eine enge Zusammenarbeit mit den Kunden werden Produkte und Prozesse zur Serienreife geführt. Der Kunde kann außerdem durch die modulare Bauweise und die große Flexibilität der INDEX Produkte auf einen umfangreichen Systembaukasten
zurückgreifen.

Das Dreh-Fräszentrum INDEX G220 bietet beste Performance für Kunden aus den Bereichen Maschinenbau, Automobil- und Luftfahrtindustrie und das bei hoher Verfügbarkeit und Prozesssicherheit – die Komplettlösung, wenn es um die leistungsstarke Bearbeitung kleinerer Werkstücke geht.

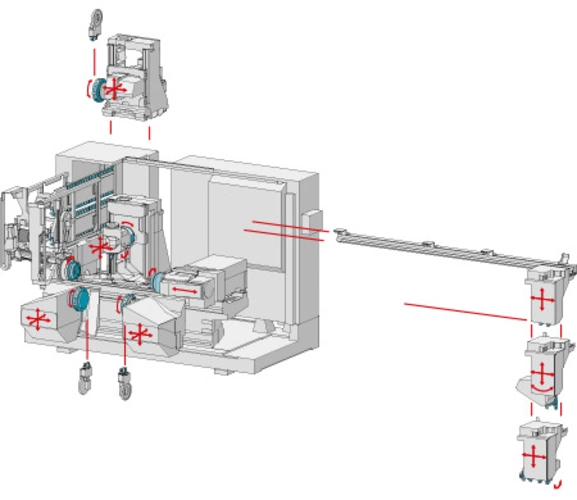

Der Systembaukasten
Der Systembaukasten dieser Baureihe bietet eine Vielzahl von Wahlmöglichkeiten. So können bis zu 3 Werkzeugträger in den Arbeitsraum integriert werden – alle mit Y-Achse ausstattbar.
Der Arbeitsraum bietet großzügig Platz zur Bearbeitung jedweder Art von Werkstücken. Der Arbeitsbereich kann Teile bis zu einer Länge von 900 mm aufnehmen.

Die kräftige Haupt- und Gegenspindel ist für Stangendurchmesser bis zu Ø 76 mm und bei Futterteilen bis zu Ø 230 mm ausgelegt. Für die Bearbeitung von langen oder wellenförmigen Teilen stehen Revolverlünetten zur Verfügung.

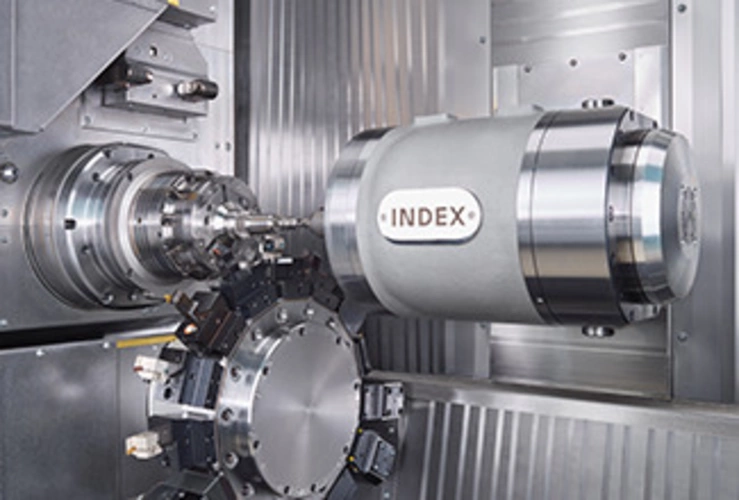

Die INDEX G220 ist mit einer leistungsstarken Motorfrässpindel ausgestattet und damit in der Lage 5-achsige Bearbeitungen simultan durchzuführen. Große Bedeutung kam bei der Neuentwicklung dem ergonomischen Rüst- und Bedienkonzept zu. Alle relevanten Komponenten sind für Bedien- und Wartungspersonal leicht erreichbar. Optional kann ein auf die Bearbeitungsprozesse abgestimmtes, integriertes Werkstückhandling zum Be- und Entladen von Wellen- oder Flanschteilen eingesetzt werden.

Für alle Maschinen dieser Baureihe ist die modular aufgebaute Roboterzelle iXcenter, zum flexiblen Zu- und Abführen von Roh- und Fertigteilen, verfügbar.

Integrierte Automationslösungen

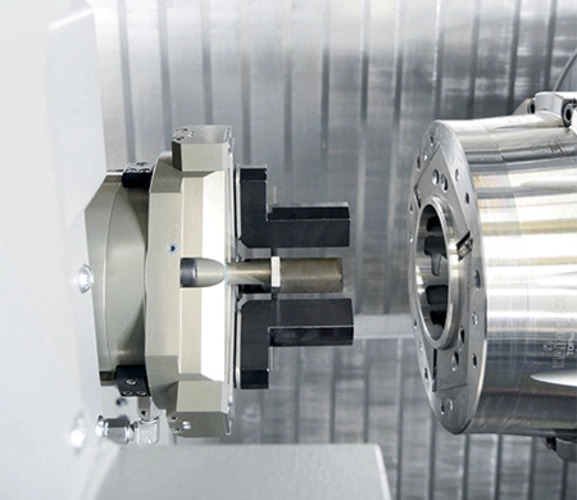

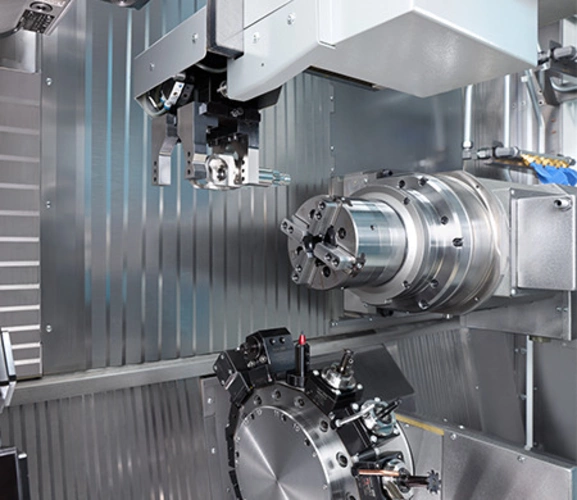

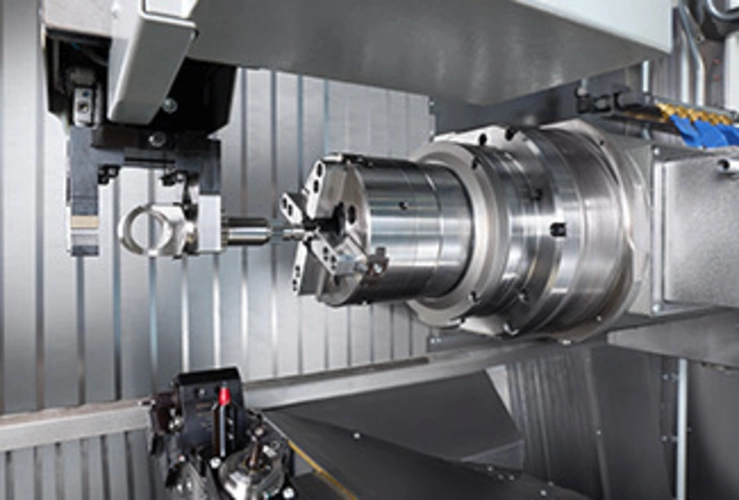

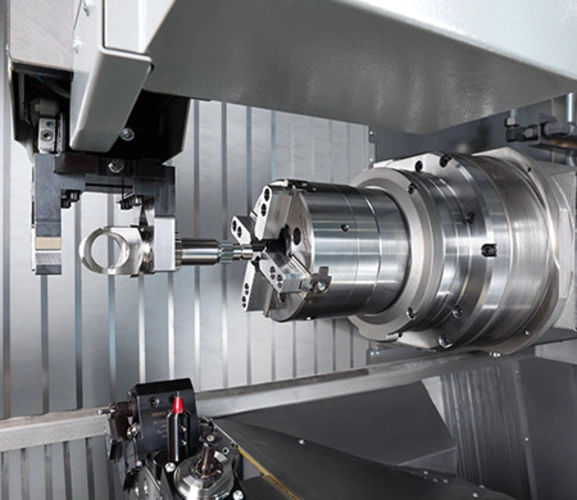

Die integrierte Werkstückhandhabung ist als Option erhältlich. Sie kann gleichermaßen für die Be- und Entladung sowie die Reststückabführung eingesetzt werden und ist für Teile bis 7,5/2x10 kg Gewicht und einem Durchmesser von bis zu Ø 90 mm (Welle) bzw. Ø 230 mm (Flansch) vorgesehen. Die Handhabungseinheit ist mit 2 bzw. 3 CNC-Achsen und Einfach- oder Doppelgreifern ausgestattet, die über die Maschinensteuerung bedient werden.

Weitere individuelle Automationslösungen, wie Transportbänder oder Roboterhandhabung mit Nebenfunktionen können kundenspezifisch integriert werden.

Steuerung iXpanel
Das iXpanel Bedienkonzept öffnet den Zugang zu einer vernetzten Produktion.

Mit iXpanel stehen dem Mitarbeiter jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an dem Dreh-Fräszentren INDEX G220 zur Verfügung. iXpanel ist bereits im Standard enthalten und individuell erweiterbar. Sie können iXpanel so einsetzen, wie Sie es sich für Ihre Unternehmensorganisation wünschen - eben Industrie 4.0 nach Maß.
