INDEX G420 (Langversion)
0 EUR
- Erstellungsdatum:
Allgemeine Informationen
| 73730 Esslingen am Neckar |
| 04.06.2024 |
| 100931 |
Suchkriterien
| 2300 mm |
| 400 mm |
| 120 mm |
| 3 Stück |
| ja |
| ja |
| ja |
|
|
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
| 750 mm |
| 340 mm |
| 50 mm |
| 185 mm |
| 140 mm |
| 40 mm |
| 12 Stück |
| 160 mm |
| 500 mm |
|
|
| 18000 rpm |
| 10.5 kW |
| 100 Nm |
| 5060 mm |
| 3025 mm |
| 3165 mm |
| 28 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung
Drehlängen bis 2.300 mm, bis zu 3 Werkzeugträger mit Y-Achse im Arbeitsraum, optional integrierte Werkstückhandhabung, Handhabungseinheit mit 2 CNC-Achsen

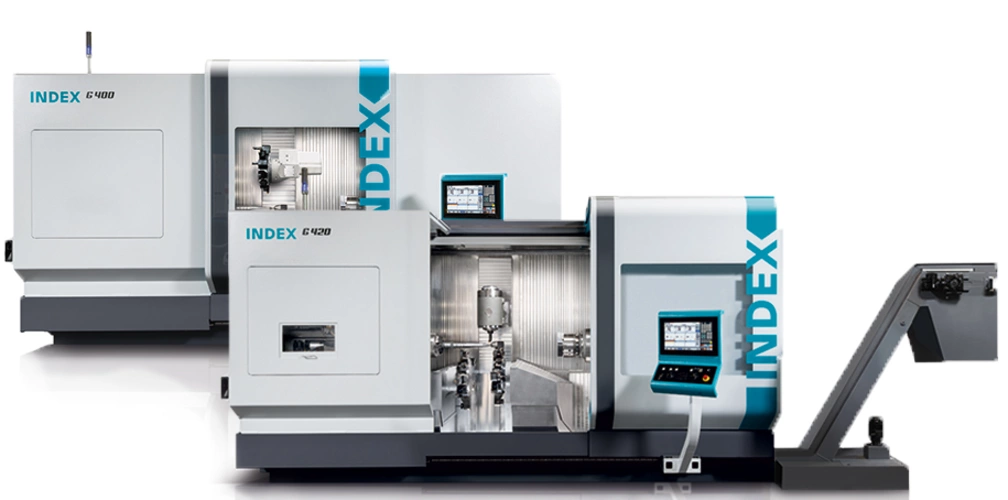

Maschinenhighlights INDEX G400 / INDEX G420
Ihre Vorteile
- Identische Haupt- und Gegenspindel mit Spindeldurchlass Ø 120 mm
- Spannfutter Ø 400 mm
- Werkzeugvorrat für bis zu 139 Werkzeuge (INDEX G420)
- Durchdachtes Arbeitsraumkonzept für Drehlängen bis 1.600 mm / 2.300 mm und variable Bearbeitungsmöglichkeiten
- Hohe thermische und mechanische Stabilität
- Hohe Dynamik (Eilgänge bis 50 m/min)
- Späneförderer links und rechts verwendbar
Videos auf YouTube

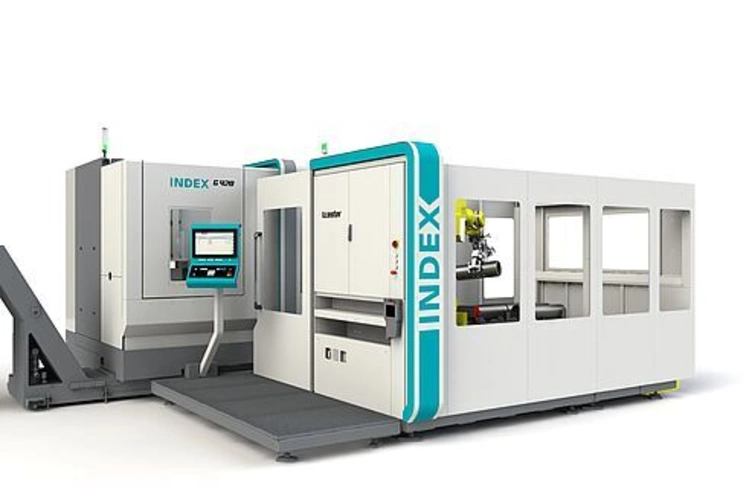

Dreh-Fräszentrum INDEX G400 / INDEX G420 mit iXcenter
Dreh-Fräszentrum INDEX G400 mit iXcenter - Maschinenvorstellung

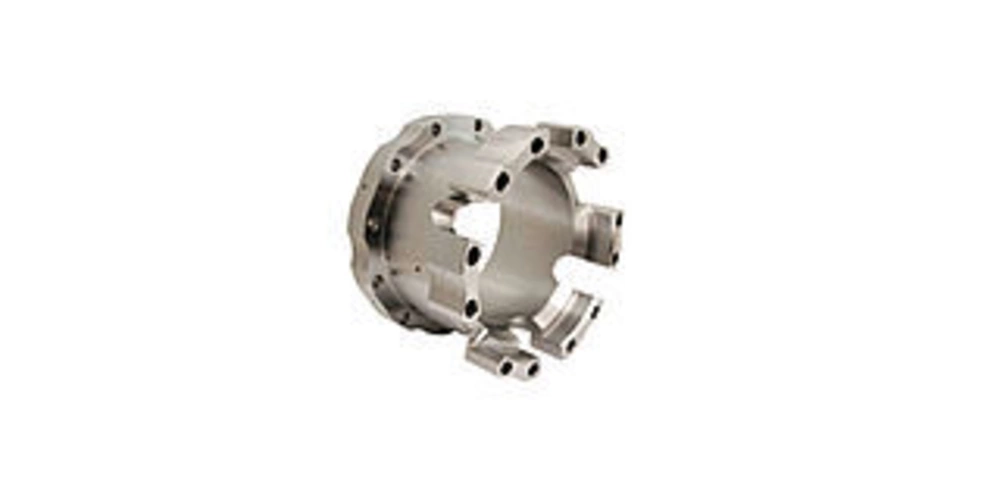

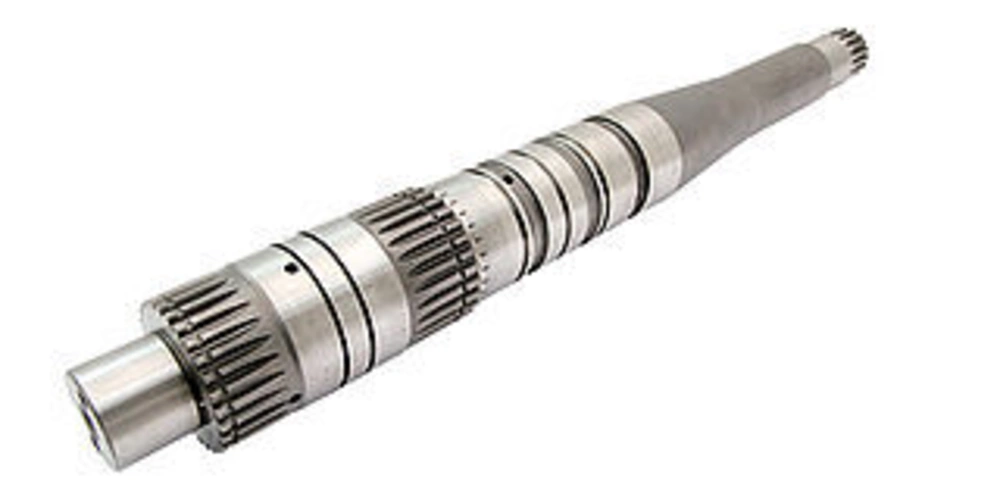

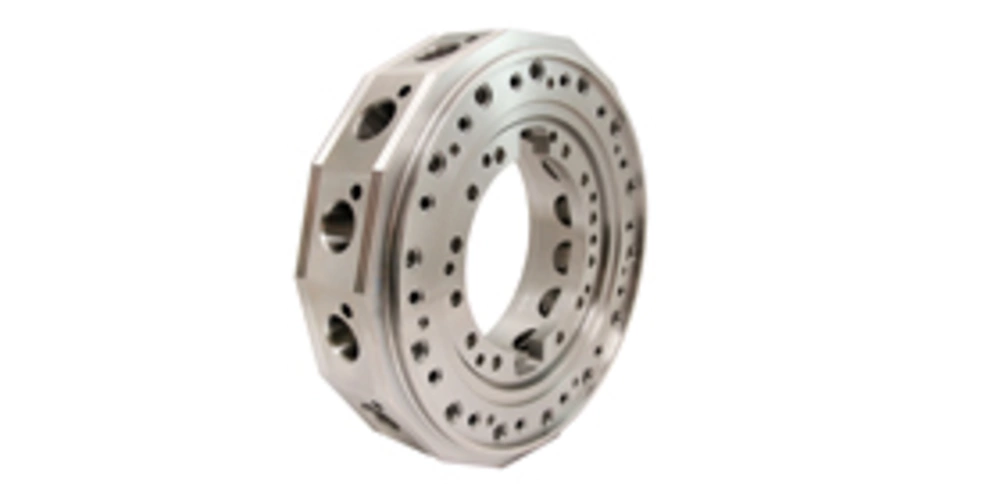

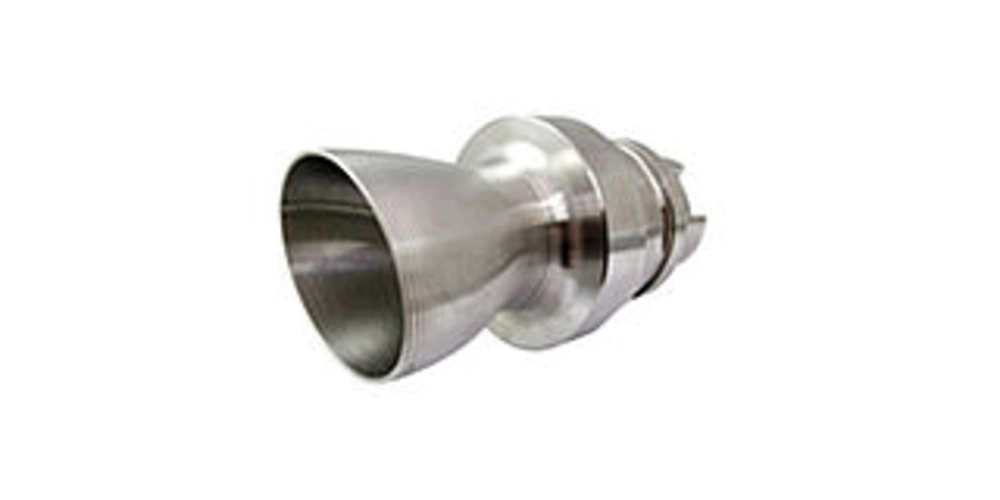

Breites Teilespektrum

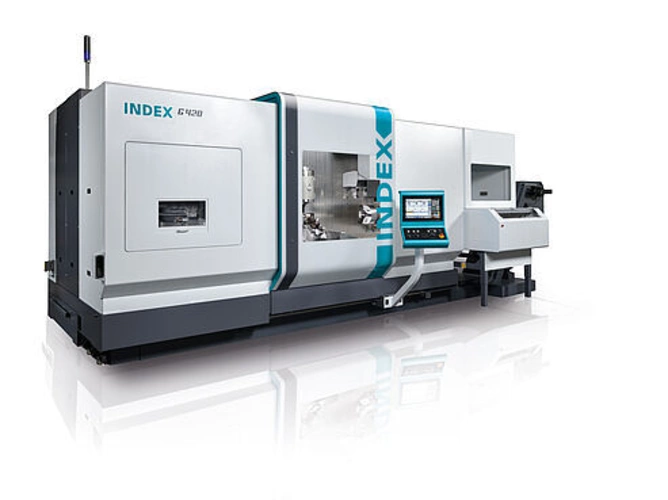

Das Dreh-Fräszentrum INDEX G420 bietet beste Performance für Kunden aus den Bereichen Maschinenbau, Automobil- und Luftfahrtindustrie und das bei hoher Verfügbarkeit und Prozesssicherheit – die Komplettlösung, wenn es um die leistungsstarke Bearbeitung großer Werkstücke geht.
Integrierte Automationslösungen für die effiziente Fertigung

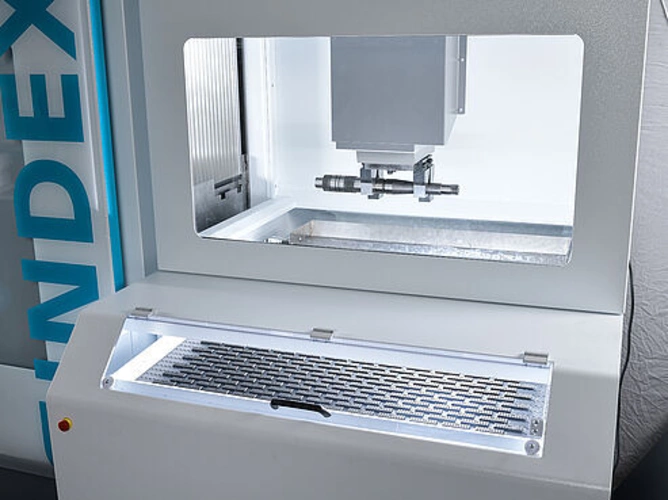

Die integrierte Werkstückhandhabung ist als Option erhältlich. Sie kann gleichermaßen für die Be- und Entladung sowie die Reststückabführung eingesetzt werden und ist für Teile bis 25 kg Gewicht und einem Durchmesser von bis zu Ø 120 mm vorgesehen.
Die Handhabungseinheit ist mit 2 CNC-Achsen ausgestattet, die über die Maschinensteuerung bedient werden. Weitere individuelle Automationslösungen, wie Transportbänder oder Roboterhandhabung mit Nebenfunktionen können kundenspezifisch integriert werden.

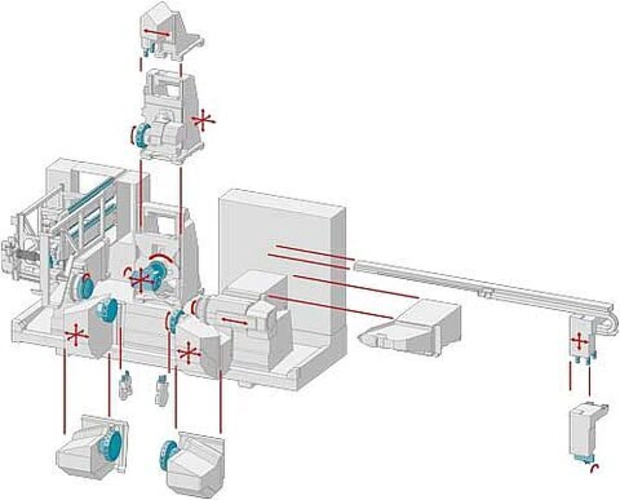

Komplettbearbeitung aus dem Systembaukasten

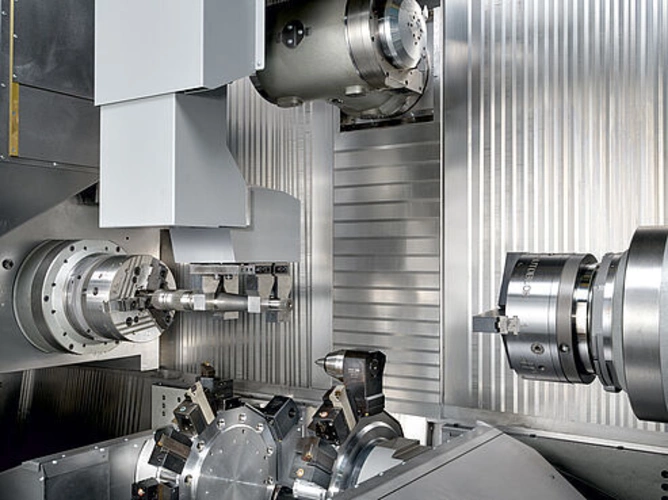

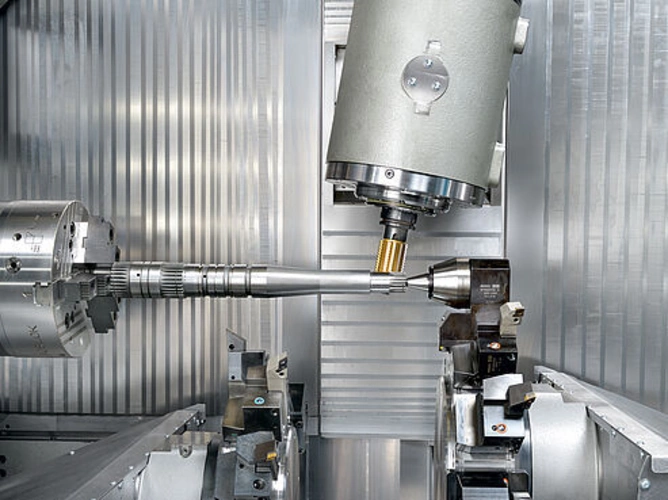

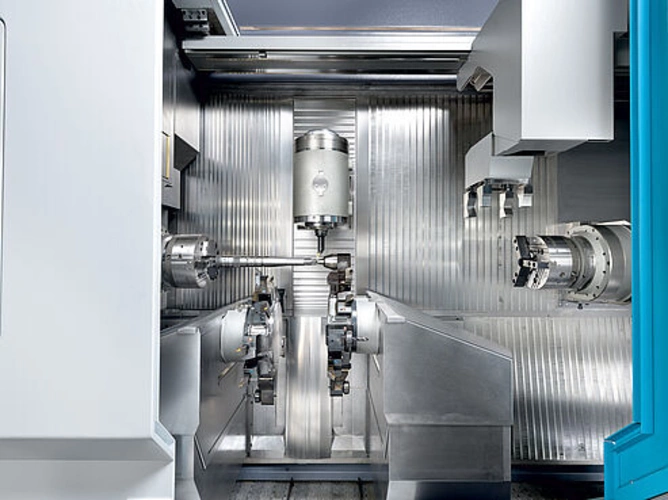

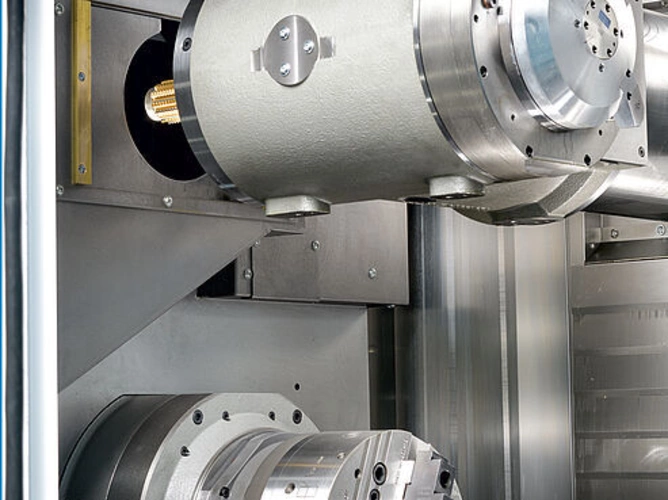

Der Systembaukasten der INDEX G420 bietet eine Vielzahl von Wahlmöglichkeiten. So können bis zu 3 Werkzeugträger in den Arbeitsraum integriert werden – alle mit Y-Achse ausgestattet. Der Arbeitsraum bietet großzügig Platz zur Bearbeitung jedweder Art von Werkstücken. Der Arbeitsbereich kann Teile bis zu einer Länge von 1600 mm / 2300 mm aufnehmen. Die kräftige Haupt- und Gegenspindel ist für Stangendurchmesser bis zu Ø 120 mm und für Spannfutter bis zu Ø 400 mm ausgelegt.
Für die Bearbeitung von langen oder wellenförmigen Teilen stehen Revolverlünetten zur Verfügung.
Selbstverständlich ist die INDEX G420 auch in der Lage, simultan 5-achsige Bearbeitungen durchzuführen.
Große Bedeutung kam bei der Neuentwicklung dem ergonomischen Rüst- und Bedienkonzept zu. Alle relevanten Komponenten sind für Bedien- und Wartungspersonal leicht erreichbar. Optional kann ein, auf die Bearbeitungsprozesse abgestimmtes, integriertes 2-Achs-Werkstückhandling zum Be- und Entladen der Maschine eingesetzt werden.
Steuerung iXpanel
Das iXpanel Bedienkonzept öffnet den Zugang zu einer vernetzten Produktion.
Mit iXpanel stehen dem Mitarbeiter jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an dem Dreh-Fräszentrum G420 zur Verfügung. iXpanel ist bereits im Standard enthalten und individuell erweiterbar. Sie können iXpanel so einsetzen, wie Sie es sich für Ihre Unternehmensorganisation wünschen - eben Industrie 4.0 nach Maß.
