INDEX G520 (Langversion)

Identische Haupt- und Gegenspindel mit Spindeldurchlass Ø 120 mm, komplexe 5-Achs-Fräsbearbeitungen, Drehlängen bis 2.300 mm, variable Bearbeitungsmöglichkeiten: Die INDEX G520 ist ein innovatives Dreh-Fräszentrum der Extraklasse – vor allem wenn es um die effiziente Fertigung großer Werkstücke mit hoher Komplexität und Varianz geht.

Auf der Basis eines steifen und schwingungsdämpfenden Maschinenbetts in Mineralguss-Blockbauweise und großzügig dimensionierten Linearführungen in X- und Z-Achsen steht diese Baureihe für modernen Maschinenbau und somit für exzellente Bearbeitungsergebnisse bei hoher Produktivität.

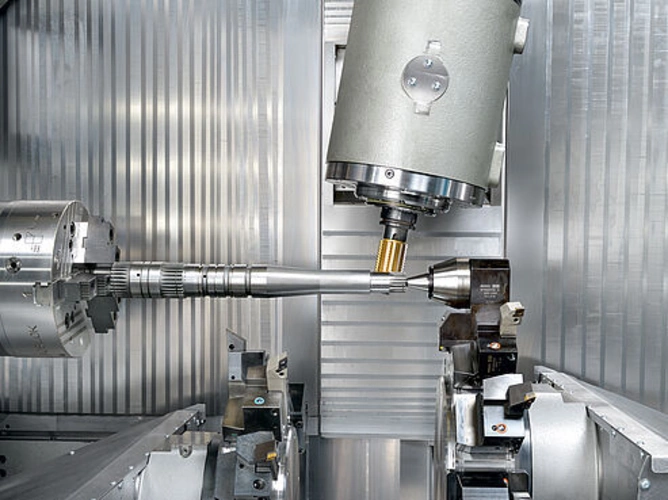

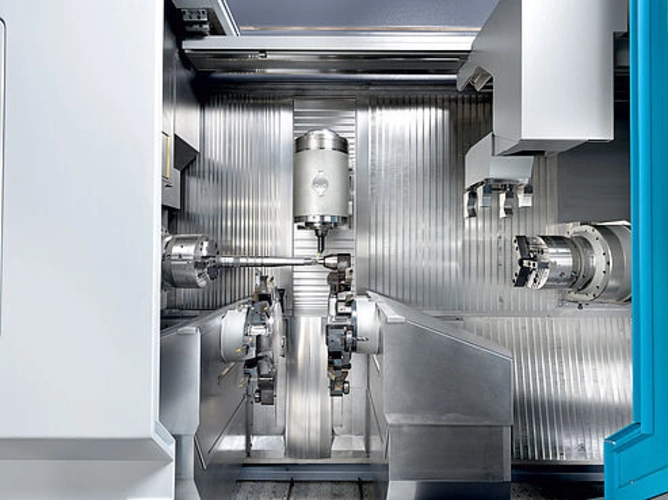

Drei Werkzeugträger bieten mit einem Werkzeugvorrat von bis zu 151 Werkzeugen höchste Flexibilität bei der Komplettbearbeitung komplexer Werkstücke. Insgesamt bis zu 14 produktive Achsen sorgen für ausnahmslos überzeugende Arbeitsergebnisse. Der großdimensionierte und in dieser Klasse einmalige Arbeitsraum überzeugt mit durchdachten Ausstattungsmerkmalen, die kollisionsunkritisch ein zeitgleiches Bearbeiten mit allen drei Werkzeugträgern ermöglichen.

Die senkrecht abfallende Innenverkleidung sorgt für einen optimalen Spänefall. Der Späneförderer kann je nach Kundenanforderung rechts oder links angebaut werden.

Die INDEX G520 steht für die Fertigung eines breiten Produktspektrums vieler Branchen wie Maschinenbau, Automobil- und Luftfahrtindustrie.

Maschinenkonzept

• Identische Haupt- und Gegenspindel mit Spindeldurchlass Ø 120 mm
• Spannfutter bis maximal Ø 500 mm
• 3 Werkzeugträger für bis zu 151 Werkzeuge

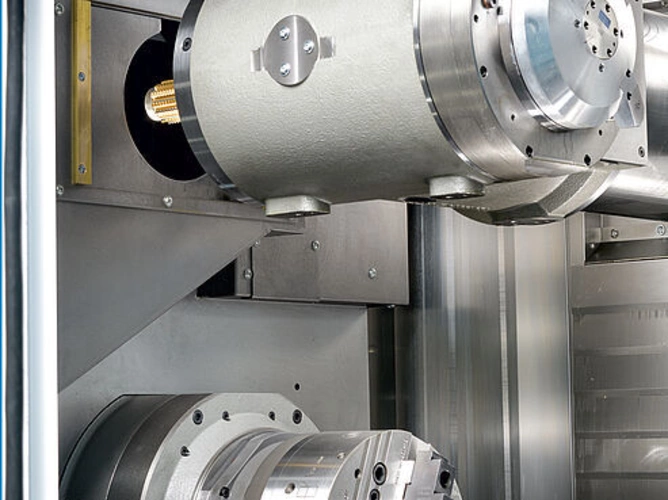

• Leistungsstarke Motorfrässpindel mit bewährter Y/B-Pinolen-Kinematik für komplexe 5-Achs-Fräsbearbeitungen (Version G520)
• Durchdachtes Arbeitsraumkonzept für Drehlängen bis 1.600 / 2.300 mm und variable Bearbeitungsmöglichkeiten
• Hohe thermische und mechanische Stabilität
• Hohe Dynamik (Eilgänge bis 50 m/min)

Video:

INDEX G520 - Fertigung einer Flanschwelle

Breites Teilespektrum

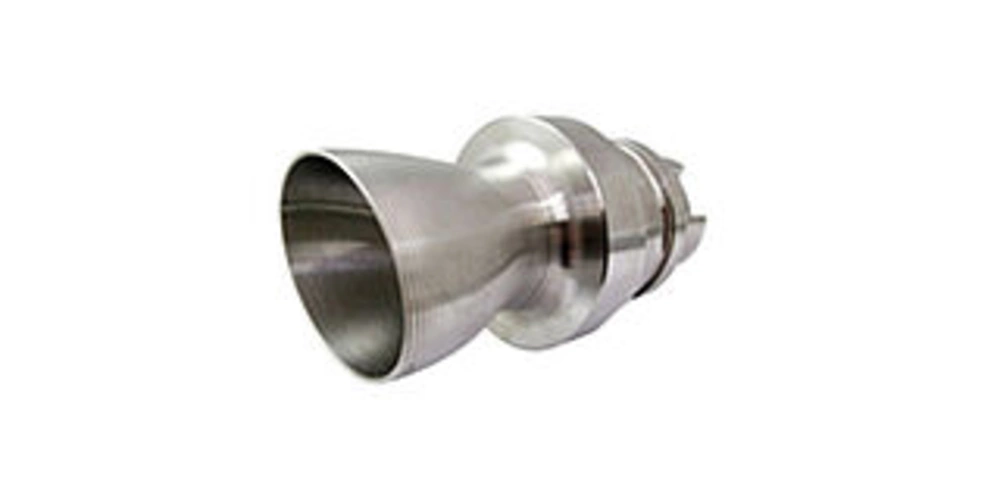

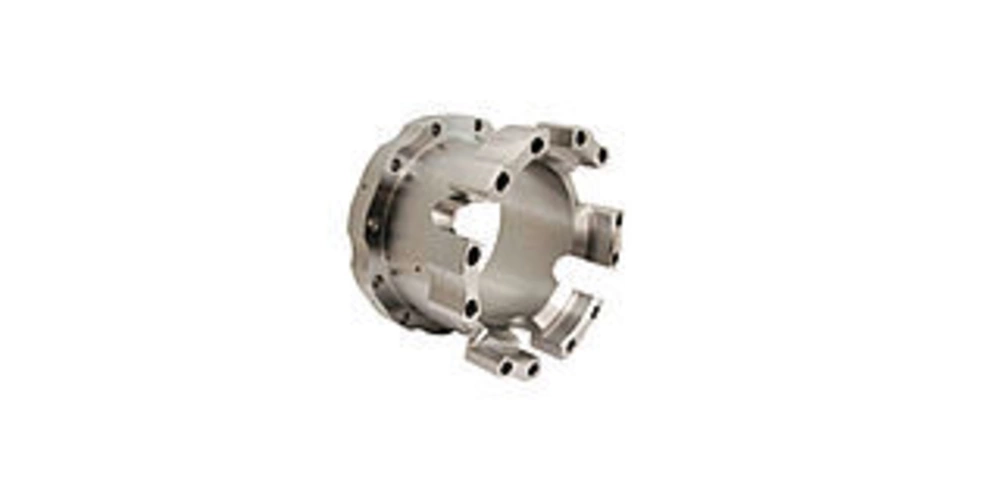

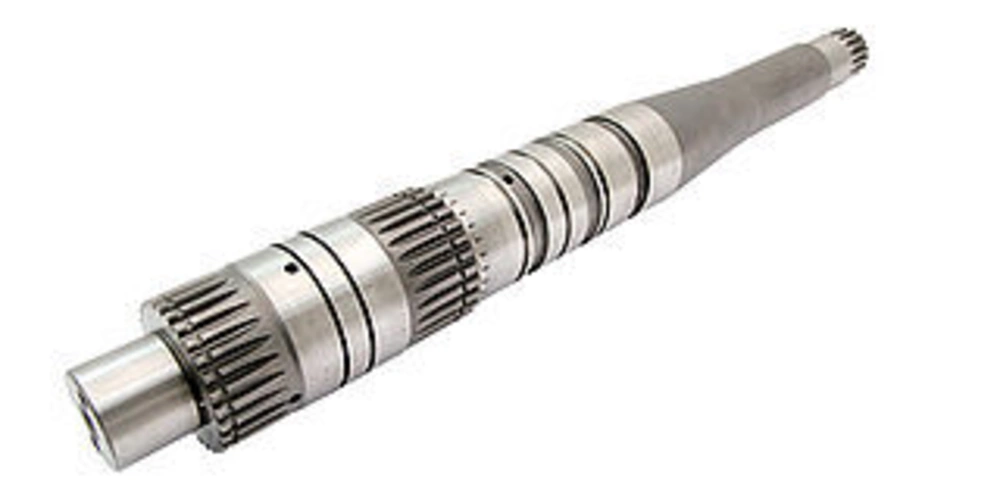

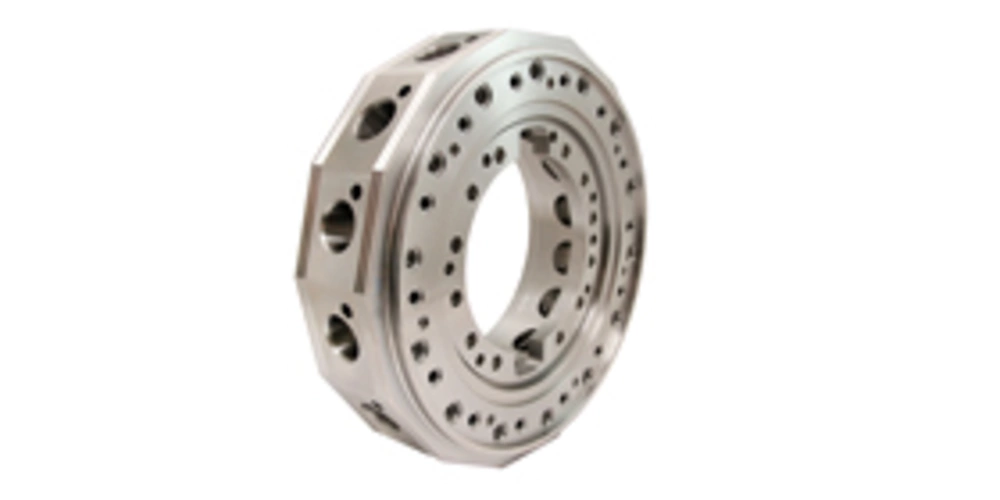

Das Dreh-Fräszentrum INDEX G520 bietet beste Performance für Kunden aus den Bereichen Maschinenbau, Automobil- und Luftfahrtindustrie und das bei hoher Verfügbarkeit und Prozesssicherheit – die Komplettlösung, wenn es um die leistungsstarke Bearbeitung großer Werkstücke geht.

Komplettbearbeitung aus dem Systembaukasten

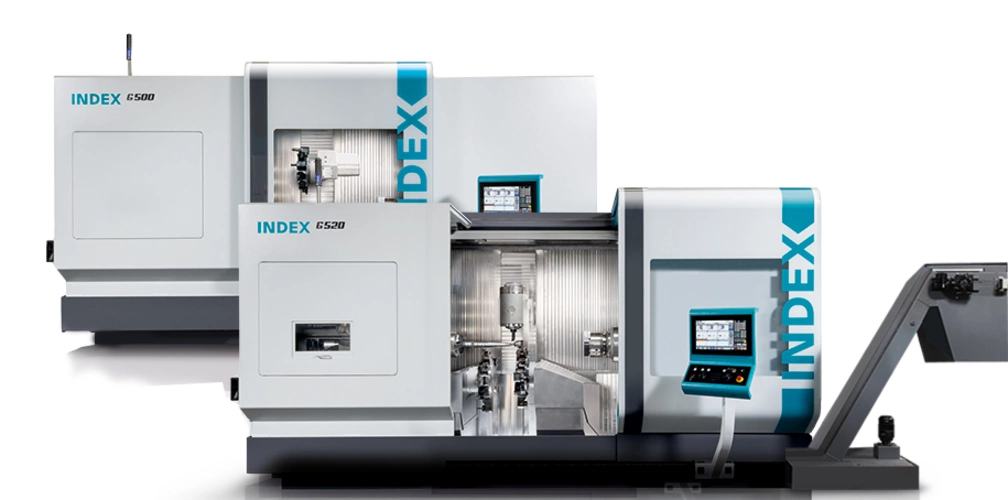

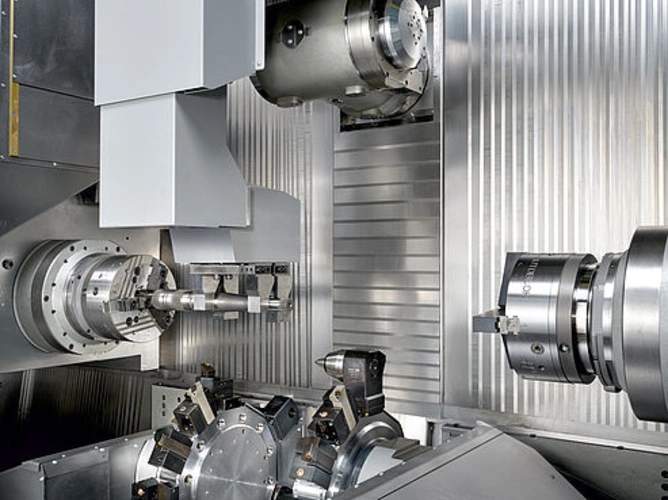

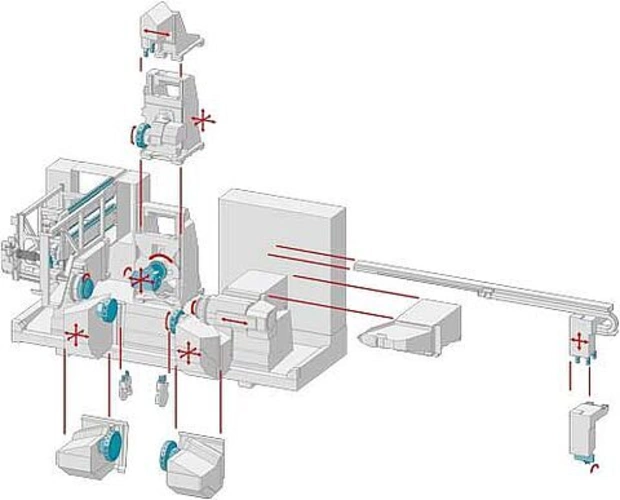

Der Systembaukasten dieser Baureihe bietet eine Vielzahl von Wahlmöglichkeiten. So können bis zu 3 Werkzeugträger in den Arbeitsraum integriert werden. Der Arbeitsraum bietet großzügig Platz zur Bearbeitung jedweder Art von Werkstücken. Der Arbeitsbereich kann Teile bis zu einer Länge von 1.600 / 2.300 mm aufnehmen. Die kräftige Haupt- und Gegenspindel ist für Stangendurchmesser bis zu Ø 120 mm und bei Futterteilen bis zu Ø 500 mm ausgelegt. Für die Bearbeitung von langen oder wellenförmigen Teilen stehen Revolverlünetten zur Verfügung.

Die INDEX G520 ist mit einer leistungsstarken Motorfrässpindel ausgestattet und damit in der Lage 5-achsige Bearbeitungen simultan durchzuführen. Große Bedeutung kam bei der Neuentwicklung dem ergonomischen Rüst- und Bedienkonzept zu. Alle relevanten Komponenten sind für Bedien- und Wartungspersonal leicht erreichbar.

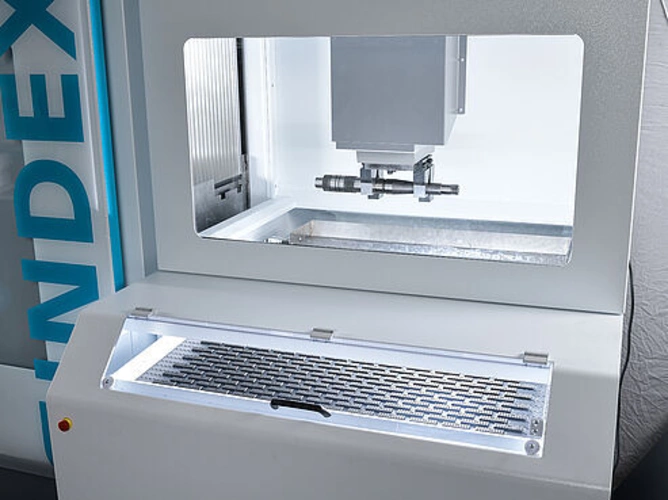

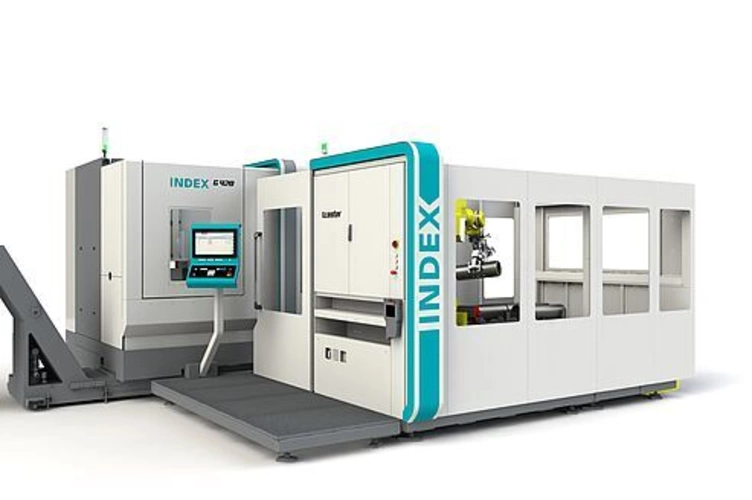

Für alle Maschinen dieser Baureihe ist die modular aufgebaute Roboterzelle iXcenter, zum flexiblen Zu- und Abführen von Roh- und Fertigteilen, verfügbar.

Steuerung iXpanel
Das iXpanel Bedienkonzept öffnet den Zugang zu einer vernetzten Produktion.

Mit iXpanel stehen dem Mitarbeiter jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an dem Dreh-Fräszentrum G520 zur Verfügung. iXpanel ist bereits im Standard enthalten und individuell erweiterbar. Sie können iXpanel so einsetzen, wie Sie es sich für Ihre Unternehmensorganisation wünschen - eben Industrie 4.0 nach Maß.
