INDEX R300
Allgemeine Informationen
| Plochinger Straße 92, 73730 Esslingen am Neckar |
| 29.05.2024 |
| 100924 |
Suchkriterien
| 100 mm |
| 250 mm |
| 315 mm |
| 102 mm |
| ja |
| 2 Stück |
| ja |
| ja |
|
| INDEX C200-4D (Basis Siemens S840D sl) |
| INDEX-Werke GmbH & Co.KG Hahn & Tessky |
weitere Angaben
| 580 mm |
| 280 mm |
| 280 mm |
| 9000 rpm |
| 24,5 kW |
| 65 Nm |
| 6 Stück |
| 6 s |
| 70 mm |
| 300 mm |
|
|
|
|
|
|
| 18,5 t |
Kontakt aufnehmen
Anzeige melden
Beschreibung

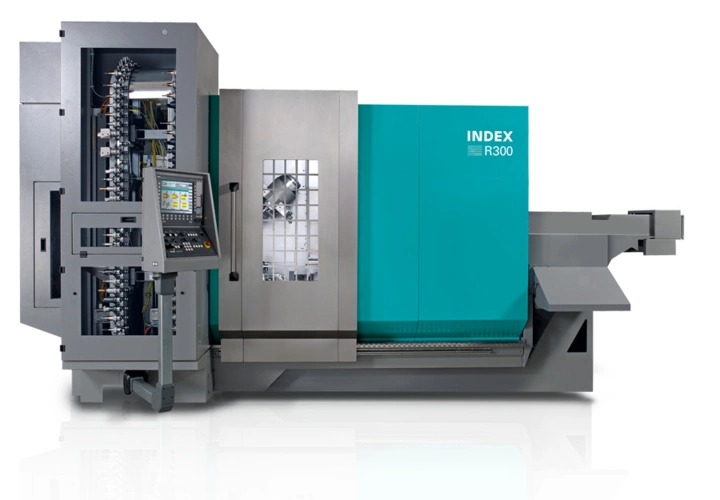

Mit der R-Baureihe setzt INDEX den Maßstab für eine neue Generation im Bereich Dreh-Fräszentren. Zwei Motor-Frässpindeln zerspanen in zwei unabhängigen Teilsystemen, auch in 5-Achs-Bearbeitung. Zeitgleich können an Haupt- und Gegenspindel schwere Schrupp- oder hochgenaue Feindrehoperationendurchgeführt werden.
Durch den parallelen Einsatz wird die Produktivität gegenüber herkömmlichen Konzepten nochmals deutlich gesteigert. Neue konstruktive Lösungen für optimale Steifigkeit, thermische und dynamische Stabilität und Schwingungsdämpfung bieten zudem höchste Bearbeitungsqualität.
Komplettbearbeitung

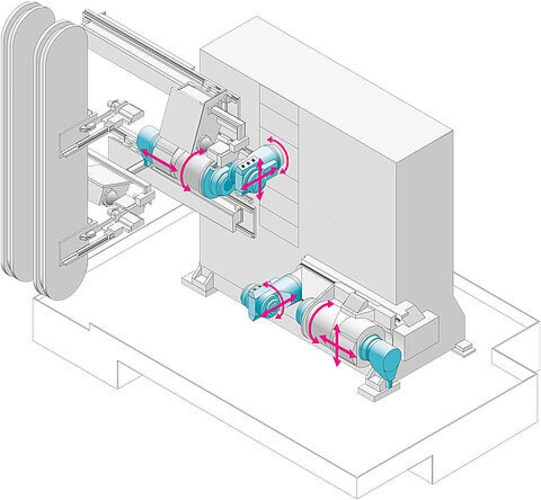

- Getrennte Teilsysteme für obere und untere Motor-Frässpindel; dadurch vollwertige Rückseitenoder Parallelbearbeitung
- Simultane 5-Achs-Bearbeitung an beiden Spindeln möglich
- Großzügiger Werkzeugspeicher für hohe Flexibilität
- Werkzeugleisten mit insgesamt 12 feststehenden Werkzeugen permanent im Arbeitsraum
Schnelligkeit

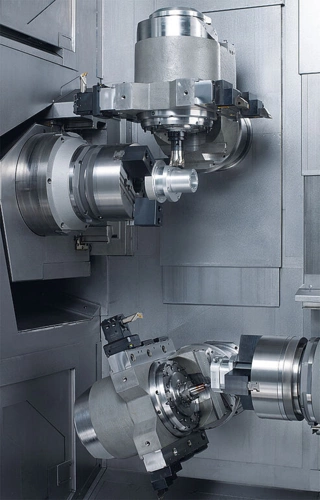

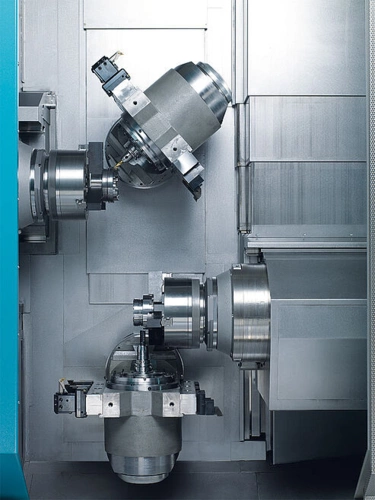

- Parallelbearbeitung mit 2 Frässpindeln
- Hohe Beschleunigungen und hohe Eilgänge
- Span-zu-Span-Zeit beim automatischen Werkzeugwechsel in nur 6 Sekunden
- Kurze Verfahrwege in einem sehr gut zugänglichen und übersichtlichen Arbeitsraum
- Kraftvolle Motor-Frässpindeln für hohe Zerspanungsleistung
Magazin

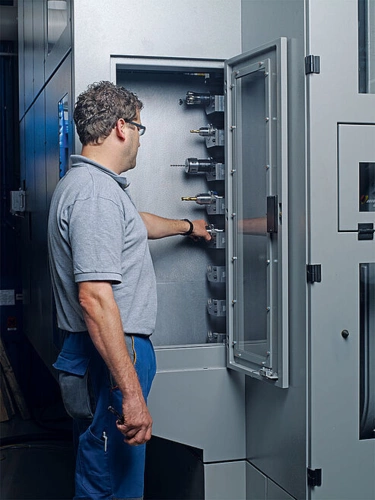

Mit bis zu 140 Magazinplätzen können in nur 6 s Span-zu-Span-Zeit an beiden Frässpindeln die Werkzeuge getauscht werden. Für noch mehr Produktivitätsgewinn sorgt die Werkzeugbeladeleiste. Hier können 8 Werkzeuge hauptzeitparallel gewechselt werden.
-
70/140 Werkzeugplätze (HSK-T63-Aufnahme)
-
Kürzeste Wechselzyklen; Span-zu-Span-Zeit nur 6s
-
Gleichzeitiges und unabhängiges Wechseln an beiden Frässpindeln möglich
-
Hohe Funktionssicherheit durch Standardwerkzeugmagazin in Kettenausführung

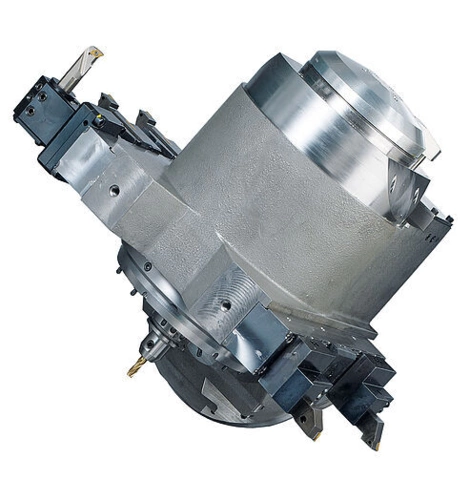

Motorfrässpindel: 95 Nm geballtes Drehmoment
Die Anordnung der Frässpindeln in der Mitte des Maschinenbetts sorgt für eine Krafteinleitung über besonders kurze Hebelarme Das Resultat ist eine hohe Schwingungsdämpfung und damit verlängerte Werkzeugstandzeiten.
Der Vorteil für Sie: Bessere Werkstückqualität und Senkung der Kosten über den gesamten Lebenszyklus der Maschine.
Handhabung
Beladung mit Kurzlader oder Roboter, Handeinlage oder Automatisierung mit vollständiger Integration
W-Verzahnung
Jede Motorfrässpindel ist mit 6 Werkzeugplätzen für feststehende Drehwerkzeuge zur hochproduktiven Zerspanung ausgestattet. Durch die W-Verzahnung kann eine maximale Wiederholgenauigkeit beim Wechsel eines Werkzeughalters gewährleistet werden.

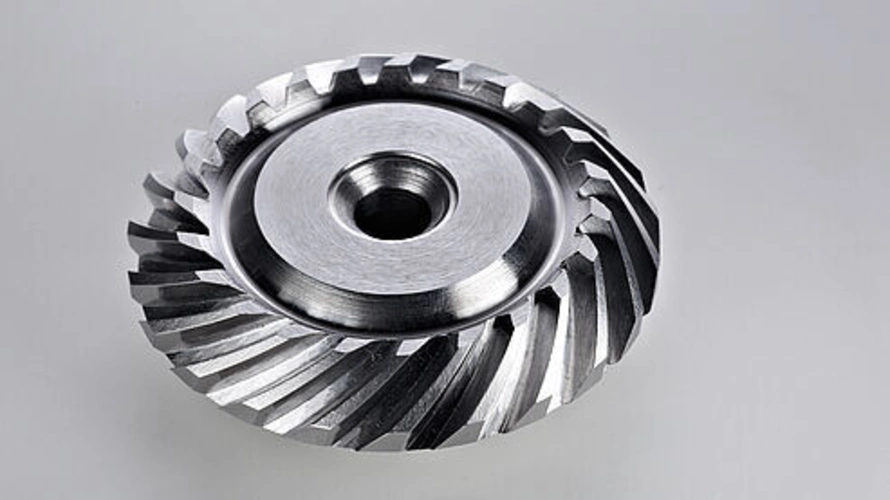

Verzahnung auf R300
Mit der einzigartigen Maschinenkinematik ist die Komplettbearbeitung von Kegelrädern auf der INDEX R300 möglich. Mit erheblichem Mehrwert für den Anwender.
