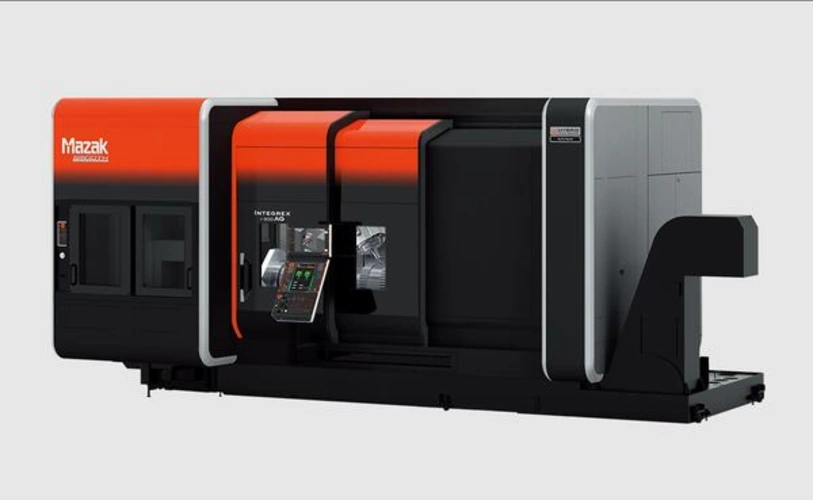

INTEGREX i-250H S AG

Multi-Funktions-Maschine mit integrierter Hybridfunktion für Verzahnungsarbeiten und Verzahnungsmessung - Maschinenbett Länge 1000U, Bearbeitungslänge 1011 mm, Verfahrweg B-Achse -30° bis +210°, Verfahrweg W-Achse (Gegenspindel) 1061 mm

• Die Prozessintegration von Verzahnung ermöglicht eine hochpräzise Bearbeitung bei gleichzeitiger Reduzierung der Bearbeitungszeit und der Anschaffungskosten.

• Um den unterschiedlichsten Anforderungen gerecht zu werden sind drei Verzahnungsverfahren (Wälzschälen, Wälzfräsen und Schaftfräsen) integriert, um unterschiedliche Anforderungen zu erfüllen, von hohen Stückzahlen mit geringer Produktvarianz bis hin zur Serienproduktion

• Werkzeugwege und Messungen können einfach und schnell mittels Dialogprogrammierung erstellt werden

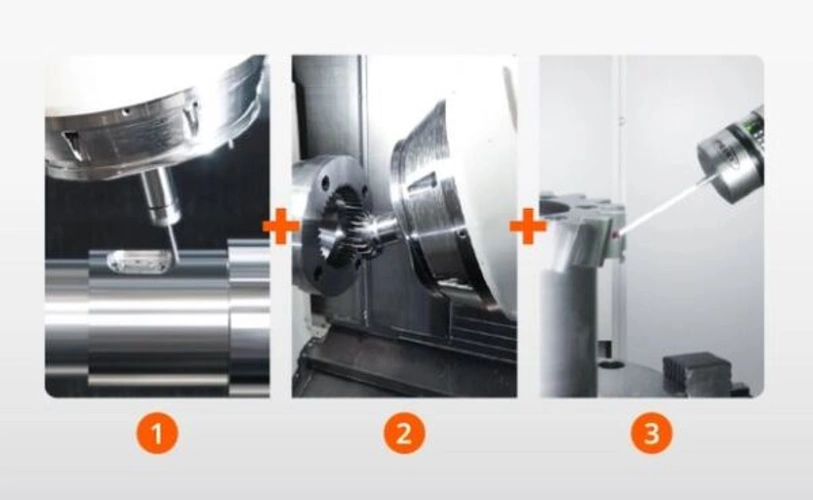

Die INTEGREX AG-Baureihe vereint Drehen, Fräsen, 5-Achsen-Bearbeitungen und Verzahnungsverfahren in einer Maschine (vgl. Abbildung).

1: 5-Achsen-Bearbeitung
2: Verzahnen
3: Verzahnungsmessung

Die INTEGREX i-250H S AG erfüllt Ihre Produktionsanforderungen: von der flexiblen Bearbeitung mit einfachen Schaftfräsern bis hin zur Serienproduktion mit Spezialwerkzeugen. Zudem kann die Verzahnungsmessung direkt in der Maschine erfolgen.

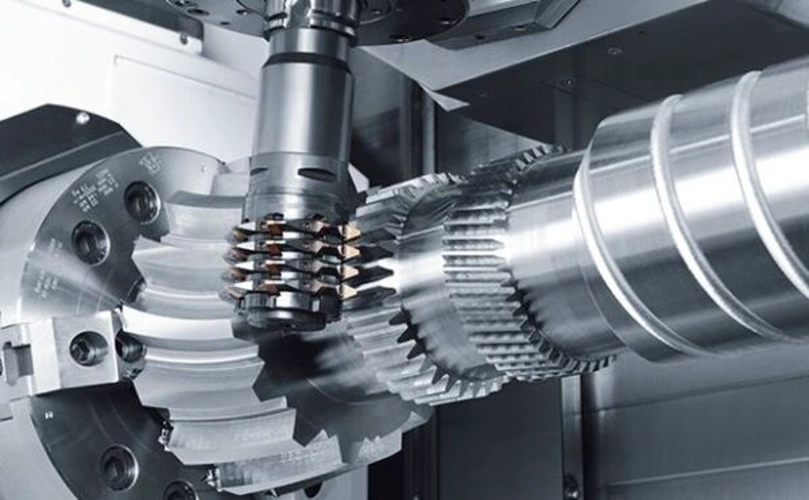

Wälzschälen mit kleinen Fräsern und Hartmetallfräsern

Hochpräzises Wälzschälen mit der einzigartigen CNC-Steuerungstechnik der INTEGREX i-250H S AG. Die Präzision der Rotationssynchronisation zwischen Dreh- und Frässpindel bleibt auch bei maximaler Drehzahl jeder Spindel erhalten.

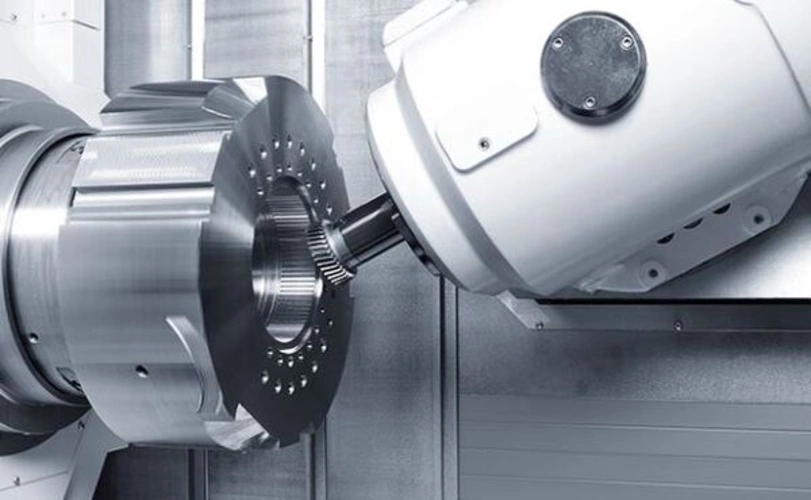

Wälzfräsen

Mit intuitiven Einstellungen wird das Verzahnen mit speziellen Wälzfräsern durchgeführt. Der nur einseitig gelagerte Wälzfräser bietet eine Bearbeitungsgenauigkeit der ISO-Klasse 7. Die Programmierunterstützungssoftware "Smooth Gear Hobbing" enthält einzigartige Funktionen. Der "Wälzfräser-Shift" verschiebt den Bearbeitungspunkt des Wälzfräsers für jeden Durchgang, um die Standzeit zu verlängern, und die "Mikrogeometrie" modifiziert den Punkt, an dem sich die Verzahnungen nach der Bearbeitung treffen.

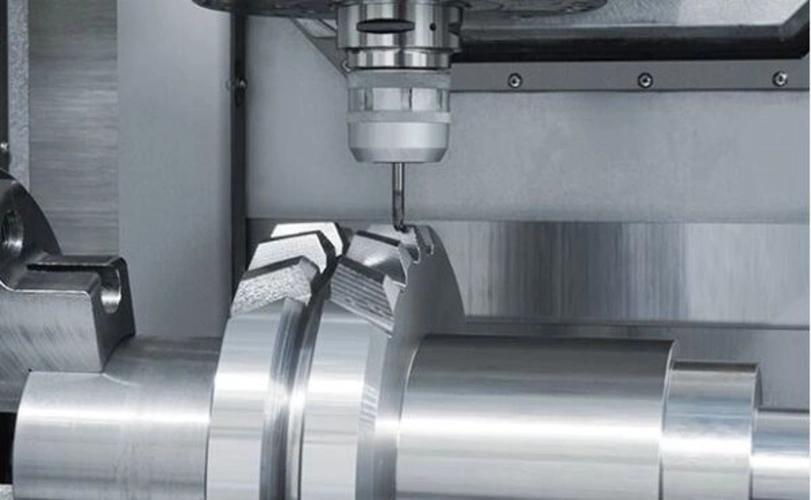

Schaftfräsen

In der INTEGREX i-250H S AG können Sie handelsübliche Schaftfräser verwenden. Dank der speziellen Smooth Gear Milling-Software können Verzahnungen Zahn für Zahn mit einem herkömmlichen Schaftfräser bearbeitet werden. Die "Tooth Profile Correction Function" und die "Tooth Lead Correction Function" modifizieren die bearbeiteten Verzahnungen. Die Funktion bietet eine Bearbeitungsgenauigkeit der ISO-Klasse 5 (ehemals JIS-Klasse 1).
