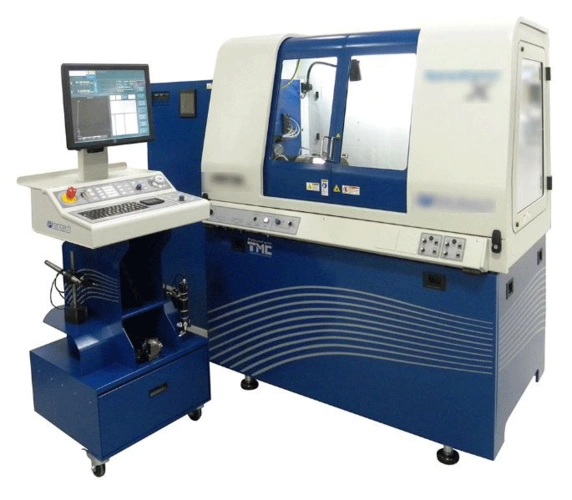

Multitaskingmaschine 101851

Erstellungsdatum:

merken Notizen

Seite drucken

Allgemeine Informationen

Erstellungsdatum 20.04.2026
Anzeigen-ID 101851

Suchkriterien

Anzahl NC-Achsen 4 Stück
X-Verfahrweg 220 mm
Z-Verfahrweg 220 mm
Werkstückgewicht max. 204 kg
Werkstückbreite max. 440 mm
Hauptspindel Drehzahl max. 10000 rpm 18000 rpm
Werkzeugaufnahme [Typ] HS-150 HS-75
CNC-Steuerung (Hersteller) UPx
Maschinenhersteller (Listenauswahl) Auf Anfrage

weitere Angaben

X-Y-Z-Eilgänge max. 4 m/min
Tischdurchmesser 330 mm
Tischdrehzahl max. 20 rpm
Aufstellmaß Länge 929 mm
Aufstellmaß Breite 2152 mm
Aufstellmaß Höhe 2301 mm

Kontakt aufnehmen

Vorname *

Nachname *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Anzeige melden

Grund *

E-Mail-Adresse *

Ihre Nachricht *

Die von Ihnen mitgeteilten persönlichen Daten werden direkt an den Anbieter zum Zweck der Kontaktaufnahme weitergeleitet.Eine Speicherung bei uns findet nicht statt.

Hinweise zum Datenschutz

Beschreibung

Einsatzgebiete: Diamantdrehen, -fräsen und -schleifen von optischen Linsen, Formeinsätzen, Spiegeln und feinmechanischen Bauteilen

Merkmale

Oberflächenrauheit: 1 nm Sa
Formgenauigkeit: 0,1 µm P-V
Programmierauflösung: 0,01 nm linear / 0,0000001° drehend
Tragfähigkeit: 136 kg (300 lbs) bei 100 PSI
Schwingdurchmesser max. 440 mm mit 100 mm Polleiste, Standard-Schwingdurchmesser 250 mm
Anzahl Achsen: zwei, drei oder vier
Verfahrweg X und Z: 220 mm (8,6 Zoll)
Zufuhrrate max 4 m/min (157 Zoll/min)

Hochgeschwindigkeitsspindel HS 75

Höchste Tragfähigkeit 45 kg (100 lbs.) bei 100 PSI
Max. Drehzahl C-Achse 4.000 U/min
Max. Drehzahl Werkstück-Haltespindel 18.000 U/min

Hochgeschwindigkeitsspindel HS 150

Höchste Tragfähigkeit 136 kg (300 lbs.) bei 100 PSI / 204 kg (450 lbs.) bei 150 PSI
Max. Drehzahl C-Achse 2.000 U/min / 4.000 U/min mit 9.000er Liniengeber
Max. Drehzahl Werkstück-Haltespindel 10.000 U/min

Drehachse B

Tischgröße 330 mm (13 Zoll)
Tragfähigkeit 225 kg (500 lbs.)
Max. Drehzahl 10 U/Min kontinuierlich / 50 U/Min periodisch
